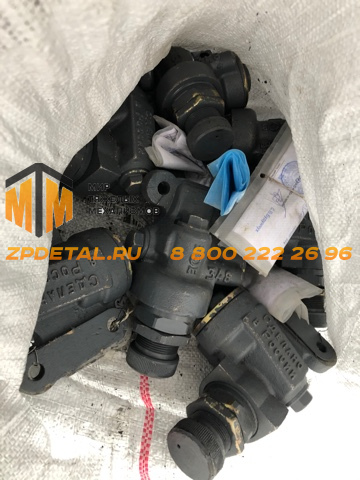

Редуктор 348-2 Железнодорожная техника

Устройство и принцип работы

Редуктор 348-2 состоит из двух частей — возбудительной и питательной, — расположенных в общем корпусе. Питательная часть включает клапан с резиновым уплотнением, седло, запрессованное в корпус, и поршень с манжетой. В поршне запрессован ниппель с дроссельным отверстием диаметром 0,5 мм. Возбудительная часть состоит из металлического клапана, металлической мембраны, зажатой между корпусом и гайкой, регулировочной пружины и стакана с контргайкой. Для защиты возбудительного клапана от засорения предусмотрен встроенный фильтр. На присоединительный фланец выведены два канала: к тормозной и к питательной магистрали.

Принцип действия основан на балансе давлений. Сжатый воздух из питательной магистрали через открытый возбудительный клапан поступает в полость над поршнем и смещает его, открывая питательный клапан — воздух перетекает в тормозную магистраль. По мере роста давления в магистрали давление выравнивается через дроссельное отверстие 0,5 мм, мембрана прогибается, возбудительный клапан закрывается, поршень возвращается в исходное положение и питательный клапан закрывает подачу. Таким образом, в магистрали автоматически устанавливается и удерживается то давление, на которое отрегулирована пружина возбудительной части, — независимо от того, каково давление в главных резервуарах. Допустимое отклонение от уставки не превышает ±0,01 МПа.

Место редуктора 348-2 в пневматической системе локомотива

Редуктор 348-2 решает конкретную задачу: кран машиниста усл. № 394/395 при поездном положении ручки не должен заряжать тормозную магистраль до полного давления питательной магистрали — иначе при изменении режима работы компрессора давление в магистрали колебалось бы в широком диапазоне и воздухораспределители вагонов отрабатывали бы ложные команды. Редуктор вклинивается между питательной и тормозной магистралями и «отсекает» питательное давление, стабилизируя зарядное. Именно поэтому при приёмке тепловоза или электровоза из ремонта правильно отрегулированный редуктор — обязательное условие нормальной зарядки тормозов поезда.

В цепочке тормозного оборудования редуктор взаимодействует с несколькими приборами. ЭПК-150 контролирует бдительность машиниста и при срабатывании сбрасывает давление в тормозной магистрали — после восстановления магистраль перезаряжается через редуктор 348-2 до установленного давления. Клапан предохранительный Э-216, установленный на главных резервуарах, защищает питательную магистраль от превышения давления — то есть защищает и сам редуктор от аварийного повышения входного давления сверх расчётного. В хвостовой части состава и в межсекционных соединениях стоят концевые краны 4314Б и межсекционные рукава Р17Б, через которые и передаётся в поезд зарядное давление, поддерживаемое редуктором.

Регулировка и типичные неисправности

Уставка редуктора устанавливается вращением регулировочного стакана: ввинчивание сжимает пружину и повышает поддерживаемое давление, вывинчивание — снижает. После регулировки стакан фиксируется контргайкой. Стандартная уставка для зарядки тормозной магистрали грузового поезда — 0,53–0,55 МПа, пассажирского — 0,5–0,52 МПа; конкретные значения определяются инструкцией и типом подвижного состава.

Наиболее частые неисправности: давление в тормозной магистрали при поездном положении не устанавливается и продолжает расти — пропускает возбудительный клапан или повреждена мембрана (редуктор «не держит»); давление устанавливается ниже уставки или нестабильно — засорён фильтр возбудительного клапана или изношена манжета поршня; после перекрытия крана давление в магистрали медленно падает — негерметичен питательный клапан или его резиновое уплотнение. Все перечисленные неисправности устраняются разборкой и притиркой клапанов или заменой уплотнений; при значительном износе или повреждении мембраны редуктор меняется целиком.
