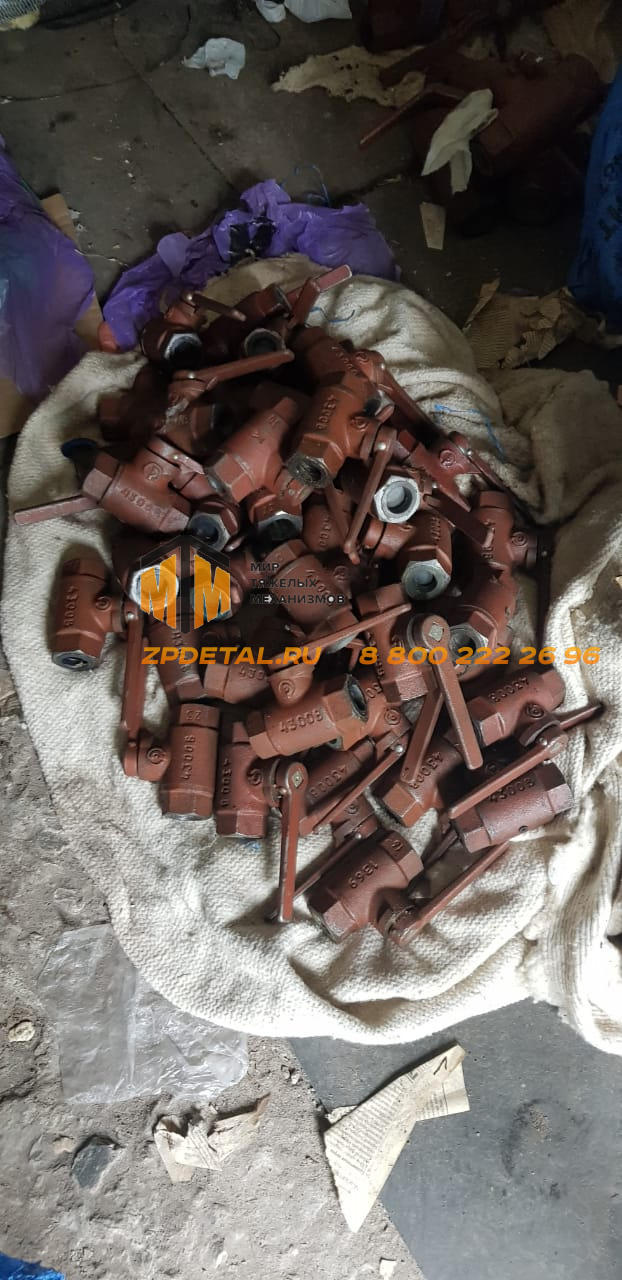

Разобщительный кран 4302 для подвижного состава Железнодорожная техника

Назначение и место в тормозной системе

Разобщительный кран — прибор, обеспечивающий модульность тормозной пневмосистемы. Каждый тормозной прибор на вагоне или локомотиве подключается к трубопроводу через свой разобщительный кран. Пока кран открыт, прибор работает в штатном режиме. Закрытый кран полностью изолирует прибор от давления магистрали: остаточный воздух стравливается через атмосферное отверстие диаметром 4 мм, и прибор можно снять, отрегулировать или заменить без разрядки тормозной магистрали всего состава.

Типовые точки установки кранов серии 4300/4301/4302 — трубопровод между тормозной магистралью и двухкамерным резервуаром воздухораспределителя, а также перед тормозным цилиндром, электровоздухораспределителем, клапаном автостопа и другими приборами. В зависимости от компоновки тормозного оборудования конкретной модели подвижного состава на одной единице может быть одновременно установлено несколько разобщительных кранов разных исполнений.

Серия 4300 / 4301 / 4302 — как выбрать нужное исполнение

Все три крана серии работают в одинаковых параметрах: DN20, G3/4, до 1,0 МПа. Разница между исполнениями — в геометрии корпуса и конструкции, определяющей способ монтажа в конкретном месте трубопровода. 4302 применяется прежде всего на пассажирском подвижном составе, локомотивах и МВПС, тогда как 4300 чаще встречается на грузовых вагонах. 4301 охватывает оба типа подвижного состава. При замене необходимо подбирать исполнение строго по месту установки: не только по рабочему давлению и резьбе, но и по габаритам корпуса и ориентации присоединительных патрубков. При сомнениях — уточните по фото или обозначению снятого крана.

Конструкция и монтаж

Кран 4302 — шаровой запорный прибор с поворотным механизмом. Шаровой затвор поворачивается рукояткой на 90° между положениями «открыто» и «закрыто». Промежуточных положений нет. При переводе в положение «закрыто» через атмосферное отверстие слышен звук стравливаемого воздуха — сигнал корректного перекрытия. Монтаж — резьбовые соединения G3/4 с обеих сторон; для герметизации применяется льняная прядь с уплотнительной пастой или ФУМ-лента. Кран устанавливается на прямолинейных участках трубопровода без нагрузок изгиба на присоединительные патрубки.

Когда менять

• пропуск воздуха через затвор в закрытом положении — прибор за краном остаётся под давлением, замена обязательна;
• пропуск в резьбовых соединениях — попытка переупаковки, при неустранении — замена крана;
• тугой ход рукоятки, нечёткая фиксация в крайних положениях — коррозия или износ поворотного механизма;
• механические повреждения корпуса — трещины, сколы, деформация;
• по регламенту планового технического обслуживания подвижного состава.
