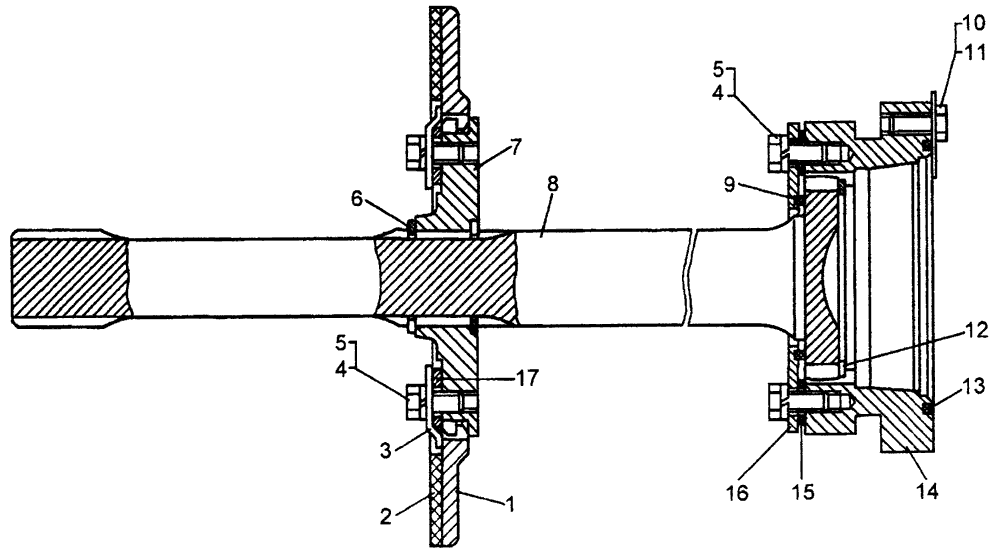

Детали муфты сцепления болотоходного трактора ЧТЗ
Детали муфты сцепления болотоходного трактора ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 18-14-140-01СП | Тормозок | |
| 2 | 18-14-135 | Накладка фрикционная | |
| 3 | 18-14-122 | Пластина | |
| 4 | - | Болт М12×25.88.45.019 | |
| 5 | - | Шайба 12 ОТ 65Г 09 | 20 |
| 6 | 700-58-2412 | Кольцо | 2 |
| 7 | 20-14-21 | Муфта | 1 |
| 8 | 20-14-24 | Вал | 1 |
| 9 | 46812 | Кольцо | 2 |
| 10 | 12304 | Болт | 8 |
| 11 | 31545 | Пластина | 4 |
| 12 | 700-58-2520 | Кольцо | 1 |
| 13 | 21363 | Кольцо | 1 |
| 14 | 20-14-25 | Муфта | 1 |
| 15 | 700-40-5259
700-40-5259-1 | Прокладка | 1 |
| 16 | 18-14-125 | Крышка | 1 |
| 17 | 20-14-22 | Крышка | 1 |
| Для муфты сцепления 20-14-2СП детали рис. 14-6 с позиции 28 по 40 исключаются и вместо них включаются все детали рис. 14-9. | |||
