Установка топливного насоса с регулятором Т-170 Б-170 ТНВД ЧТЗ

Снимите радиаторы. Вставьте в отверстие подвода масла к регулятору на блоке дизеля трубку с надетым на нее уплотнительным резиновым кольцом.

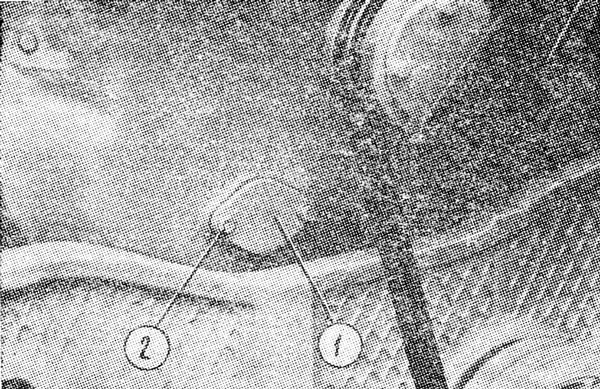

Отверните два болта 2 ( рис. 185 ) крепления крышки 1 на кожухе шестерен распределения и снимите крышку. Проворачивайте коленчатый вал 16-03-112СП дизеля через пусковой двигатель на ускоренной передаче с помощью механизма проворачивания вала пускового двигателя до тех пор, пока зуб малого венца шестерни распределительного вала с меткой С не установится против лючка. Приклейте солидолом выступающую часть прокладки к кожуху шестерен распределения. Приклейте солидолом пробковую прокладку в выемку корпуса регулятора. Прокладка должна выступать относительно плоскости регулятора, прилегающей к кожуху шестерен распределения, на 0,5...1 мм.

Прикрепите топливный насос с регулятором к подъемнику ( см. рис. 139 ) и заведите шестерней привода в кожух шестерен распределения. Посмотрите в лючок на кожухе шестерен распределения и убедитесь, что впадина зубьев шестерни привода с меткой С стоит против зуба малого венца шестерни распределительного вала с меткой С. Если впадина шестерни привода насоса с меткой С не находится против зуба шестерни распределительного вала с меткой С, то с помощью стержня через люк в кожухе шестерен распределения поверните ее в нужное положение. Убедитесь, что зуб и впадина с метками С совпадают, и введите топливный насос шестерней привода в зацепление с малым венцом шестерни распределительного вала, продолжая наблюдать через лючок зацепление зубьев шестерен. После того как меченная впадина шестерни привода топливного насоса 51-67-24-01СП войдет в зацепление с меченным зубом малого венца шестерни распределительного вала, окончательно посадите топливный насос с регулятором на установочные штифты и трубку повода масла к регулятору.

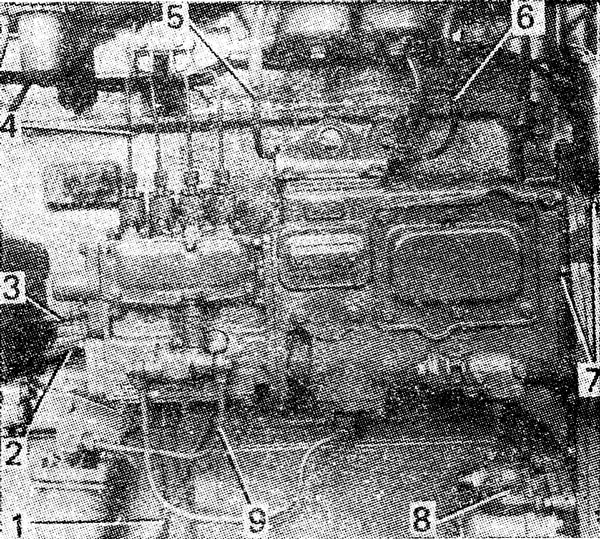

Закрепите топливный насос с регулятором к блоку 51-01-109СП дизеля и к кожуху шестерен распределения четырнадцатью болтами 7 ( рис. 186 ) с пружинными шайбами. Момент затяжки болтов 25... 40 Н-м (2,5...4,0 кгс-м). Установите сливную трубку 1, трубку 9 подвода топлива, топливопроводы 5 и 6. Соедините тягу 2 регулятора и пружину 3 с наружным рычагом регулятора. Установите насос (НШ 32У-Л) 8. Подсоедините топливопроводы 4 высокого давления к штуцерам секций топливного насоса. Установите гидробаки, радиаторы и заднюю крышу капота.
