Снятие топливного насоса с регулятором Т-170 Б-170 ТНВД ЧТЗ

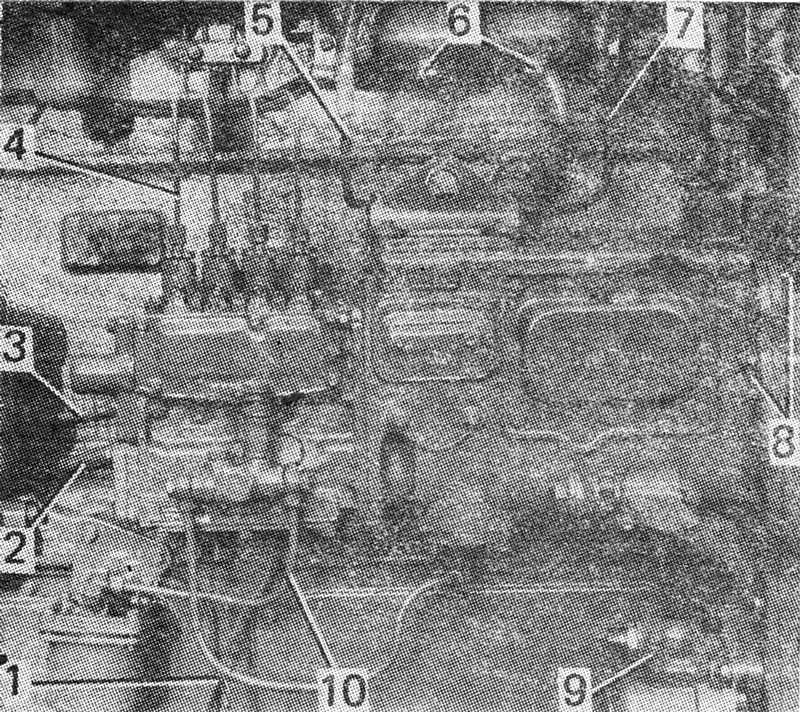

Снимите гидробаки. Очистите от пыли и грязи топливный насос 51-67-24-01СП с регулятором и фильтр тонкой очистки топлива, топливоподкачивающий насос и работомер. Снимите насос (НШ32У-Л) 9 ( рис. 138 ).
Закройте проходной кран топливного бака 50-25-182-01сп. Откройте продувочный вентиль на фильтре тонкой очистки топлива, выверните пробки 6 и слейте топливо из топливного фильтра.
Отсоедините топливопроводы 5 и 7 от крышки регулятора, топливопроводы 4 высокого давления от секций 51-67-154СП топливного насоса, трубку 10 подвода топлива к топливоподкачивающему насосу, сливную трубку 1 топливного насоса, тягу 2 регулятора и пружину 3.
Закройте отверстия у отсоединенных трубок и открытых штуцеров предохранительными пробками и гайками-колпачками.

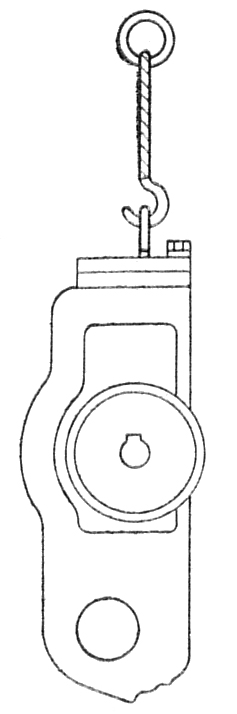

Застропите грузоподъемным приспособлением ( рис. 139 ) топливный насос с регулятором и присоедините к подъемнику. Масса топливного насоса в сборе с регулятором и фильтром 77 кг. Отверните четырнадцать болтов 8 ( см. рис. 138 ) крепления корпуса регулятора к блоку дизеля и к кожуху шестерен распределения.
Потянув топливный насос на себя, снимите корпус регулятора с установочных штифтов блока, а затем передвиньте насос влево, выведите шестерню привода регулятора из кожуха шестерен распределения. Топливоподкачивающий насос, топливный фильтр, работомер и топливный насос могут быть сняты с дизеля отдельно.
