Установка бульдозерного оборудования на трактор ДЭТ-250М2Б1 ЧТЗ

Расстопорить, вынуть пальцы 3, 12 (рис. 6) и крестовины 4 с осями 5. Отвернуть болты 14 (рис. 5), снять крышки 10 и 11 с прокладками и вынуть опоры 9 из гнезд толкающих брусьев.

Установить опору 749-96-110 6 (рис. 4) с пробками в правое, а опору 12 в левое гнездо тележек ходовой части трактора, закрепить болтами с пружинными шайбами. Момент затяжки болтов 950 ± 50 Н/м (95 ± 5 кгс/м). Вывернуть пробки 23 (рис. 5) из опоры.

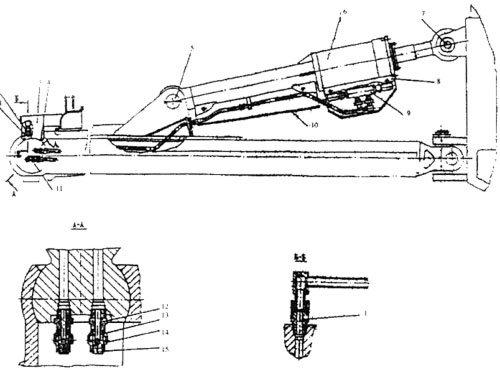

Отвернуть болты 4 (рис. 13), снять кожух 3 и вывернуть заглушки из трубок. Ввернуть проходник 1 и штуцер 12 с муфтой 14, уплотнительными кольцами 13 и застопорить кольцом
Установить толкающие брусья на подставки по высоте и ширине шаровых опор, установленных на тракторе.
Установить отвал на подставках вертикально.

Установить в проушины «толкающих брусьев 749-96-135СП крестовину 16 (рис. 5) с осью 17. Ввести толкающие брусья с крестовинами 16 в проушины отвала 1, и в совмещенные отверстия вставить палец 20, при этом крестовина 16 должна устанавливаться внутрь проушины отвала, согласно выноске 1. Установить ригель 18, закрепить болтами 19 с пружинными шайбами.

Установить размер 1950 мм между центрами проушин раскоса 3. Установить проушину раскоса в проушину отвала, в совмещенные отверстия вставить палец 6, с двух сторон застопорить палец полукольцами 5, установив на них кольца 7, и закрепить кольца болтами 4 с пружинными шайбами.
Осторожным въездом трактора опоры 6, 12 (рис. 4), установленные на тракторе, ввести в гнезда толкающих брусьев 3 и 11.
Навернуть гайки 11 (рис. 13) и затянуть.

Вставить болты 5 (рис. 4) в отверстия крышек 4, установить прокладки, крышки, завернуть болты 5 и затянуть. Навернуть гайки 2 (рис. 13) на проходник 1, установить кожух 3, ввернуть болты 4 и затянуть. Пустить двигатель. Выдвинуть шток до размера 1950 мм между центрами отверстий проушин гидрораскоса. В совмещенные отверстия вставить палец 6, с двух сторон застопорить палец полукольцами 5, установив на них кольца 7, и закрепить кольца болтами 4 с пружинными шайбами.

Ввести головки штоков гидроцилиндров трактора в кронштейны отвала, вставить два пальца 7 (рис. 4) и застопорить полукольцами 8, колпачком 9 и шплинтом 23.

Установить тягу 16 на шаровые опоры отвала и трактора, для чего:

• отвернуть болты 2 (рис. 9);
• снять крышки 3 и 7, прокладки 4 и сухари 6;
• установить прокладки и сухари на шаровые опоры отвала и трактора;
• установить тягу на сухари;
• установить крышки 3 и 7, поджав прокладки 4 к сухарям, и затянуть болтами 2 с пружинными шайбами.

После сборки и установки бульдозерного оборудования на трактор заполнить гидроцилиндры рабочей жидкостью, для этого произвести подъем, опускание и перекос отвала (не менее трех раз) и долить в гидробак рабочую жидкость.

Внешним осмотром проверить отсутствие видимых дефектов сварных швов, утечки рабочей жидкости через уплотнения и резьбовые соединения. Проверить работу бульдозера или бульдозера с рыхлителем, для этого провести подъем, опускание и перекос отвала, обращая внимание на плавность перемещения рабочих органов. Проверить работу гидросистемы вывешиванием передней части бульдозера на отвале (не менее трех раз).
