Таблица смазки бульдозерного и рыхлительного оборудования ДЭТ-250М2Б1 ЧТЗ

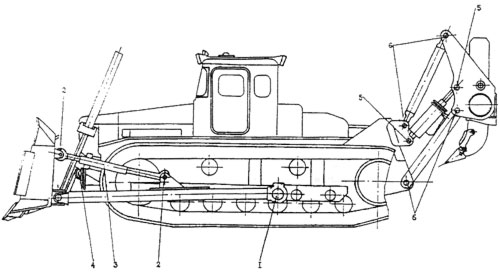

Рис. 14 Карта смазки бульдозерного и рыхлительного оборудования

1 - шаровые опоры толкающих брусьев, 2 - шарнирные подшипники ШСЛ80 бульдозерного оборудования, 3 - винтовой раскос, 4 - шаровые опоры тяги, 5 - шарнирные подшипники крепления гидроцилиндров рыхлительного оборудования, 6 - шарнирные подшипники крепления тяги.

Таблица смазки бульдозерного и рыхлительного оборудования
Наименование смазываемого узла или механизма	Наименование смазочных материалов и номер стандарта или технических условий на них	Кол-во точек смазки	Способ нанесения смазочных материалов	Периодичность проверки и замены смазки, ч	Объем заправки, г
Шаровые опоры толкающих брусьев	Смазка Литол-24 ГОСТ 21150-87	2	Ручной. Снять крышки, удалить старую и заложить новую смазку	500	95
Шарнирные подшипники бульдозерного оборудования	-	4	Смазочным шприцем	200-300	90
Винтовой раскос 749-96-142СП	-	2	-	200-300	50
Шаровые опоры тяги	-	2	-	500	50
Шарнирные подшипники крепления гидроцилиндров рыхлительного оборудования	-	4	-	200-300	50
Шарнирные подшипники крепления тяги	-	10	-	200-300	50
