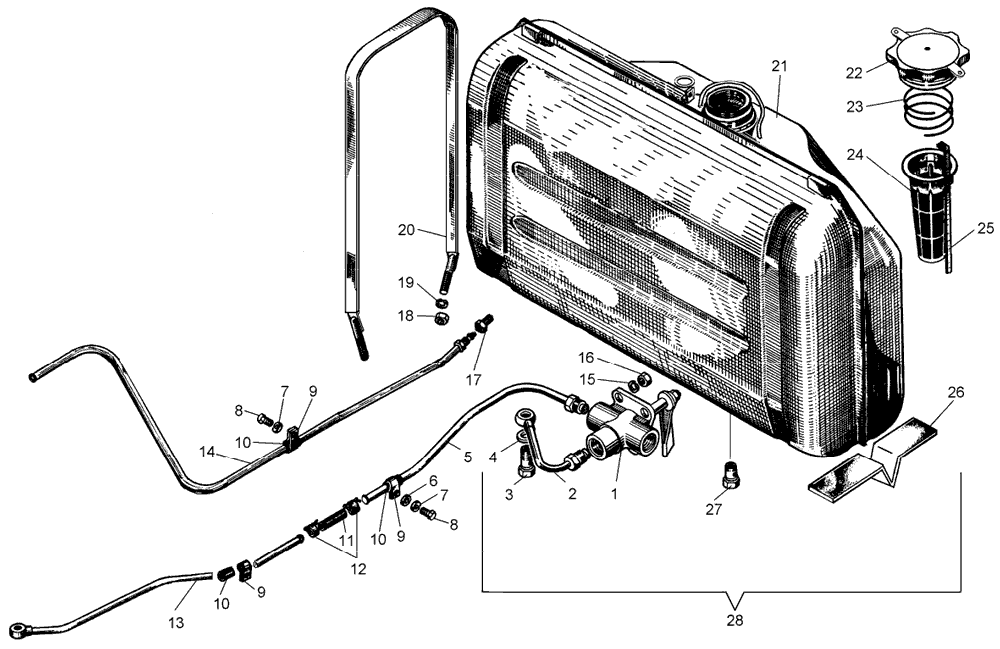

Установка топливного бака ЧТЗ
Установка топливного бака ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 64-25-1-01СП | Установка топливного бака | 1 |
| 1 | - | Кран
ПП8 ПП8-1 | 1 |
| 2 | 50-25-188СП | Труба | 1 |
| 3 | 700-41-2716 | Болт поворотного угольника | 1 |
| 4 | 51-06-8 | Кольцо | 2 |
| 5 | 50-25-189СП | Труба | 1 |
| 6 | 31308 | Шайба | 2 |
| 7 | - | Шайба 10 ОТ 65Г 09 | 3 |
| 8 | - | Болт М10-6g×18.58.019 | 3 |
| 9 | 41627 | Хомутик | 3 |
| 10 | 700-40-2654 | Прокладка | 2 |
| 11 | 700-46-2187 | Рукав | 1 |
| 12 | 700-41-2235-07СП
- - | Хомут
Хомут червячный 12-20/9 W2 Хомут червячный 12-22/9 W2 | 2 |
| 13 | 50-25-254СП | Труба | 1 |
| 14 | 64-25-170СП | Дренажная трубка | 1 |
| 15 | - | Шайба 6Т 65Г 09 | 2 |
| 16 | - | Гайка М6-7Н.6.019 | 2 |
| 17 | 700-41-4055 | Ниппель | 1 |
| 18 | 3013 | Гайка | 4 |
| 19 | - | Шайба 16 ОТ 65Г 09 | 4 |
| 20 | 50-25-134СП | Лента | 2 |
| 21 | 50-25-182-01СП | Бак топливный | 1 |
| 22 | 50-25-247СП | Крышка | 1 |
| 23 | 700-38-2703 | Пружина | 1 |
| 24 | 50-25-264СП | Фильтр 160Б | 1 |
| 25 | 50-25-32 | Линейка | 1 |
| 26 | 700-40-7286 | Прокладка | 2 |
| 27 | 371 | Пробка | 1 |
| 28 | 50-25-180-01СП | Бак топливный | 1 |
