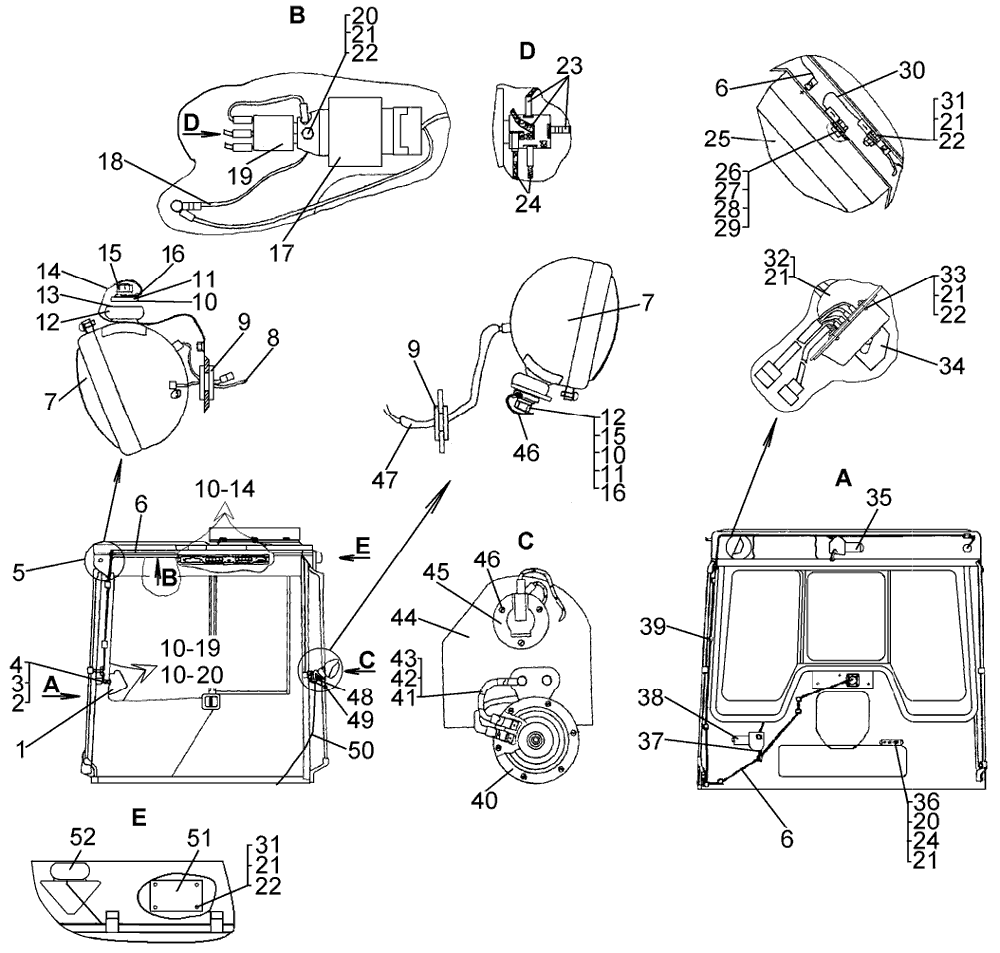

Электрооборудование кабины трактора с механической трансмиссией ЧТЗ
Электрооборудование кабины трактора с механической трансмиссией ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 50-10-642-01СП 1
50-10-642-09СП 2 | Электрооборудование кабины
(для трактора с механической трансмиссией) | 1 |
| 1 | 64-10-605СП 1
64-10-605-02СП 2 | Щиток приборов | 1 |
| 2 | - | Гайка М10-7Н.6.019 | 3 |
| 3 | - | Шайба 10 ОТ 65Г 09 | 3 |
| 4 | 31308-1 | Шайба | 3 |
| 5 | 50-10-810СП | Жгут 01 | 1 |
| 6 | 64-10-424СП | Жгут 10 | 1 |
| 7 | - | Фара
761.3711 7616.3711 3 7617.3711 4 | 4 |
| 8 | 64-10-467СП | Провод 7Б | 1 |
| 9 | 41879 | Кольцо | 3 |
| 10 | 24-10-44 | Шайба | 4 |
| 11 | 700-40-3667 | Кольцо | 4 |
| 12 | 700-42-2345 | Опора | 4 |
| 13 | 700-31-2586 | Шайба | 2 |
| 14 | 64-10-152СП | Провод 78 | 2 |
| 15 | 3135-1 | Шайба | 4 |
| 16 | 31372 | Шайба | 4 |
| 17 | - | Реле прерывистой сигна-лизации РПС 24-2 | 1 |
| 18 | 24-10-481СП | Провод 83 | 1 |
| 19 | - | Реле 901.3747 | 1 |
| 20 | - | Болт М6-6g×20.88.35.019 | 3 |
| 21 | - | Шайба 6Т 65Г 09 | 18 1, 13 2 |
| 22 | 31358-1 | Шайба | 22 1, 18 2 |
| 23 | 64-10-190СП | Жгут 04-07 | 1 |
| 24 | - | Плафон П1-3714010-02 с лампой А24-21-3 | 1 |
| 25 | - | Винт В.М4-6g×16.58.019 | 2 |
| 26 | - | Гайка М4-7Н.6.019 | 2 |
| 27 | - | Шайба 4Т 65Г 06 | 2 |
| 28 | 31534-1 | Шайба | 2 |
| 29 | 50-10-784СП | Провод 27А | 1 |
| 30 | - | Гайка М6-7Н.6.019 | 10 |
| 31 | - | Винт В.М6-8g×16.58.016 | 5 1, 1 2 |
| 32 | - | Винт В.М6-8g×25.58.019 | 4 |
| 33 | 64-10-600СП | Щиток управления | 1 |
| 34 | - | Стеклоочиститель 6743.5205 | 2 1, 1 2 |
| 35 | - | Панель соединительная 16.3723.000 2 | 1 |
| 36 | 50-10-812СП | Жгут 02 | 1 |
| 37 | - | Стеклоочиститель 6713.5205 | 1 1, 2 2 |
| 38 | 700-40-2654 | Прокладка | 15 |
| 39 | - | Сигнал звуковой безрупорный
С-313 С-313-Э 3 С-313-Т 4 | 1 |
| 40 | 50-10-288СП | Провод 27 | 1 |
| 41 | - | Болт М8-6g×20.88.35.019 | 2 |
| 42 | - | Шайба 8Т 65Г 09 | 2 |
| 43 | 50-10-716СП | Кронштейн | 1 |
| 44 | - | Розетка (штепсельная)
ОНЦ-ВН-1-7/30Р1 ОНЦ-ВН-1-7/30Р1-Т 4 | 1 |
| 45 | - | Винт В2.М5-8g×35.58.019 | 3 |
| 46 | 24-10-298СП | Провод | 2 1, 3 2 |
| 47 | 700-42-2961
- | Трубка
Трубка гофрированная CR-1013, L=500 мм | 3 |
| 48 | 700-40-7240
- | Трубка
Трубка гофрированная 305 ТВ-40,5 белая L=25 мм | 2 |
| 49 | 700-40-9032 | Пробка | |
| 50 | 64-10-471СП 1 | Жгут 55 | 1 |
| 51 | 64-10-176
64-10-474СП 5 | Панель
Панель управления гидроником | 1 |
| 52 | - | Фонарь освещения номерного знака ФП 131-Б | 1 |
| 1 Для трактора с электростартерной системой пуска.
2 Для трактора с пусковым двигателем. 3 Для экспорта. 4 Для тропиков. 5 При установке подогревателя «HYDRONIC L35-24V». | |||
