Насос НШ-32 У-Л Т-170 Б-170 ЧТЗ

Снятие насоса НШ-32 У-Л

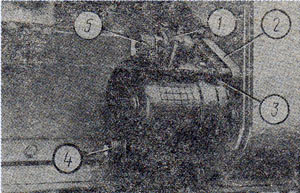

Закройте кран подвода масла к насосу НШ-32У-ЗЛ на правом гидробаке. Выверните болты крепления переднего кожуха защиты дизеля и опустите кожух на шарнирах. Отсоедините от насоса масляные трубы. Отверните гайки 3 (рис. 15) с трех шпилек и выверните болт крепления насоса к нижней части корпуса регулятора. Сдвиньте насос со шпилек до выхода вала насоса из корпуса регулятора. Снимите насос и плиту 2.

Выверните переходные штуцеры 4 и 5 из фланцев 1 насоса и извлеките уплотнительные кольца из расточки фланцев. Выверните болты крепления подводящего и отводящего фланцев 1 и снимите их с насоса с уплотнительными кольцами. Не разбирайте насос во избежание потери его производительности. Ремонт насоса выполняйте в специализированных мастерских.

Установка насоса НШ-32 У-Л

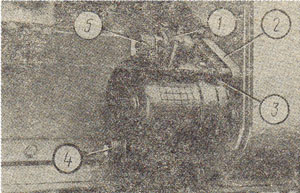

Установите на шпильки (в расточку нижней части корпуса регулятора) плиту 2, предварительно подложив прокладку. Закрепите на насосе НШ32У-2-Л болтами с пружинными шайбами подводящий и отводящий фланцы 1, предварительно уложив в их расточки уплотнительные кольца. Патрубки фланцев должны быть расположены вдоль оси приводного вала насоса. Вверните во фланцы переходные штуцеры 4 и 5 с уплотнительными кольцами.

Установите насос в расточку плиты 2, подложив уплотнительную прокладку, и закрепите его тремя гайками 3 и болтом с пружинными шайбами. Входной фланец с переходным. штуцером 4 должен быть расположен в нижней части насоса. Надписи ВХОД и ВЫХОД выбиты на корпусе насоса. Установите масляные трубы и подсоедините их к насосу. Откройте кран подвода масла к насосу и зашплинтуйте его. Поднимите передний кожух защиты дизеля и закрепите болтами к лонжеронам.
