Генератор Т-170 Б-170 ЧТЗ

Снятие генератора Т-170

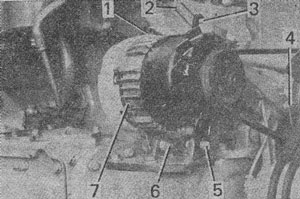

Поднимите переднюю часть капота трактора Т-170 и поставьте на упор. Отсоедините выключателем массы генератор от аккумуляторной батареи. Отсоедините провода подключения потребителей электроэнергии и аккумуляторных батарей 1 (рис. 14) от клеммы «+» генератора. На тракторах с электростартерной системой пуска дизеля отсоедините также провод реле блокировки от клеммы Д1 генератора.

Ослабьте затяжку болта 4 и гаек болтов 5 и б крепления генератора к кронштейну. Выверните болт 3 крепления генератора к планке 2 и отведите ее от генератора. Поверните генератор 7 к дизелю и снимите ремень. Удалите болты 5 и б и снимите генератор.

При снятии генератора Т-170 с трактора открепите трубу, идущую от распределителя к распорной трубе гидробаков, и отодвиньте ее, выньте генератор между правым гидробаком и фильтром тонкой очистки топливного насоса.

Установка генератора Т-170

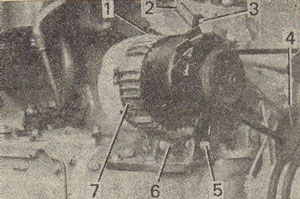

Установите генератор 7 лапками на ушки кронштейна и закрепите генератор болтами 5 и 6 с гайками и шайбами. Гладкие шайбы устанавливайте под головки болтов, а пружинные — под гайки. Наденьте ремень привода генератора на шкив и, наклонив генератор, натяните ремень. Закрепите генератор к планке 2 болтом 3 с шайбами и затяните болты 4 и 5. Подсоедините провода подключения потребителей электроэнергии и аккумуляторных батарей 1 к клемме «+» генератора.

На тракторах с электростартерной системой пуска дизеля (стартер — вместо пускового двигателя) подсоедините также провод реле блокировки к клемме Д1 генератора.

Требования по эксплуатации генератора Т-170

1. Установленный после хранения и транспортирования генератор при работе без аккумуляторной батареи перед началом эксплуатации (или испытаний), при необходимости, допускается возбудить кратковременным приложением (3... 5 с) напряжения не выше 13,5 В от плюсовой клеммы источника постоянного тока к выводу «+» генератора при средней частоте вращения (среднее положение рычага акселератора); минусовая клемма источника постоянного тока подключается на «массу» (корпус генератора).


2. При отсоединении провода аккумулятора Т-170 от плюсовой клеммы аккумуляторной батареи или отсоединении провода, идущего к генератору, от плюсовой клеммы стартера концы проводов для исключения замыкания на «массу» тщательно заизолируйте изоляционной лентой в целях предупреждения выхода из строя генератора.


3. Не допускается при работе без аккумуляторной батареи (или с отключенной аккумуляторной батареей) отключать двигатель вентилятора при включенных электролампах.


4. При проведении электросварочных работ на тракторе во избежание выхода из строя генератора со встроенным интегральным регулятором напряжения отключите провода от вывода «+» генератора.
