Регулирование натяжения ремней Д-160 ЧТЗ

/
Регулирование натяжения ремней вентилятора и генератора двигателя Д-160

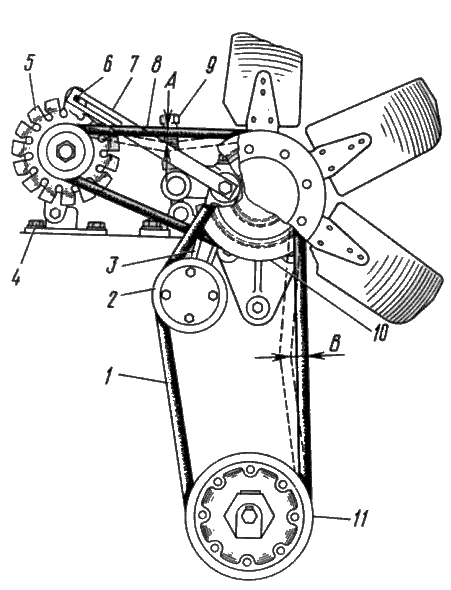

Рис. 44. Регулирование натяжения ремней вентилятора и генератора
1-ремень вентилятора 11-16Х11-1650; 2-ролик натяжной; 3-кронштейн ролика; 4-кронштейн генератора; 5-генератор 966.3701; 6-болт крепления; 7-планка; 8-ремень генератора 11-12,5Х9-1090; 9-винт регулировочный; 10-шкив вентилятора; 11-шкив коленчатого вала; А=11-17 мм - прогиб ремней генератора (для новых ремней 11-12 мм); В=13-20 мм-прогиб ремней вентилятора (для новых ремней 13-14 мм)

При нагрузке 40 Н (4 кгс), приложенной к середине ветви, прогиб ремня должен быть для ремней привода вентилятора 13-20 мм; для ремня привода генератора 11-17 мм.
При установке новых ремней их прогиб должен быть равен соответственно 13-14 мм и 11-2 мм. Натяжение ремней привода вентилятора регулируется поворотом рычага натяжного ролика с помощью регулировочного винта (рис. 44), а ремни привода генератора - поворотом генератора на кронштейне.
