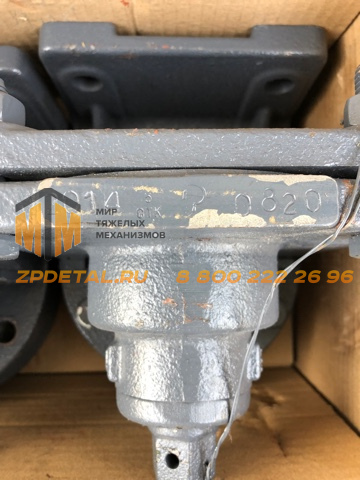

Реле давления 404 для тормозных цилиндров
Для чего применяется реле давления 404
Реле давления 404 изменяет давление во вторичном тормозном цилиндре вслед за давлением, которое создаёт воздухораспределитель в первичном управляющем цилиндре или отдельном объёме. Прибор обеспечивает наполнение, поддержание и отпуск вторичного цилиндра.
Поэтому 404 нельзя описывать как обычное реле коммутации электрической цепи. При подборе важны пневматическая схема, расположение первичного и вторичного цилиндров, присоединения и требования к испытанию.
Контрольные параметры после ремонта
| Проверка | Требование |
|---|---|
| Давление в первичном ТЦ | 0,29–0,39 МПа |
| Разница установившихся давлений в первичном и вторичном ТЦ | не более 0,01 МПа |
| Разница времени наполнения и выпуска первичного и вторичного объёмов | не более 1 секунды |
| Поддержание давления при контролируемой утечке | проверяется на испытательном стенде |
Параметры приведены по действующей инструкции ОАО «РЖД» по обслуживанию и испытанию тормозного оборудования. Для пассажирских вагонов с дисковыми и магниторельсовыми тормозами при ремонте также применяется руководство 043 ПКБ ЦЛ-06 РД.
Что сверить перед заказом
- Полную маркировку 404 и заводскую табличку.
- Тип вагона и пневматическую схему.
- Присоединительные размеры и способ крепления.
- Нужен новый прибор, ремонтный или обменный фонд.
- Требования к протоколу испытаний и документам.
Поставка и проверка
До отгрузки подтверждаем изготовителя, состояние, комплектность и документы партии. Если маркировка читается плохо, отправьте фотографию корпуса и присоединений — это надёжнее подбора только по названию.
Смотрите также воздухораспределители 483М / 292 / 242 / 305 и весь раздел железнодорожных запчастей. Доставляем по России.
Оплата принимается как по безналичному расчету, так и за наличный расчет (для физических лиц и организаций).
Все цены на сайте указаны с НДС (22%).
Оформить заказ для дальнейшей оплаты вы можете одним из наиболее удобных для Вас способов:
- Отправить нам заявку в форме ниже, нажав на кнопку «Отправить заявку». или
- Написать нам на электронную почту sale@zpdetal.ru и прикрепить заявку. или
- Позвонить по телефону 8-800-222-26-96.
После обработки заявки и согласования цены и наличия мы выставим для Вас счет на оплату для дальнейшей оплаты.
Отгружаем запасные части по всей территории России и стран СНГ.
При поступлении оплаты до 15:00 запасные части из наличия отгружаются в этот же день.
При поступлении оплаты после 15:00 запасные части отгружаются утром следующего дня.
Сроки отгрузки Запасных частей "Под заказ" обсуждаются индивидуально.
Ваш Заказ будет бесплатно доставлен до терминала выбранной вами транспортной компании в г. Челябинске для доставки в Ваш город.
Рассчитать примерную стоимость доставки Вы можете воспользовавшись сервисом наших партнеров на нашем сайте в корзине, либо справа от любого из товаров, нажав на кнопку «рассчитать доставку».
Как работает реле давления 404?
Реле давления 404 повторяет во вторичном тормозном цилиндре давление, которое создаёт воздухораспределитель в управляющем объёме. Прибор обеспечивает наполнение цилиндра, поддержание заданного давления и выпуск воздуха при отпуске тормоза.
Что сверить: Перед заказом сверяют обозначение 404, диапазон давления, присоединения и место прибора в тормозной схеме.
Как проверить применяемость Реле давления 404 для тормозных цилиндров
Перед заказом сравните маркировку, исполнение, присоединительные размеры и рабочие параметры с документацией вашего узла. Если обозначение отличается, отправьте фотографию шильдика или детали — совместимость проверим до согласования поставки.
- Артикул для сверки: 404.
- Для подбора укажите модель техники, узел установки и требуемое количество.
- Цена и наличие на странице относятся именно к показанной позиции.
