ШСЛ-70 Подшипник

Подшипник шарнирный ШСЛ-70: размеры и подбор

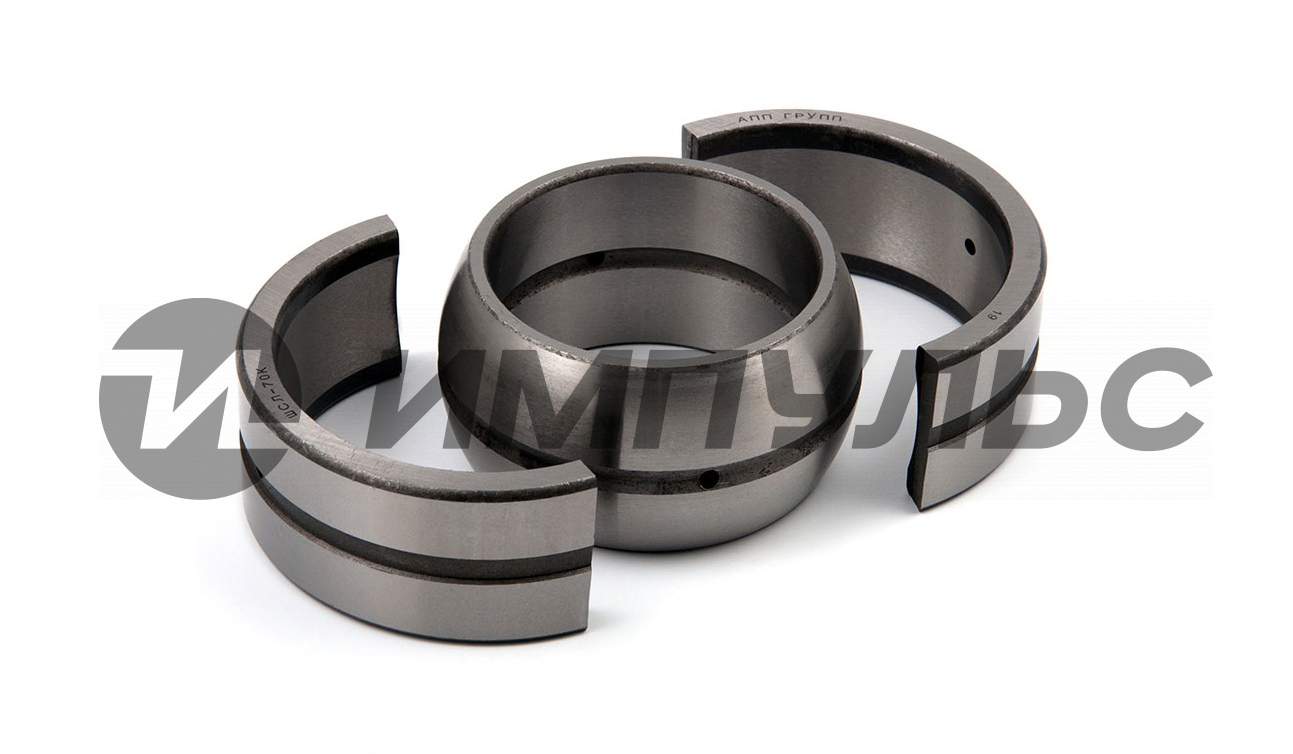

ШСЛ-70 — шарнирный подшипник скольжения: сферические поверхности внутреннего и наружного колец позволяют кольцам поворачиваться относительно друг друга. Такие подшипники применяют в подвижных соединениях и опорах, где необходимо учитывать несоосность; конкретное назначение и применяемость определяют по документации узла.

Размеры по каталогу

Размеры и обозначение приведены по генеральному каталогу ЕПК 2011, PDF стр. 425. В ней также указаны динамическая грузоподъёмность Cr 315 000 Н и статическая C0r 1 560 000 Н. Это показатели указанного исполнения, а не допустимая нагрузка узла: выбор требует проверки направления и режима нагрузки, ресурса и посадок.

Справка о массе

Масса по каталогу ЕПК — 1,56 кг на один подшипник ШСЛ70. Значение относится к указанному каталожному исполнению. Масса приведена на PDF стр. 426 каталога. Каталожное значение не является взвешиванием предлагаемой партии. Для расчёта отправления массу и комплектацию уточняют при заказе.

Чем отличаются близкие обозначения?

В той же таблице GШСЛ70 имеет другие размеры — 70 × 120 × 70 мм при C = 45 мм, поэтому одинаковый диаметр отверстия не подтверждает замену. В каталоге ZPDetal есть ШСЛ 60 и ШСЛ-120: по указанному источнику это другие размеры, соответственно 60 × 90 × 44 и 120 × 180 × 85 мм по d × D × B. Сверяйте также наличие букв и цифр в полном обозначении.

Проверка перед установкой

Сопоставьте 70 × 105 × 49 мм, ширину наружного кольца, полный номер и посадки вала и корпуса с чертежом узла. Осмотрите сферические поверхности на задиры, коррозию и следы износа, проверьте состояние посадочных мест и каналов смазки. Смазку, усилие и способ монтажа выбирают по требованиям машины и фактического исполнения; не передавайте усилие через поверхности скольжения.

Частые вопросы

ШСЛ-70 и GШСЛ70 взаимозаменяемы? В приведённом каталоге у них различаются наружный диаметр и ширина. Замена без проверки посадочных мест и чертежа не подтверждена.

Угол 6° подходит для любого узла? Это параметр α в таблице исполнения ШСЛ70. Допустимую работу конкретного соединения проверяют с учётом конструкции и условий эксплуатации.

Как запросить подшипник? Сообщите ШСЛ-70, размеры, количество и данные узла через кнопку рядом с ценой или отдел запчастей ZPDetal. По возможности приложите маркировку и замеры; наличие и изготовителя уточнят при обращении.
