Главная передача. Установка МТ-ЛБ — 8.10.001

Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.

Рисунок 103: Главная передача. Установка

Сверяйте позиции по заводскому рисунку и листам спецификации.

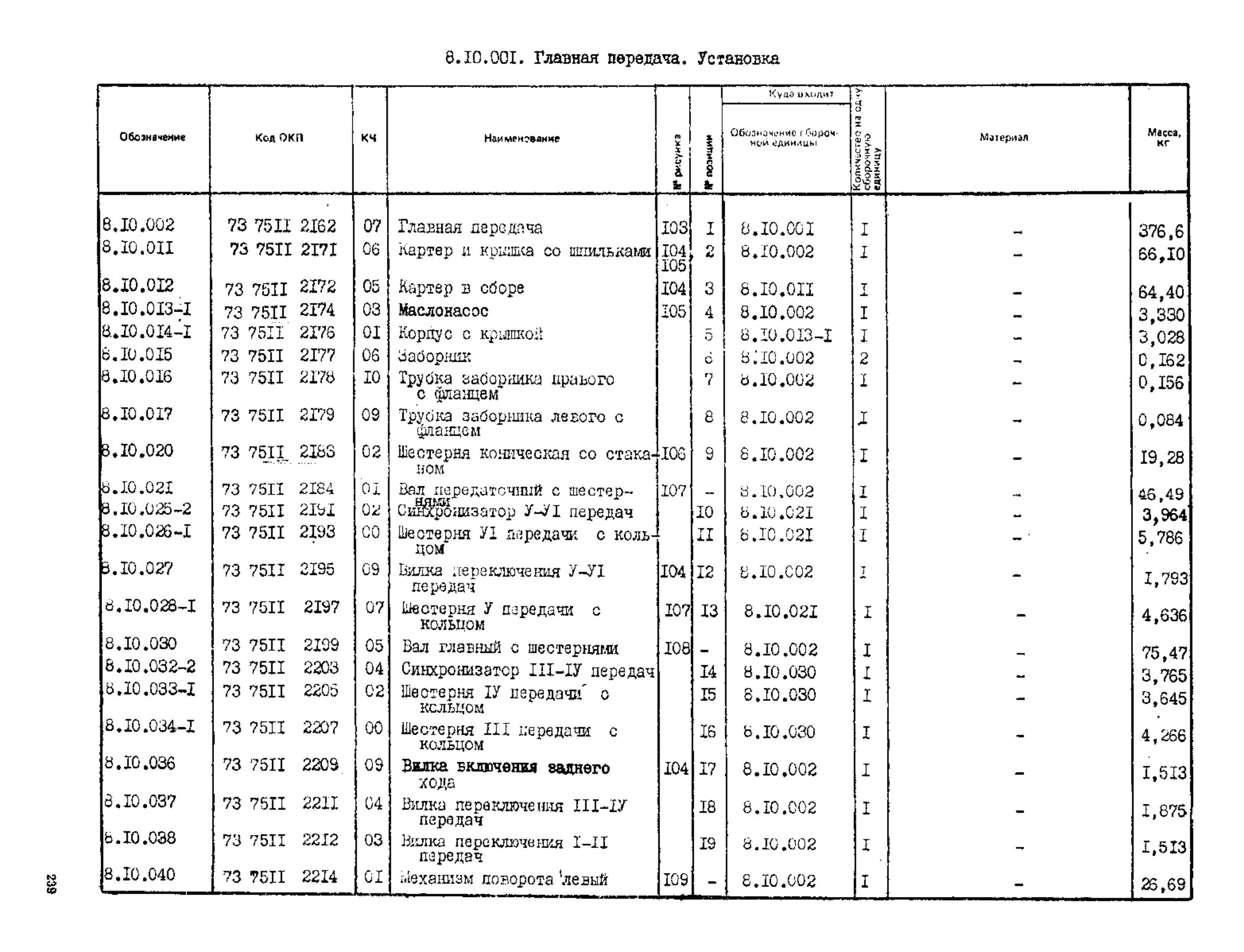

Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 251, 252, 253, 254, 255, 256, 257, 258, 259, 260, 261, 262, 263, 264. Номер на рисунке — заводская позиция, а не количество на складе.

Рисунки: рис. 103, рис. 104, рис. 105, рис. 106, рис. 107, рис. 108, рис. 109, рис. 110, рис. 111, рис. 112.

Товары узла

Поз.	Наименование	Заводской номер
—	Трубка заборника левого с фланцем	8.10.017
—	Ось промежуточной шестерни	8.10.104
—	Пружина	8.10.123-1
—	Планка	8.10.149
—	Шпилька	8.10.153
—	Шпилька	8.10.158
—	Шпилька	8.10.165
—	Кольцо прижимное	8.10.208
—	Шайба замковая	8.10.304
—	Вал фрикциона левый	8.10.532
—	Кронштейн датчика манометра	8.10.750
—	Шпилька	8.10.164
—	Втулка проставочная	8.10.203
—	Прокладка уплотнительная	8.10.540
