Система охлаждения МТ-ЛБ — каталог 8.02.001
Выберите рисунок и нажмите номер детали на схеме. На телефоне схему можно двигать пальцем и увеличивать.
Нажмите выделенный номер на схеме, чтобы увидеть деталь.
Открыть рисунок в полном размере
Источник изображений: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, рис. 97–99. Номер на рисунке — позиция в каталоге, а не остаток на складе.
Детали на рисунках
| Поз. | Наименование | Каталожный номер | |
|---|---|---|---|

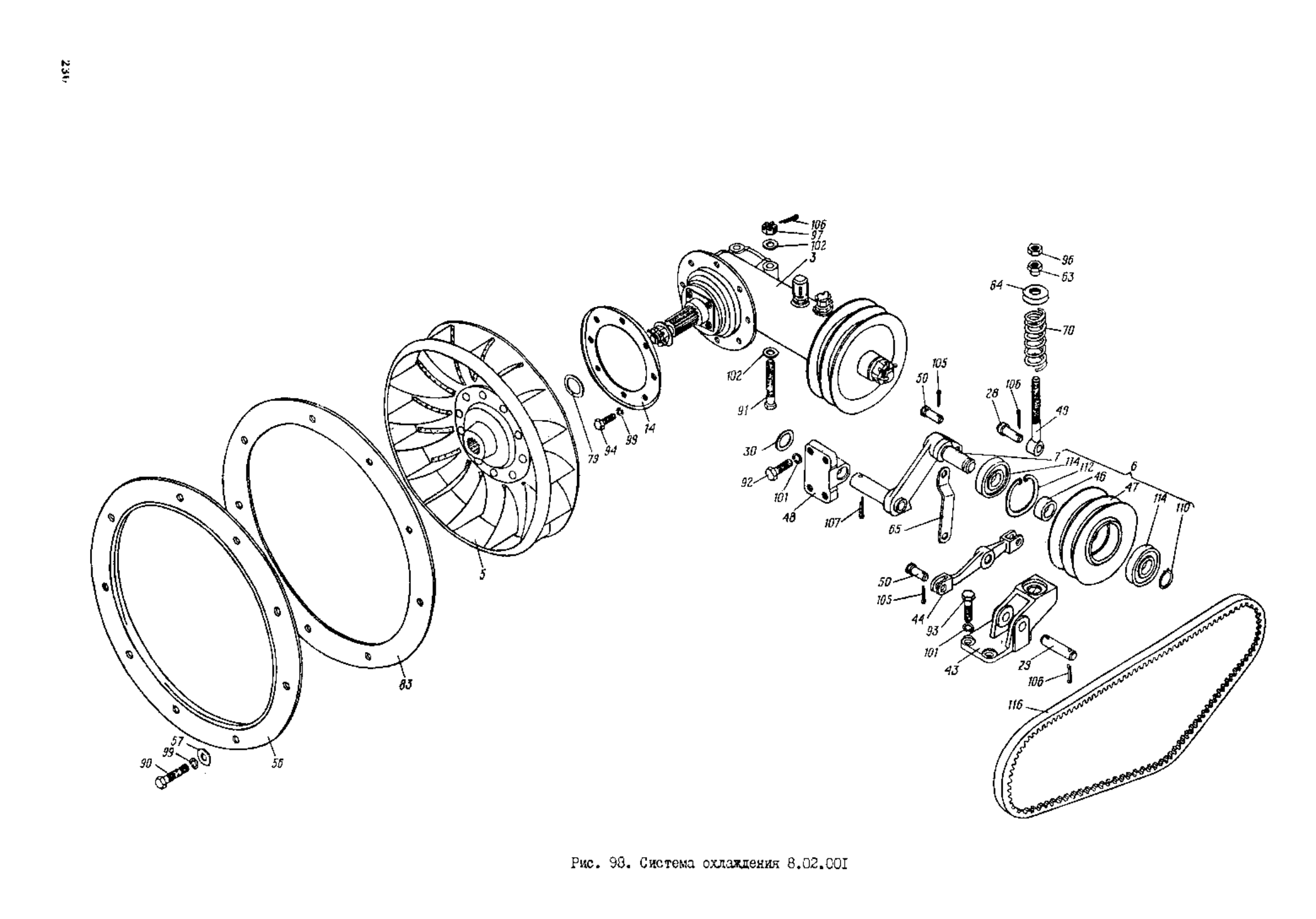

| 3 | Редуктор вентилятораРис. 98 · Привод вентилятора | 8.02.011-1 | |
| 4 | Щуп в сбореРис. 99 · Внутри редуктора вентилятора | 8.02.013 | |
| 5 | Вентилятор в сбореРис. 98 · Привод вентилятора | 8.02.014 | |
| 6 | Ролик натяжнойРис. 98 · Привод вентилятора | 8.02.015-1 | |
| 9 | Бачок расширительныйРис. 97 · Охлаждение и магистрали | 8.02.018-1 |
Показаны только позиции с однозначно сверенными товарными карточками. Перед заказом сравните полное обозначение и исполнение детали.

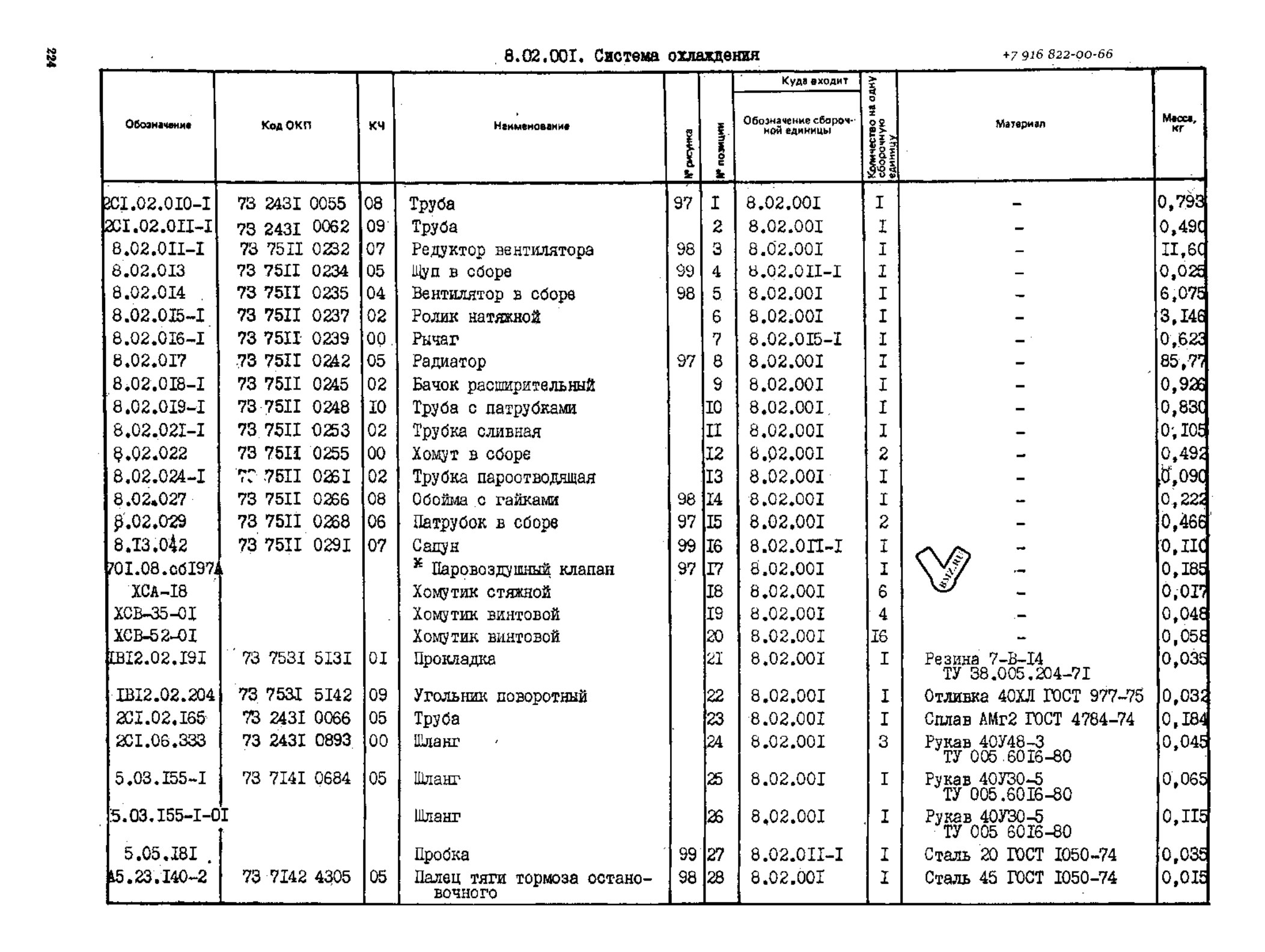

Заводские листы
Откройте лист полностью или увеличьте его, чтобы сверить заводские номера и наименования.
Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985.
