Электрооборудование МТ-ЛБ — 6.50.001-1

Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.

Сверяйте позиции по заводскому рисунку и листам спецификации.

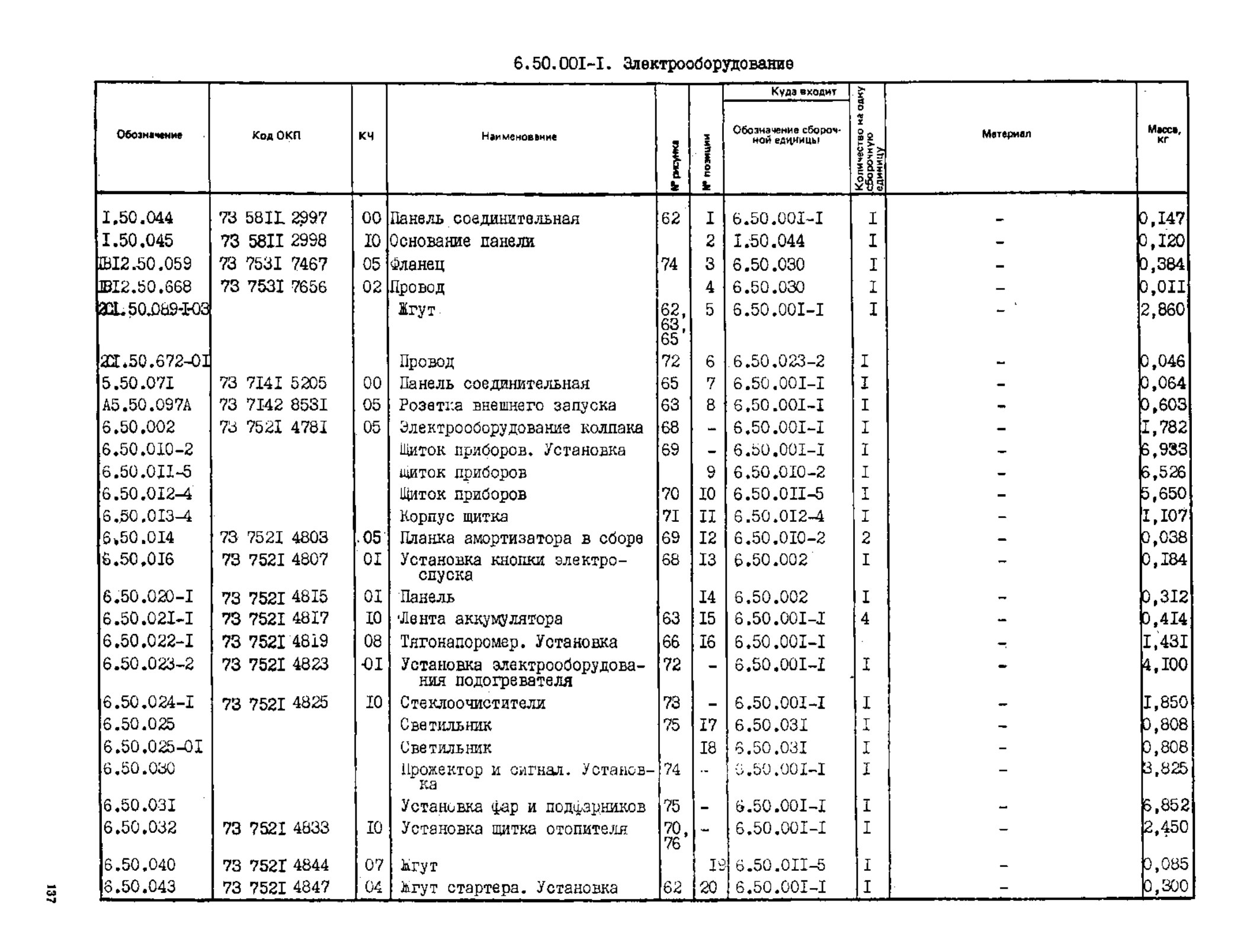

Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 137, 138, 139, 140, 141, 142, 143, 144, 145, 146, 147, 148, 149, 150, 151, 152, 153, 154, 155, 156, 157, 158, 159, 160, 161, 162, 163, 164, 165, 166, 167, 168, 169, 170, 171, 172, 173, 174. Номер на рисунке — заводская позиция, а не количество на складе.

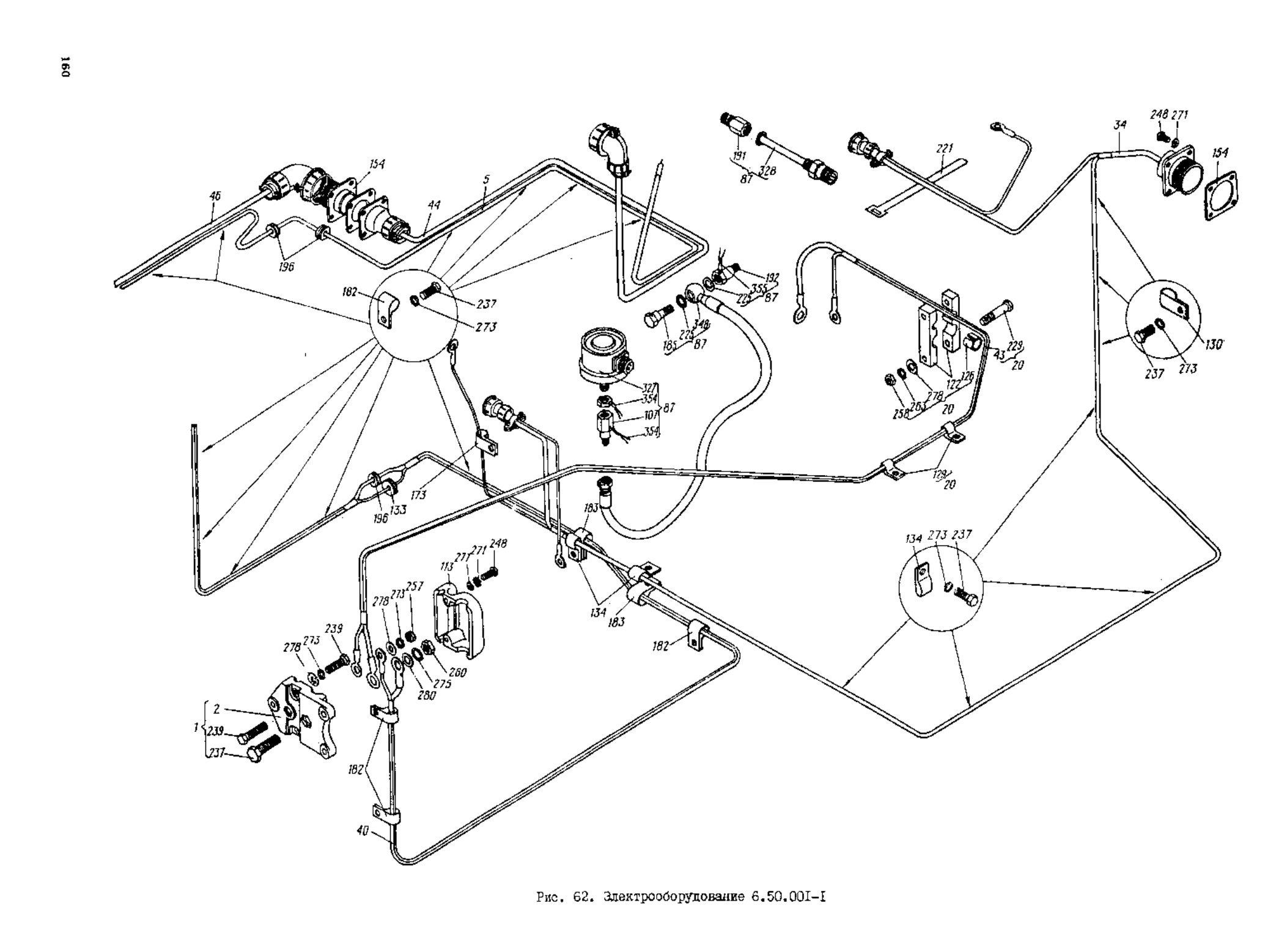

Рисунки: рис. 62, рис. 63, рис. 64, рис. 65, рис. 66, рис. 67, рис. 68, рис. 69, рис. 70, рис. 71, рис. 72, рис. 73, рис. 74, рис. 75, рис. 76, рис. 77, рис. 78.

Товары узла

Поз.	Наименование	Заводской номер
—	Корзина аккумулятора	6.50.066
—	Втулка	8.50.183
—	Розетка внешнего запуска	А5.50.097А
—	Жгут	6.50.040
—	Конденсатор	6.50.068
—	Жгут	6.50.072-2
—	Жгут	6.50.075
—	Жгут	6.50.095
—	Крышка	6.50.158
—	Крышка	6.50.158-01
—	Кронштейн	6.50.161
—	Провод	8.50.557
—	Провод	8.50.568
—	Планка розетки	А5.50.366
