Управление механизмами поворота, сцеплением и тормозами МТ-ЛБ — 6.22.001

Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.

Рисунок 21: Управление механизмами поворота, сцеплением и тормозами

Сверяйте позиции по заводскому рисунку и листам спецификации.

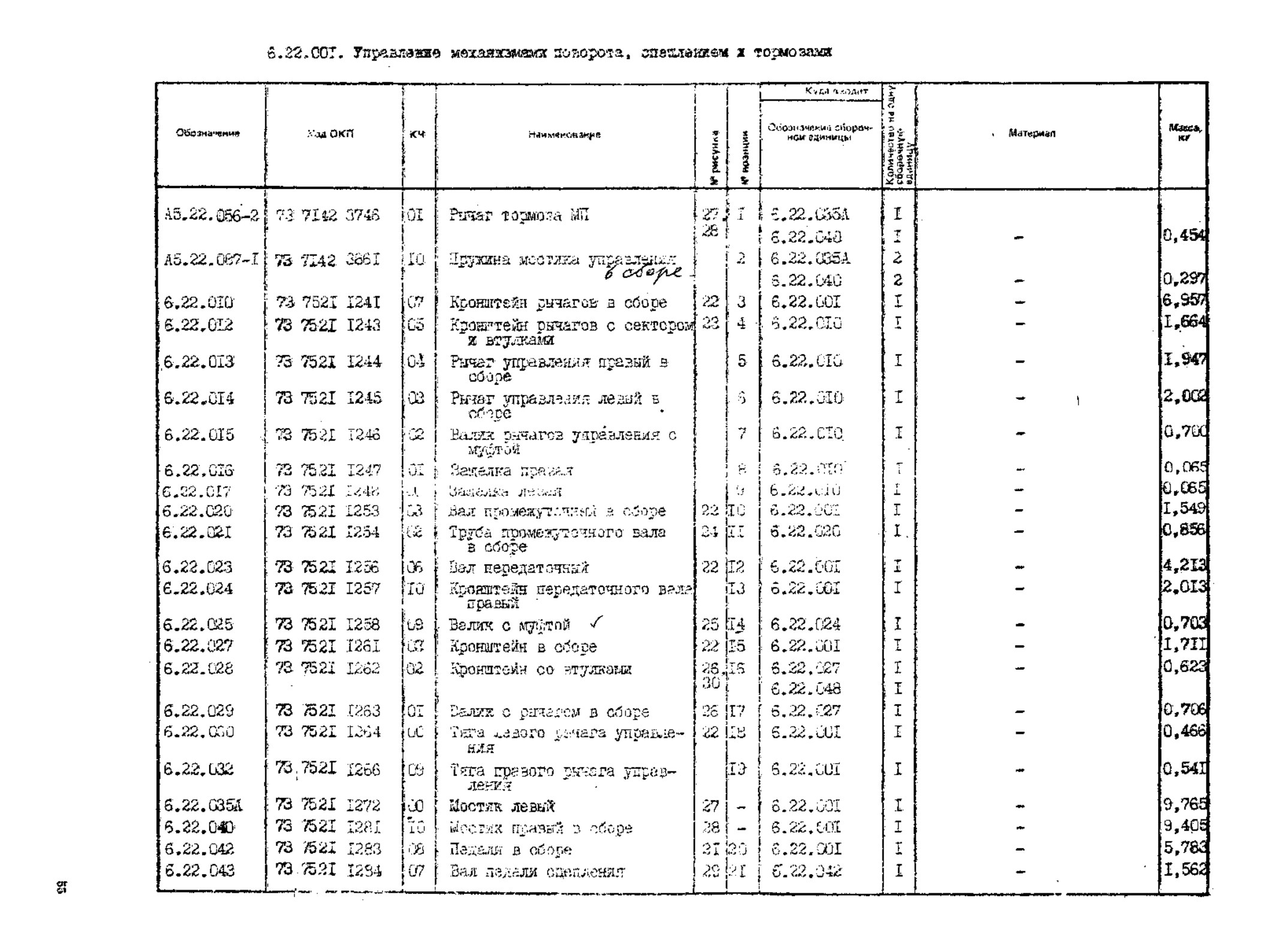

Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70. Номер на рисунке — заводская позиция, а не количество на складе.

Рисунки: рис. 21, рис. 22, рис. 23, рис. 24, рис. 25, рис. 26, рис. 27, рис. 28, рис. 29, рис. 30.

Товары узла

Поз.	Наименование	Заводской номер
—	Уплотнитель	6.22.175
—	Ось	6.22.179
—	Тяга рычага фрикциона МП	8.22.045
—	Вилка	8.22.170
—	Тяга	8.22.174
—	Рычаг	8.22.203
—	Ось	8.22.220
—	Кронштейн мостика левый	8.22.036
—	Труба левого мостика	8.22.038-1
