Редуктор промежуточный. Установка МТ-ЛБ — 6.12.001

Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.

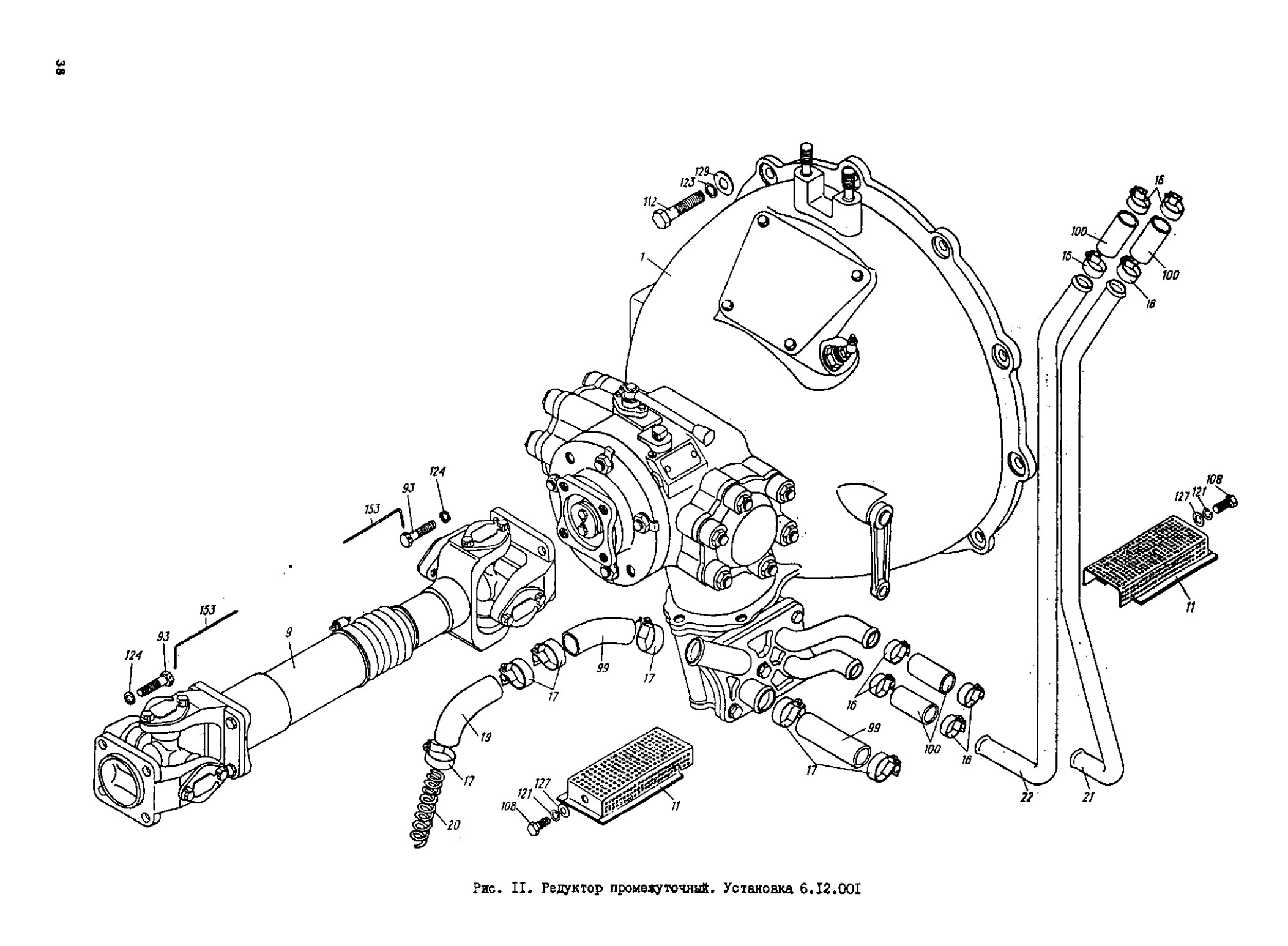

Рисунок 11: Редуктор промежуточный. Установка

Сверяйте позиции по заводскому рисунку и листам спецификации.

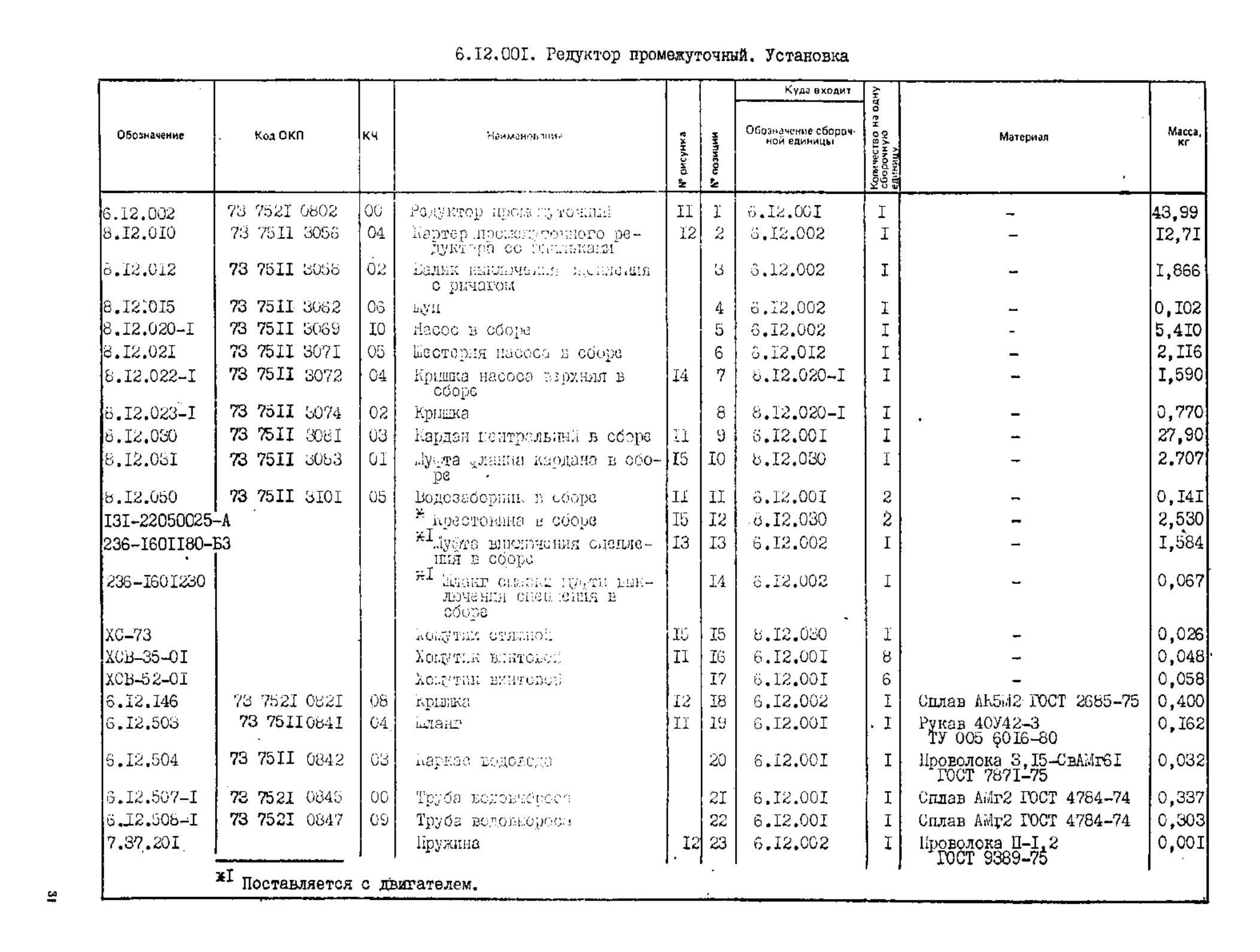

Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42. Номер на рисунке — заводская позиция, а не количество на складе.

Рисунки: рис. 11, рис. 12, рис. 13, рис. 14, рис. 15.

Товары узла

Поз.	Наименование	Заводской номер
—	Каркас водовода	6.12.504
—	Втулка	8.12.134
—	Втулка	8.12.135
—	Прокладка уплотнительная	8.12.147
—	Болт	8.12.230
—	Шайба	8.12.200
—	Корпус насоса	8.12.201
