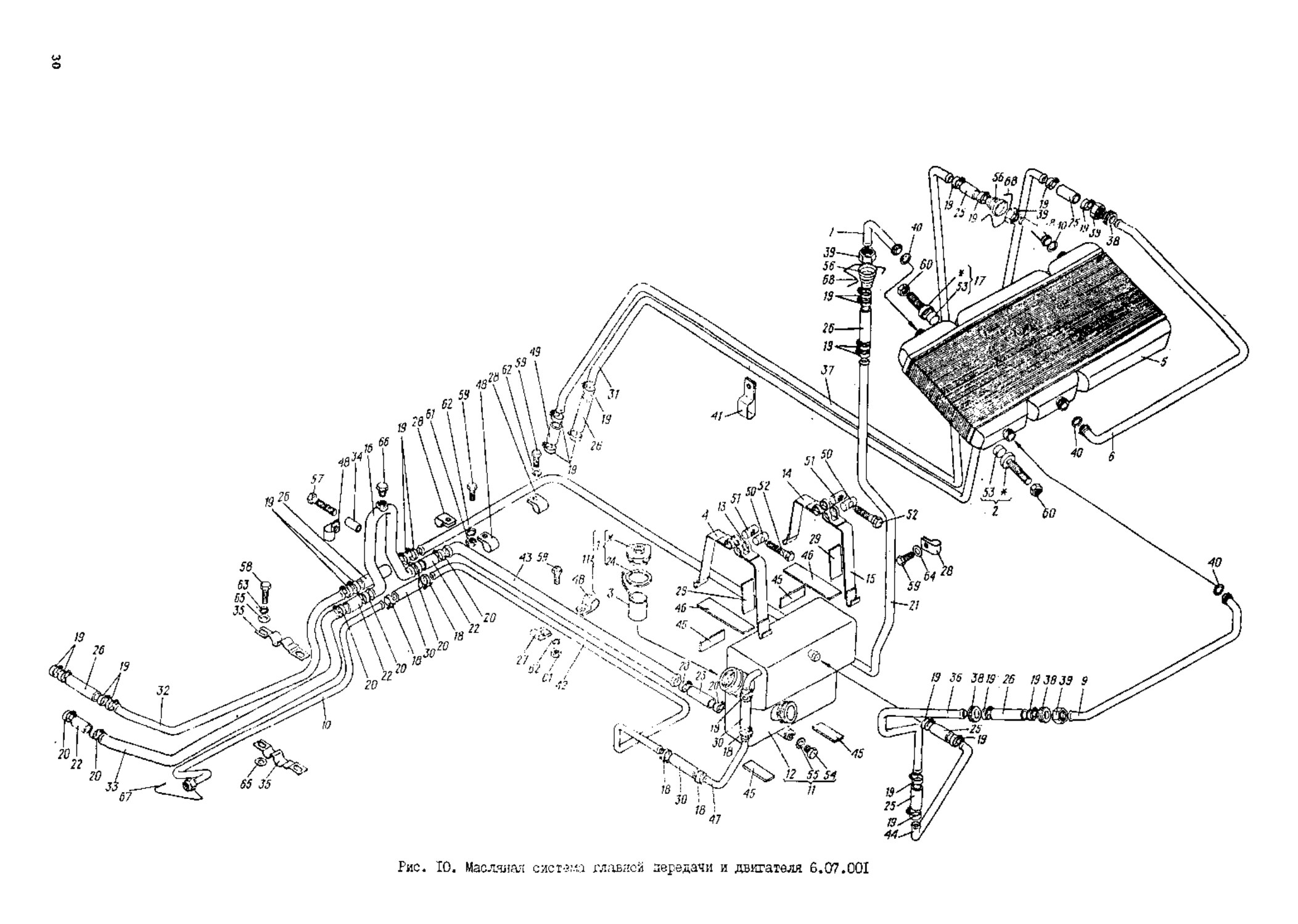

Масляная система главной передачи и двигателя МТ-ЛБ — 6.07.001
Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.
100%
Сверяйте позиции по заводскому рисунку и листам спецификации.
Открыть рисунок в полном размере

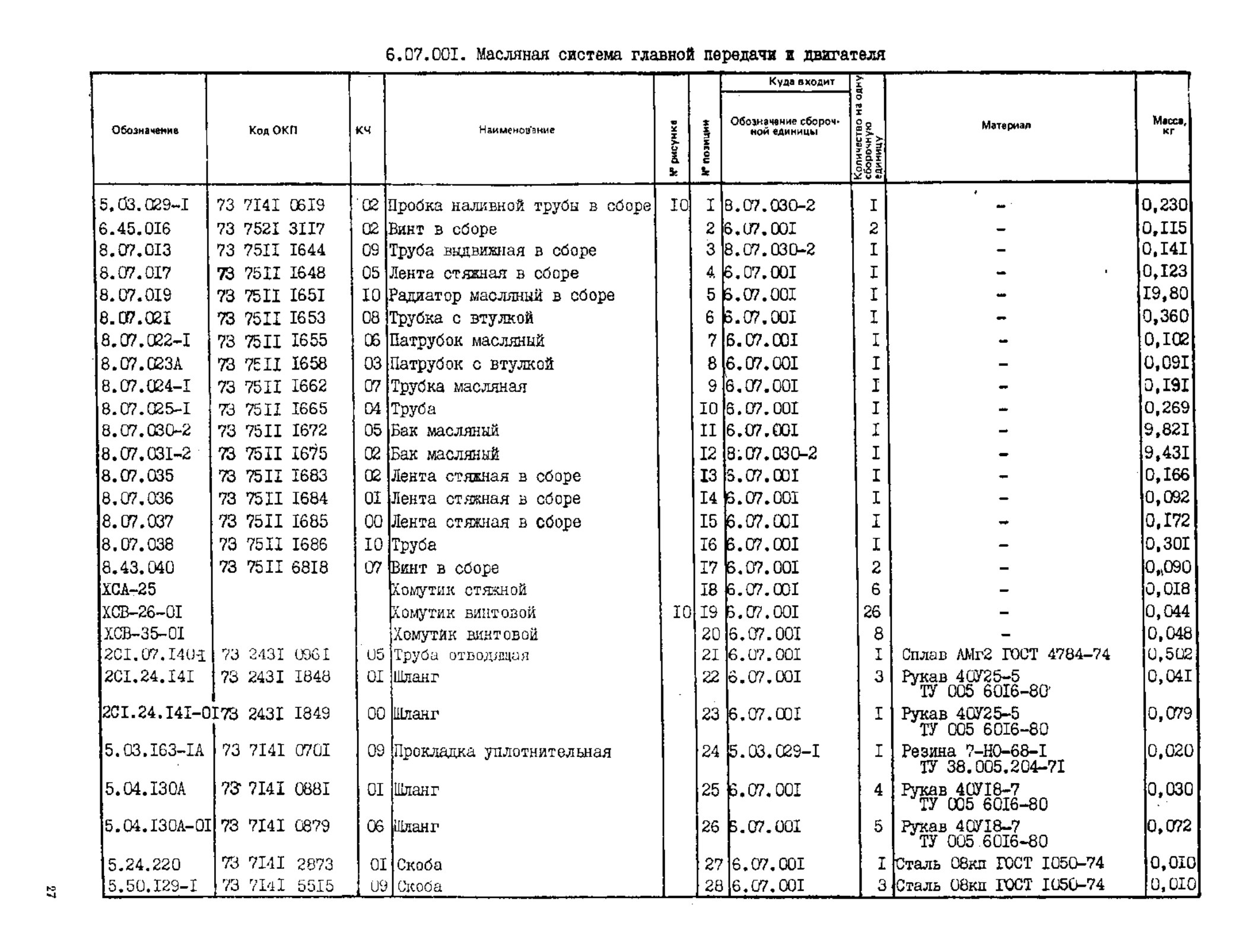

Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 27, 28, 29, 30. Номер на рисунке — заводская позиция, а не количество на складе.
Товары узла
| Поз. | Наименование | Заводской номер | |
|---|---|---|---|
| — | Труба | 8.07.144-2 | |
| — | Шланг | 5.04.130А-01 | |
| — | Прокладка хомута | 8.02.198 | |
| — | Лента стяжная в сборе | 8.07.035 | |
| — | Лента стяжная в сборе | 8.07.036 | |
| — | Труба | 8.07.038 | |
| — | Трубка слива | 8.07.156-2 | |
| — | Трубка | 8.07.161-3 | |
| — | Кольцо предохранительное | 8.07.165 |
Заводские листы
Схемы и ведомости показаны в исходном виде. Масштабируйте лист или откройте его полностью, чтобы прочитать заводские номера.
Показаны только подтверждённые ссылки на товары. Полная спецификация узла приведена на заводских листах.
