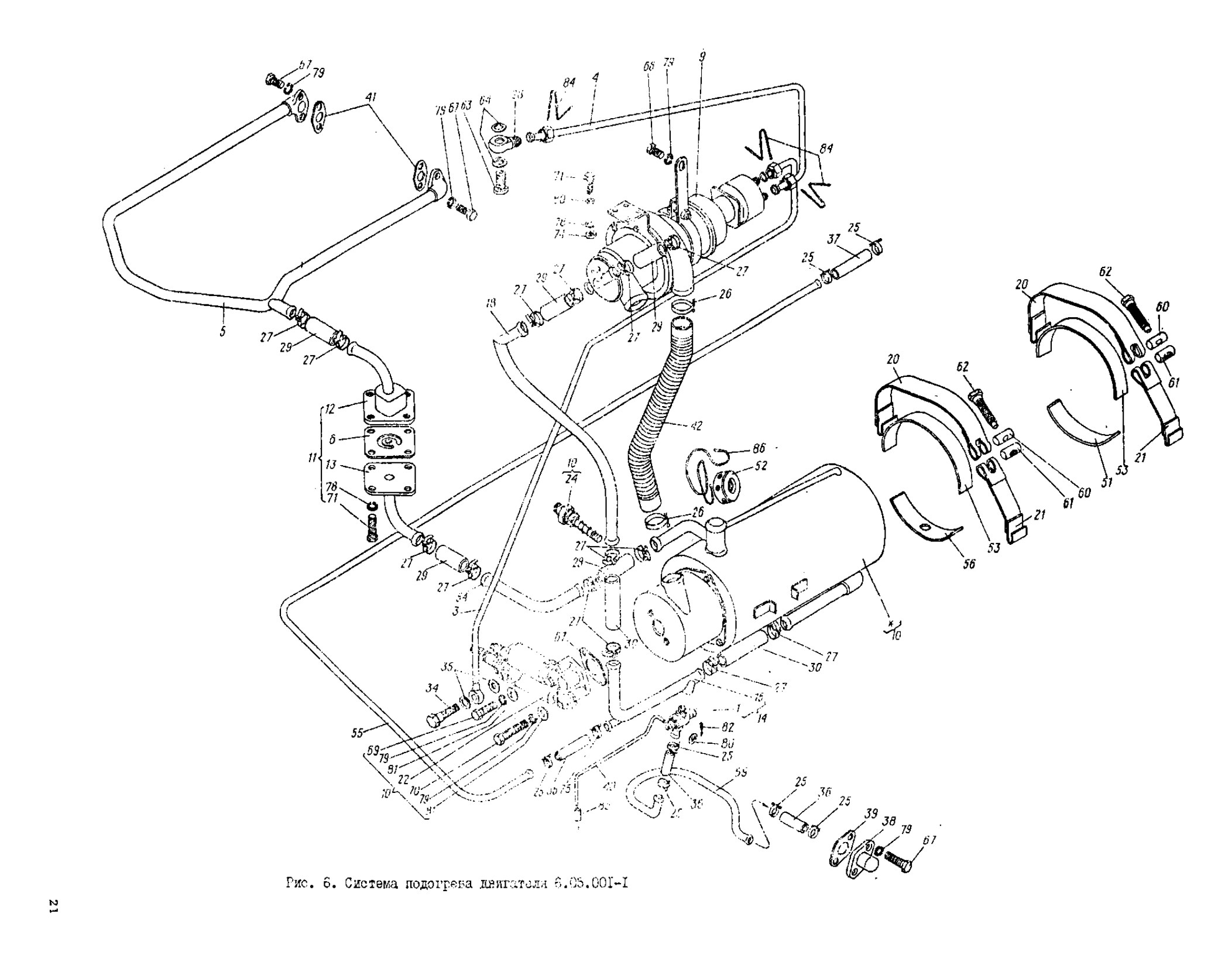

Система подогрева двигателя МТ-ЛБ — 6.05.001-1
Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.
100%
Сверяйте позиции по заводскому рисунку и листам спецификации.
Открыть рисунок в полном размере
Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 17, 18, 19, 20, 21, 22. Номер на рисунке — заводская позиция, а не количество на складе.
Товары узла
| Поз. | Наименование | Заводской номер | |
|---|---|---|---|
| — | Шланг | 8.03.261-02 | |
| — | Патрубок клапана в сборе | 8.05.064 | |
| — | Труба слива с краником | 8.05.066-2 | |
| — | Прокладка | 8.05.170 | |
| — | Прокладка поддона | 8.05.198-2 | |
| — | Прокладка | 8.05.199 | |
| — | Труба отвода воды | 8.05.292 | |
| — | Бобышка | 8.24.149 | |
| — | Хомут | 6.05.103 | |
| — | Труба обводная со штуцерами | 8.05.015 | |
| — | Шланг | 8.05.158 | |
| — | Фланец | 8.05.172 | |
| — | Прокладка | 8.05.192 | |
| — | Прокладка котла нижняя | 8.05.289 | |
| — | Трубка | 8.05.294-2 |

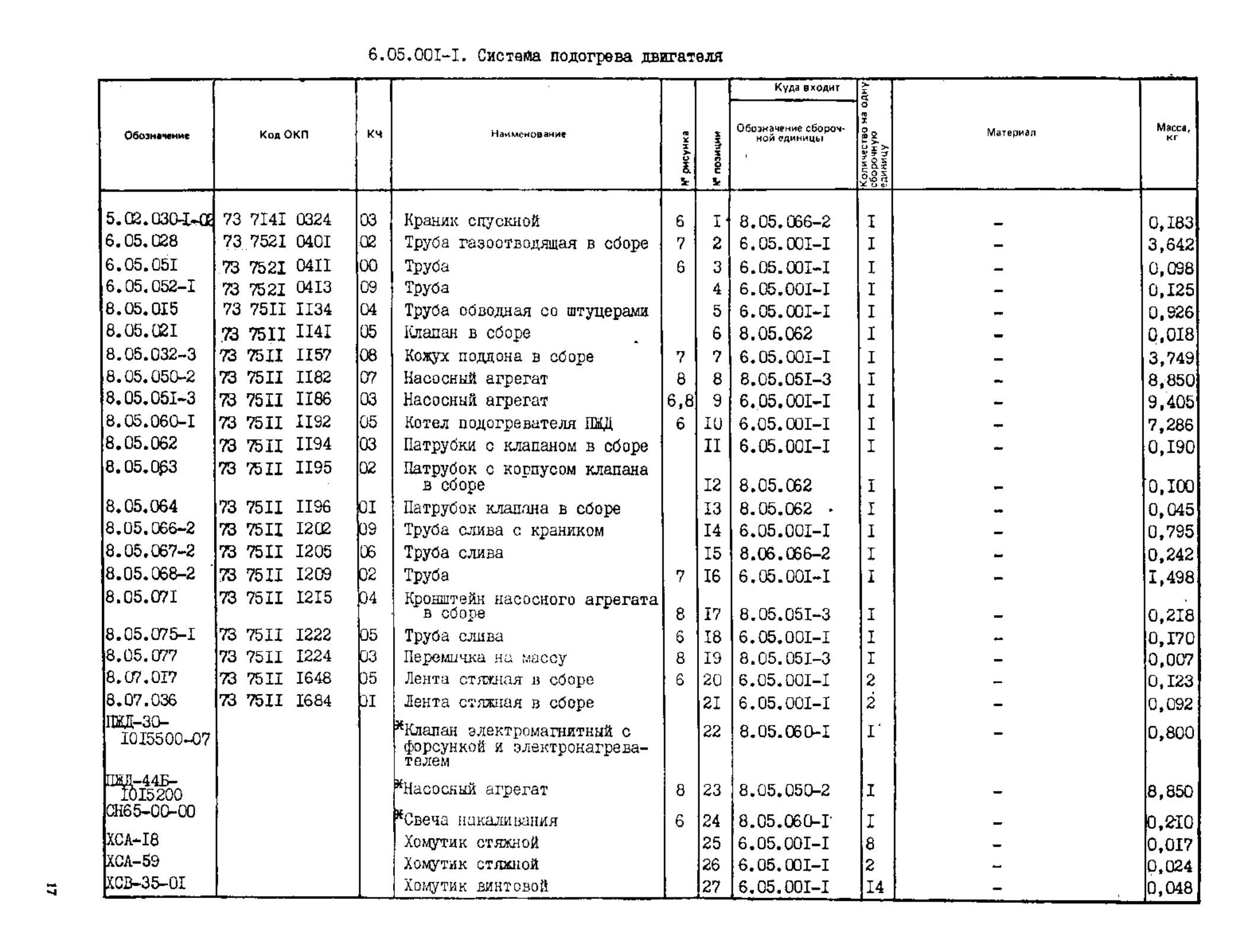

Заводские листы
Схемы и ведомости показаны в исходном виде. Масштабируйте лист или откройте его полностью, чтобы прочитать заводские номера.
Показаны только подтверждённые ссылки на товары. Полная спецификация узла приведена на заводских листах.
