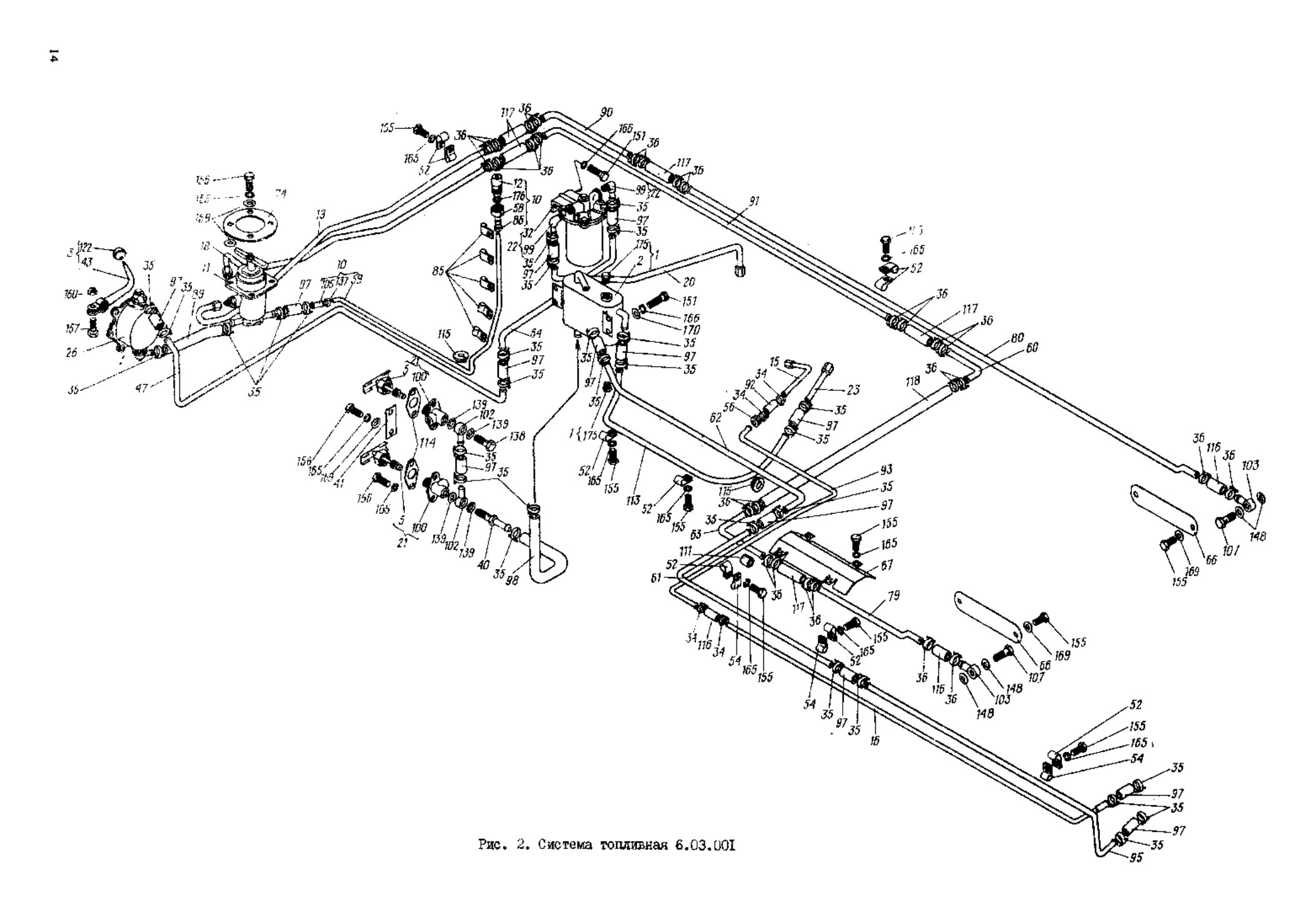

Система топливная МТ-ЛБ — 6.03.001
Выберите рисунок. Для подбора сверяйте заводские номера на листах спецификации.
100%
Сверяйте позиции по заводскому рисунку и листам спецификации.
Открыть рисунок в полном размере

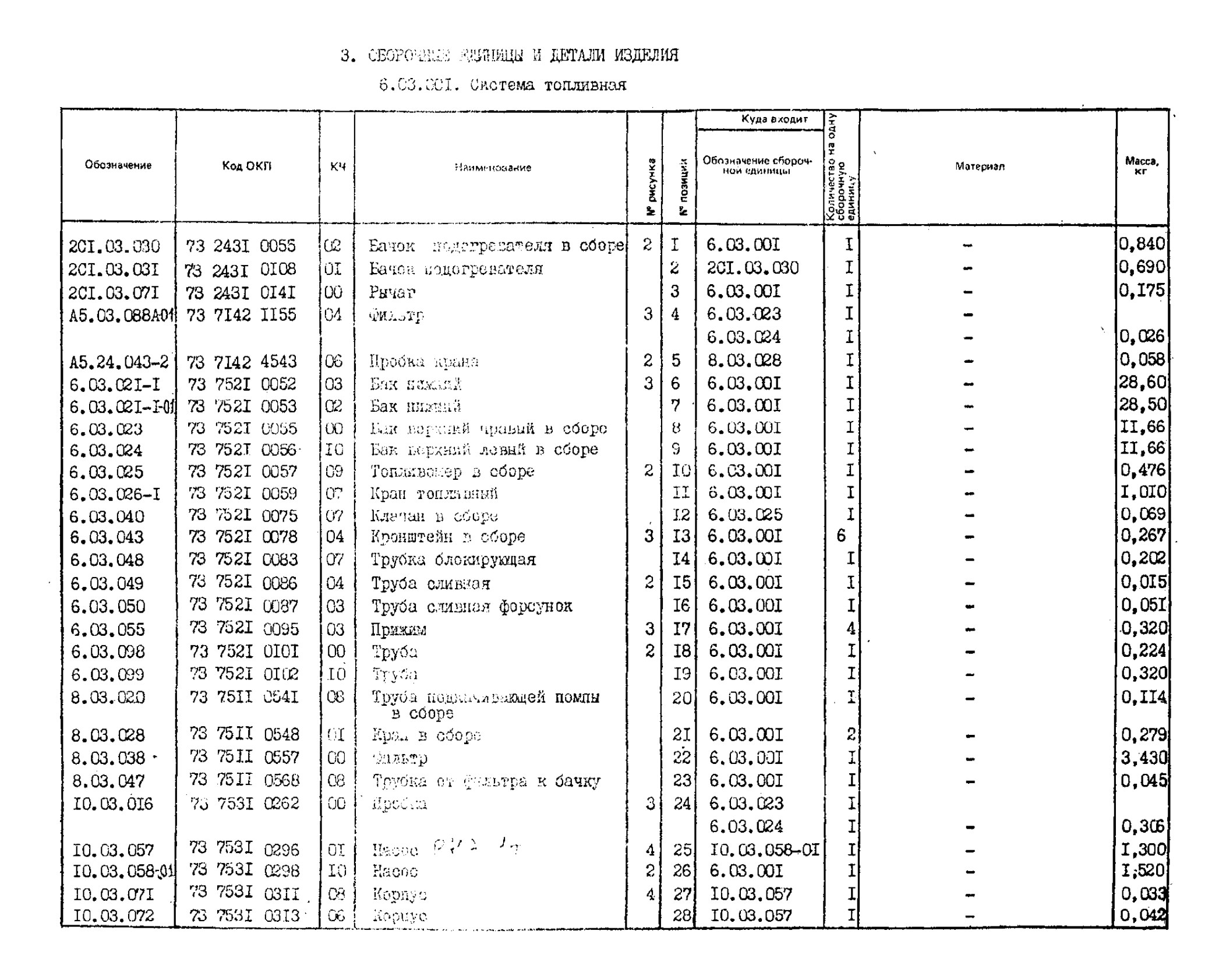

Источник: «МТ-ЛБ. Каталог деталей и сборочных единиц», 6.00.001 КД, Воениздат, 1985, страницы 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16. Номер на рисунке — заводская позиция, а не количество на складе.
Товары узла
| Поз. | Наименование | Заводской номер | |
|---|---|---|---|
| — | Прижим | 6.03.055 | |
| — | Крышка | 6.03.173 | |
| — | Щиток | 6.03.174 | |
| — | Труба | 6.03.190 | |
| — | Накладка | 6.03.218 | |
| — | Труба заборная к крану правая | 6.03.227 | |
| — | Болт | 6.03.235-1 | |
| — | Труба слива | 6.03.238 | |
| — | Шайба уплотнения | 8.03.259 | |
| — | Шланг | 8.03.261-03 | |
| — | Лента хомута | 6.03.176 | |
| — | Упор | 6.03.177 | |
| — | Угольник поворотный двойной | 8.03.108 | |
| — | Чашка | 8.43.203 |
Заводские листы
Схемы и ведомости показаны в исходном виде. Масштабируйте лист или откройте его полностью, чтобы прочитать заводские номера.
Показаны только подтверждённые ссылки на товары. Полная спецификация узла приведена на заводских листах.
