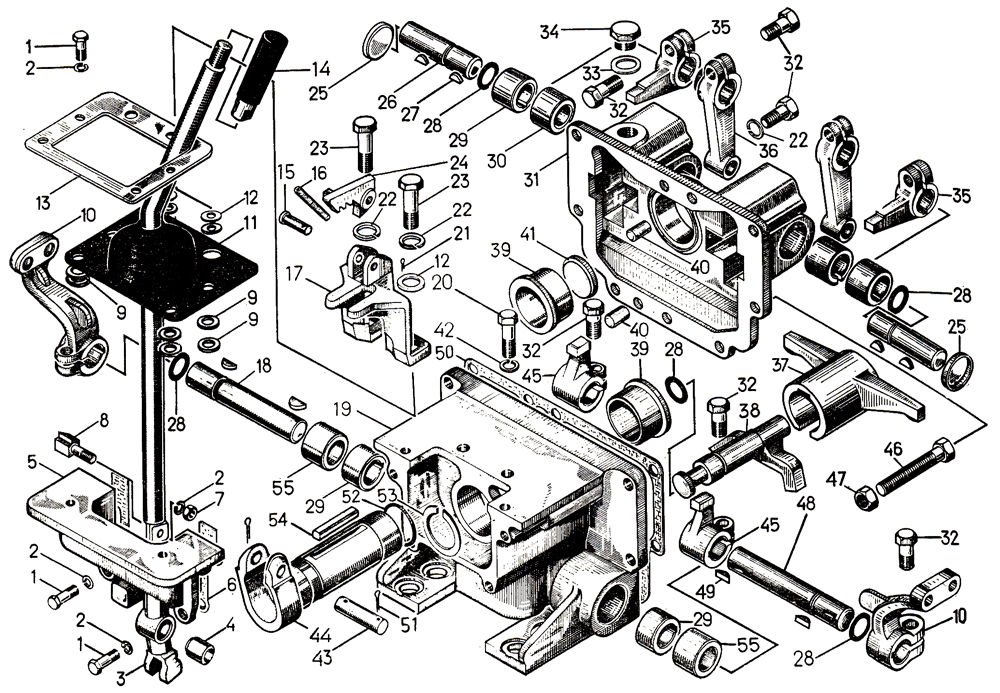

Механизм управления поворотом Т-130 Б-130
Механизм управления поворотом Т-130 Б-130
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| — | 24-13-102СП | Корпус | 1 |
| — | 24-13-103СП | Корпус | 1 |
| — | 24-13-104СП | Крышка | 1 |
| 1 | — | Болт М8×20.58.019 | 8 |
| 2 | — | Шайба 8Т 65Г 09 | 9 |
| 3 | 24-13-101СП | Рычаг | 1 |
| 4 | 35-13-18 | Втулка | 1 |
| 5 | 24-13-6 | Кожух | 1 |
| 6 | 700-40-3115 | Прокладка | 1 |
| 7 | — | Гайка М8.6.019 | 1 |
| 8 | 35-13-15 | Зуб | 1 |
| 9 | 31434 | Шайба | 12 |
| 10 | 50-13-29 | Рычаг | 2 |
| 11 | 700-40-2590 | Чехол | 1 |
| 12 | 31308 | Шайба | 6 |
| 13 | 50-13-21 | Рамка | 1 |
| 14 | 15202СП | Рукоятка | 1 |
| 15 | 35-13-20 | Палец | 1 |
| 16 | 700-38-2089 | Пружина | 1 |
| 17 | 24-13-33 | Кронштейн | 1 |
| 18 | 24-13-21 | Валик | 1 |
| 19 | 24-13-3 1 | Корпус | 1 |
| 20 | 284S1 | Болт | 4 |
| 21 | — | Шплинт 2×14 | 1 |
| 22 | — | 10ОТ 65Г 09 | 2 |
| 23 | — | Болт М10×35.58.019 | 2 |
| 24 | 24-13-8 | Рычаг | 1 |
| 25 | 13410 | Заглушка | 2 |
| 26 | 24-13-18 | Валик | 2 |
| 27 | 700-34-2040 | Шпонка | 4 |
| 28 | — | Кольцо 020-025-30-2-2 | 5 |
| 29 | 50-15-22 | Втулка | 2 |
| 30 | 50-13-26 | Втулка | 2 |
| 31 | 24-13-4 1 | Крышка | 1 |
| 32 | — | Болт М10×25.58.019 | 6 |
| 33 | — | Кольцо 22×30 | 1 |
| 34 | 2621 | Пробка | 1 |
| 35 | 35-13-11-1 | Рычаг | 2 |
| 36 | 18-17-29-1 | Рычаг | 2 |
| 37 | 35-13-9 | Рычаг | 1 |
| 38 | 50-13-101СП | Рычаг | 1 |
| 39 | 35-13-16-1 | Втулка | 2 |
| 40 | 32232 | Штифт | 2 |
| 41 | 18-17-9 | Заглушка | 1 |
| 42 | — | 16ОТ 65Г 09 | 4 |
| 43 | 35-13-30 | Палец | 1 |
| 44 | 24-13-105СП | Валик | 1 |
| 45 | 50-13-2 | Рычаг | 2 |
| 46 | 700-28-2381 | Болт | 2 |
| 47 | — | Гайка M10.6.019 | 2 |
| 48 | 24-13-20 | Валик | 1 |
| 49 | 34128 | Шпонка | 4 |
| 50 | 700-40-3114 | Прокладка | 1 |
| 51 | — | Шплинт 3,2×25 | 2 |
| 52 | — | Кольцо 038-046-46-2-2 | 1 |
| 53 | 18-17-87 | Кольцо | 1 |
| 54 | 700-34-2048 | Шпонка | 1 |
| 55 | 50-13-56 | Втулка | 2 |
| 1 Отдельно не поставляется, заказывать комплект 24-13-102СП. | |||
