Схема расположения подшипников на тракторе с гидромеханической трансмиссией ЧТЗ

Описание

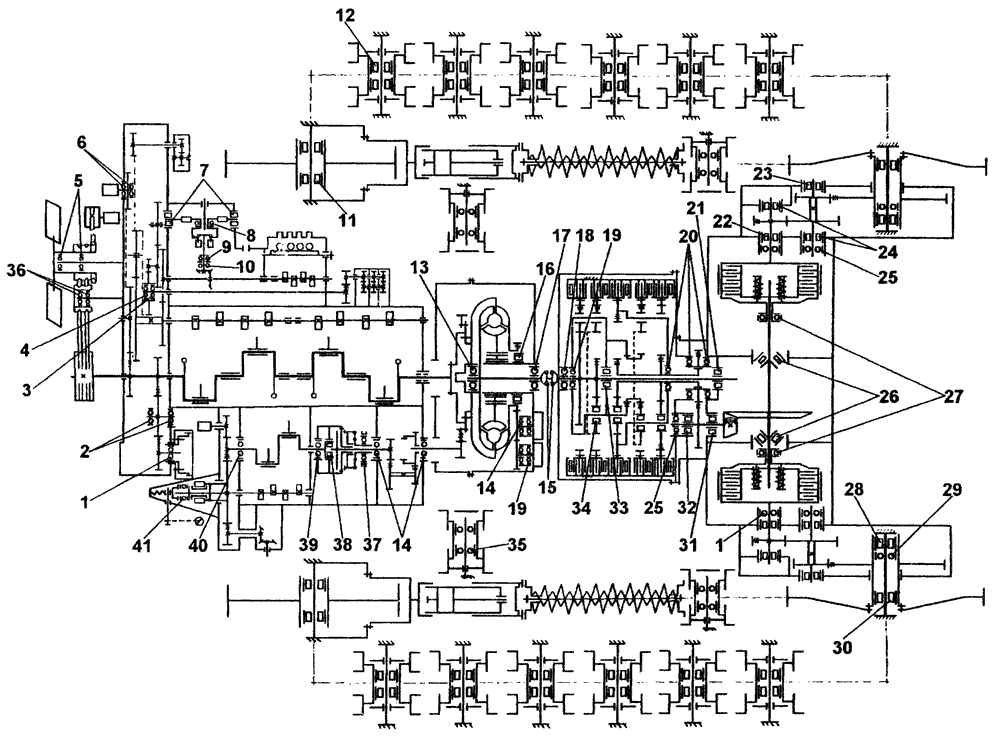

Схема расположения подшипников на тракторе Т10М с гидромеханической трансмиссией
Позиция на рис.	Обозначение подшипника	Тип подшипника	Размеры, мм	Масса, кг
Позиция на рис.	Обозначение подшипника	Тип подшипника	Размеры, мм	Масса, кг	1	118	Шариковый радиальный однорядный	90x140x24	1,2
2	407	Шариковый радиальный однорядный	35x100x25	0,923
3	307	Шариковый радиальный однорядный	35x80x21	0,434
4	308	Шариковый радиальный однорядный	40x90x23	0,635
5	306	Шариковый радиальный однорядный	30x72x19	0,339
6	304A	Шариковый радиальный однорядный	20x52x15	0,148
7	941/15	Роликовый игольчатый с одним наружным штампованным кольцом	15x20x12	0,011
8	8205	Шариковый радиальный одинарный	25x47x15	0,111
9	8104	Шариковый упорный однорядный	20x35x10	0,039
10	203	Шариковый радиальный однорядный	17x40x12	0,065
11	2614K2 272614КМУ	Роликовый радиальный с короткими цилиндрическими роликами	70x150x51	3,98
12	954712К8	Роликовый радиальный с короткими цилиндрическими роликами	60x120x43	2,62
13	176309Е 176309	Шариковый радиальноупорный однорядный	45x100x25	0,903
14	208 208К	Шариковый радиальный однорядный	40x80x18	0,359
15	804707КЗС10	Роликовый, игольчатый, карданный	33,65x50x36,9	0,24
16	32121Л 21-32121Л	Роликовый радиальный с короткими цилиндрическими роликами	105x160x26	2,05
17	176218БЗ 176218	Шариковый радиальноупорный однорядный	90x160x30	2,68
18	214	Шариковый радиальный однорядный	70x125x24	1,08
19	114	Шариковый радиальный однорядный	70x110x20	0,608
20	1000920Л 56-1000920Л	Шариковый радиальный однорядный	100x140x20	1,02
21	12210К1	Роликовый радиальный с короткими цилиндрическими роликами	50x90x20	0,538
22	70-32315К1М	Роликовый радиальный с короткими цилиндрическими роликами	75x160x37	3,543
23	70-32417М	Роликовый радиальный с короткими цилиндрическими роликами	85x210x52	9,9
24	70-32612К1М	Роликовый радиальный с короткими цилиндрическими роликами	60x130x46	2,86
25	700-39-2302 (213)	Шариковый радиальный однорядный	65x120x23	0,983
26	7516А	Роликовый конический однорядный	80x140x35,5	2,12
27	46120 120	Шариковый радиальноупорный однорядный	100x150x24	1,28
28	70-2228КМ	Роликовый радиальный с короткими цилиндрическими роликами	140x250x42	2,28
29	228А	Шариковый радиальный однорядный	140x250x42	9,00
30	2224КМ	Роликовый радиальный с короткими цилиндрическими роликами	120x215x40	5,81
31	700-39-2303 (2615КМ)	Роликовый радиальный с короткими цилиндрическими роликами	75x160x55	5,1
32	2313КМ	Роликовый радиальный с короткими цилиндрическими роликами	65x120x23	2,4
33	700-39-2297 (42212КМ)	Роликовый радиальный с короткими цилиндрическими роликами	60x110x23	0,90
34	K35x43x35ZW (NNR)	Роликовый игольчатый с металлическим сепаратором (производство KML)	35x43x35	0,170
35	311	Шариковый радиальный однорядный	55x120x29	1,35
36	206A; 206K	Шариковый радиальный однорядный	30x62x16	0,207
37	1000909	Шариковый радиальный однорядный	45x68x12	0,121
38	3K20x34x24,3E 45804	Роликовый радиальный с длинными цилиндрическими роликами	20x34x25	0,066
39	211AK	Шариковый радиальный однорядный	55x100x21	0,746
40	210AK	Шариковый радиальный однорядный	50x90x20	0,476
41	8103H 8103	Шариковый упорный однорядный	17x30x9	0,027
-	941/17	Роликовый игольчатый с одним наружным штампованным кольцом	17x23x14	0,016
-	942/20	Роликовый игольчатый с одним наружным штампованным кольцом	20x26x20	0,028
-	943/20	Роликовый игольчатый с одним наружным штампованным кольцом	20x26x25	0,035
-	943/25	Роликовый игольчатый с одним наружным штампованным кольцом	25x32x25	0,048
-	ШС 10	Шарнирный	10x20x9-6	0,012
