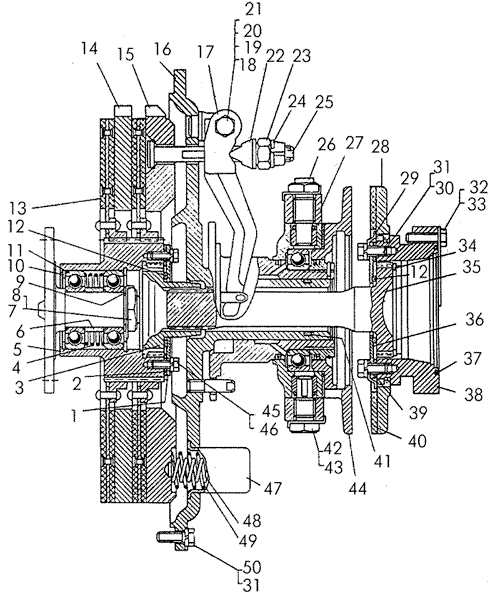

Муфта сцепления в разрезе ЧТЗ Муфта сцепления

Муфта сцепления Т-170
Поз.	Наименование	Артикул	Кол-во в сборке
0	Муфта сцепления 18-14-4СП		1
0	Муфта сцепления болотоходных тракторов 20-14-2СП		1
1	Крышка 18-14-114		1
2	Прокладка	700-40-2532	1
3	Муфта 18-14-78		1
4	Пружина	38462	1
5	Барабан зубчатый 18-14-104		1
6	Втулка	18-14-62	1
7	Шайба 3170		1
8	Гайка 700-30-2032		1
9	Пластина	50-14-2	1
10	Кольцо 18-14-66		2
11	Подшипник 180308У1С9Ш или 180308УС9		2
12	Кольцо 46812		2
13	Диск ведомый 18-14-135СП		2
14	Диск ведущий 18-14-44		1
15	Диск нажимной 50-14-64		1
16	Фланец 18-14-142СП		1
17	Рычаг 18-14-92		3
18	Палец	18-14-49	3
19	Ролик	18-14-69	3
20	Гайка	М12Х1,25-6Н.6А.019	3
21	Шплинт	3,2Х25.019	3
22	Призма 18-14-47		3
23	Гайка 18-14-130		3
24	Проволока	КОЗ	5
25	Болт 18-14-131		3
26	Палец 18-14-128		1
27	Рычаг 24-14-104СП		1
28	Тормозок 18-14-140-01СП		1
29	Пластина 18-14-122		4
30	Болт	М12Х25.88.45.019	4
31	Шайба	12ОТ65Г09	16
32	Болт 12304		8
33	Пластина замковая 31545		4
34	Кольцо 700-58-2520		1
35	Вал 50-14-23		1
36	Крышка 18-14-125		1
37	Кольцо	21363	1
38	Муфта 50-14-26		1
39	Прокладка	700-40-5259	1
40	Накладка фрикционная 18-14-135		1
41	Кольцо	700-40-2122
42	Палец 18-14-127		1
43	Пластина 31364		2
44	Муфта включения 18-14-133СП		1
45	Болт	М10Х25.46.019	4
46	Шайба 10 ОТ 65Г		4
47	Стакан 50-14-63		12
48	Пружина 38461		12
49	Пружина 38460		12
50	Болт	М12-6qХ35.46.019	12
