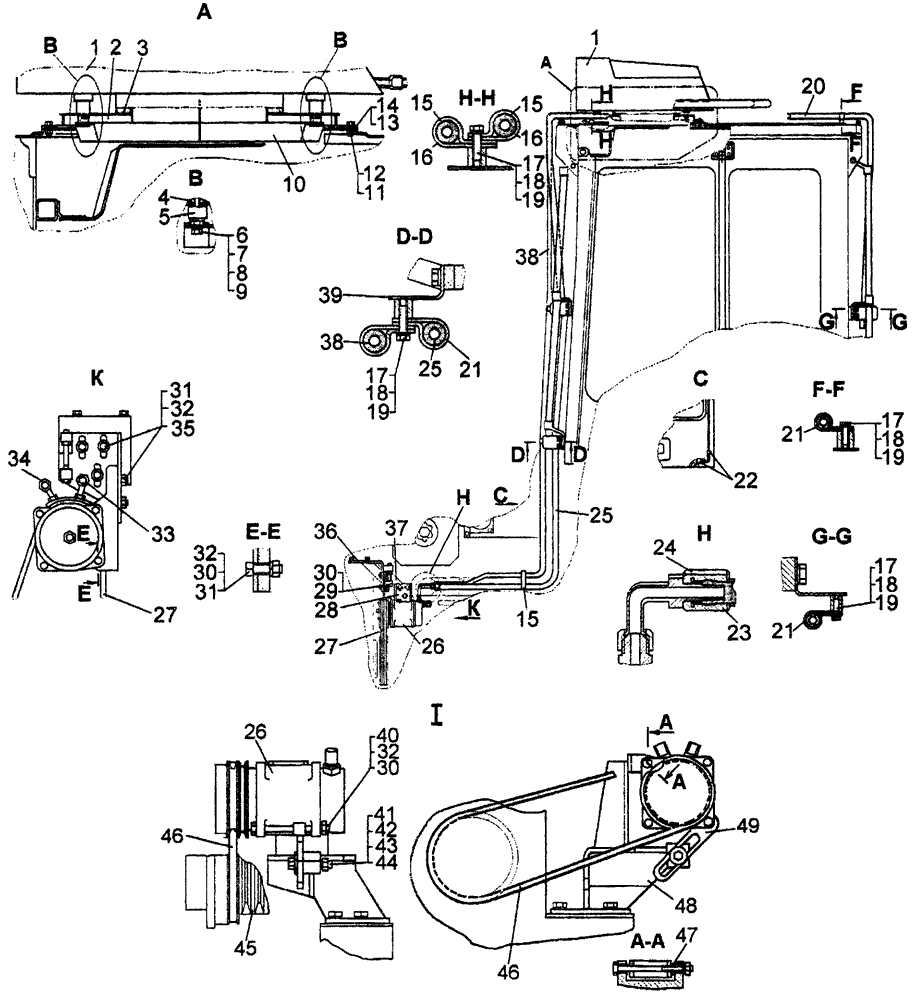

Установка кондиционера RIO-3000 ЧТЗ
Установка кондиционера RIO-3000 ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 700-10-228СП | Конденсаторно-испарительный блок кондиционера RIO-3000 | 1 |
| 2 | 700-23-1491СП | Короб | 1 |
| 3 | - | Уплотнение 1 | 1 |
| 4 | - | Амортизатор 1 | 4 |
| 5 | 700-23-3045 | Проставка | 4 |
| 6 | - | Шайба | 12 |
| 7 | - | Болт | 4 |
| 8 | - | Шайба | 4 |
| 9 | - | Болт | 4 |
| 10 | - | Воздушный диффузор | 1 |
| 11 | - | Гайка М8-7Н.6.019 | 14 |
| 12 | - | Шайба 8Т 65Г 09 | 14 |
| 13 | 700-40-8354 | Уплотнение | 2 |
| 14 | 700-40-8355 | Уплотнение | 2 |
| 15 | 700-40-9313 | Прокладка | 4 |
| 16 | 261115 | Хомут | 4 |
| 17 | - | Болт M6-6gx12.88.35.019 | 7 |
| 18 | - | Шайба 6Т 65Г 09 | 7 |
| 19 | - | Шайба 6.01.019 | 7 |
| 20 | - | Трубка слива конденсата 1 | 1 |
| 21 | - | Хомут 1 | 14 |
| 22 | 64-47-62 | Скоба | 2 |
| 23 | - | Муфта к штуцеру 5/8" 1 | 1 |
| 24 | - | Муфта к штуцеру ½" 1 | 1 |
| 25 | 700-23-1604СП | Рукав с арматурой 5/8" в сборе | 1 |
| 26 | - | Компрессор «SANDEN» SD-508 | 1 1 |
| 27 | - | Ремень А-950 | 1 |
| 28 | 64-47-1 | Кронштейн | 1 |
| 29 | 700-28-2541СП | Болт | 1 |
| 30 | - | Гайка М10-7Н.6.019 | 4; 2 2 |
| 31 | - | Болт M10-6gx30.58.019 | 10 |
| 32 | - | Шайба 10 ОТ 65Г 09 | 10; 2 2 |
| 33 | - | Штуцер ½" 1 | 1 |
| 34 | - | Штуцер 5/8" 1 | 1 |
| 35 | - | Шайба 10.02.019 | 6 |
| 36 | 64-47-102СП | Кронштейн | 1 |
| 37 | 64-47-1О3СП | Кронштейн | 1 |
| 38 | 700-23-1603СП | Рукав с арматурой ½" в сборе | 1 |
| 39 | 700-23-1223СП | Кронштейн | 3 |
| 40 | 700-28-877 | Болт | 2 |
| 41 | 28648 | Болт | 1 |
| 42 | 31372 | Шайба | 1 |
| 43 | - | Шайба 12 ОТ 65Г 09 | 1 |
| 44 | - | Гайка М12-7Н.6 | 1 |
| 45 | Э-37817-01 | Шкив | 1 |
| 46 | - | Ремень тип А-1340 2 | 1 |
| 47 | 31308-1 | Шайба | 4 |
| 48 | 700-07-323СП | Кронштейн | 1 |
| 49 | 700-07-324СП | Серьга | 1 |
| I - Вариант установки компрессора. | |||
| 1 Из комплекта кондиционера RIO-3000.
2 При установке компрессора по варианту I. | |||
