Площадка трактора с механической трансмиссией ЧТЗ

/

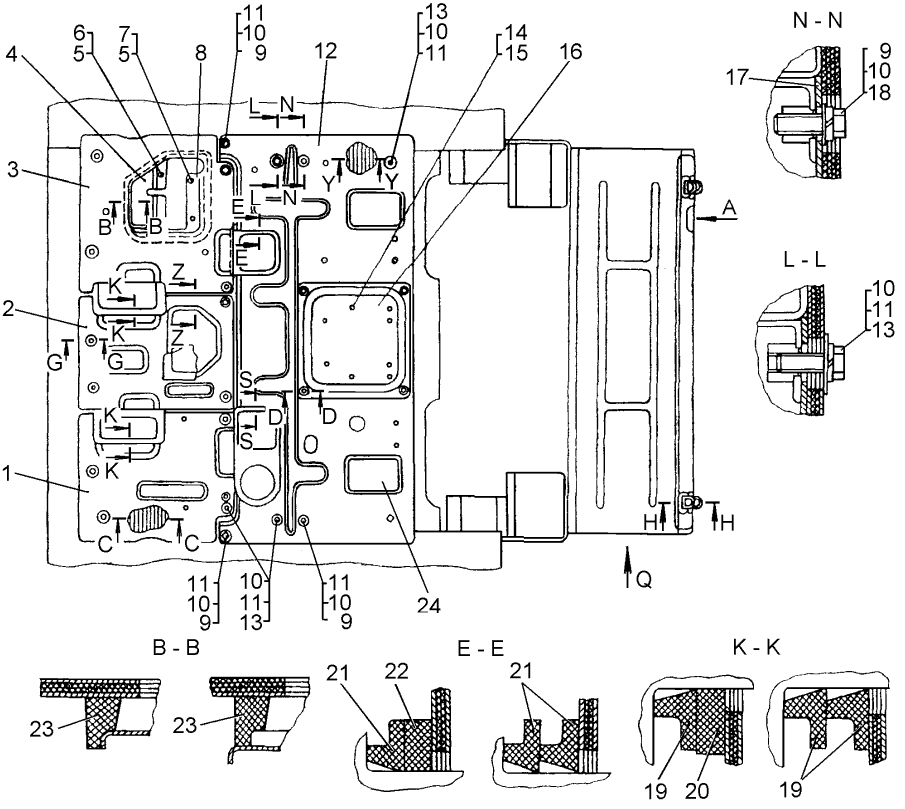

Площадка для трактора Т10М с механической трансмиссией
#Номер запчастиНаименование деталиКол-во в сборке
-50-24-36-04СП
48-24-14-03СП 1
Площадка
(для трактора с механической трансмиссией)
1
150-24-281СППанель1
250-24-283-01СППанель1
350-24-282СП 1Панель1
450-24-206СП 1Пластина1
5-Шайба 8Т 65Г 094, 8 1
6700-28-2176Болт2
7-Болт М8-6g×25.88.35.0192, 6 1
850-24-205СППластина1
9-Болт М12-6g×35.58.0194
10-Шайба 12 ОТ 65Г 0920
1131372Шайба14
1250-24-210СППанель1
13-Болт М12-6g×45.58.01912
14-Болт М10-6g×25.58.0192
15-Шайба 10 ОТ 65Г 092
1650-23-260СПОпора1
1750-24-227CПБалка1
183135-1Шайба6
19-Уплотнитель ГФ-700.700-40-7226-14, 2 2
20700-40-7226Уплотнение2
21-Уплотнитель ПФ-600.700-40-7221-12, 1 3
22700-40-7221Уплотнение1
23-Уплотнитель ПФ-600.700-40-7222-11
2450-24-361СПУстановка уплотнений рычагов1
1 Для болотоходного трактора.
2 При применении совместно с деталью поз. 20.
3 При применении совместно с деталью поз. 22.

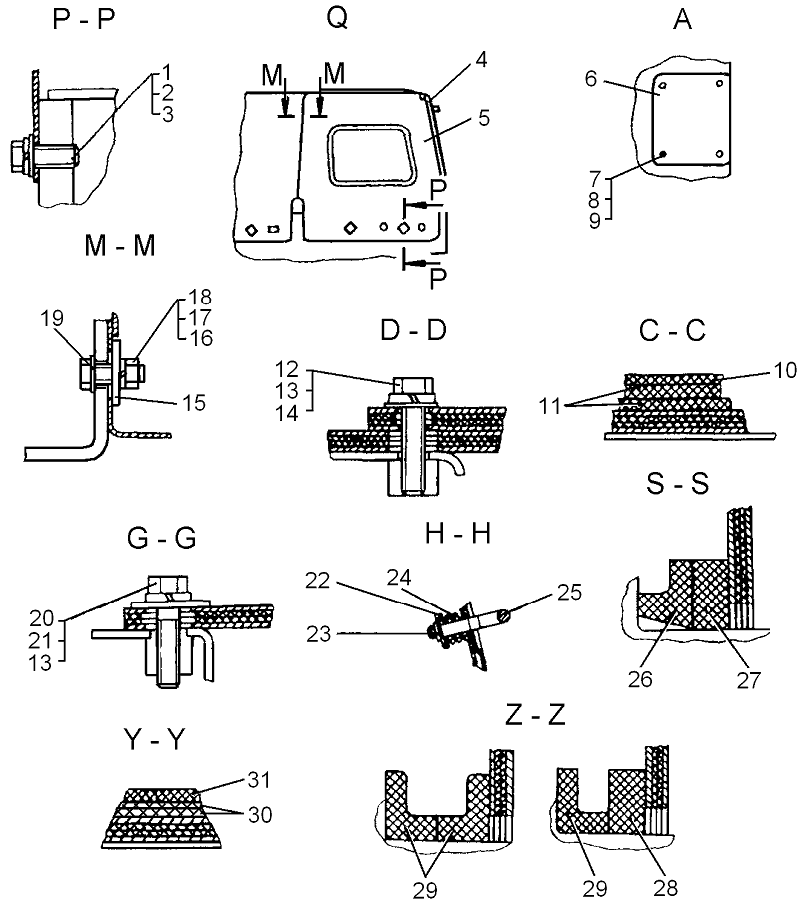

#Номер запчастиНаименование деталиКол-во в сборке
1-Болт М20×50.88.35.019 14
2-Шайба 20 ОТ 65Г 09 14
331109 1Шайба4
450-24-400Щиток1
548-24-109СП 1
48-24-109-01СП 1
Щиток1
650-24-393 1Крышка1
7-Болт М6-6g×16.58.019 14
8-Гайка М6-7Н.6.019 14
9-Шайба 6Т 65Г 09 14
10700-40-7774Коврик1
11700-40-7775-02Подкладка2
12-Болт М12-6g×55.58.0194
13-Шайба 12ОТ 65Г 0914
143135-1Шайба6
153197 1Шайба4
16-Болт М8-6g×25.88.35.0192, 6 1
17-Гайка М8-7H.6.019 14
18-Шайба 8Т 65Г 094, 8 1
1931386 1Шайба4
20-Болт М12-6g×45.58.01913
2131372Шайба14
2218-25-31Шайба-колпачок4
23-Шплинт 3,2×18.0194
2438385Пружина4
2518-25-32Упор4
26-Уплотнитель ПФ-600.700-40-7223-11
27700-40-7223Уплотнение1
28700-40-7220Уплотнение1
29-Уплотнитель ПФ-600.700-40-7220-11 2, 2
3050-24-290 1Коврик1
3150-24-291-01 1Подкладка2
1 Для болотоходного трактора.
2 При применении совместно с деталью поз. 28.
Площадка трактора с механической трансмиссией
