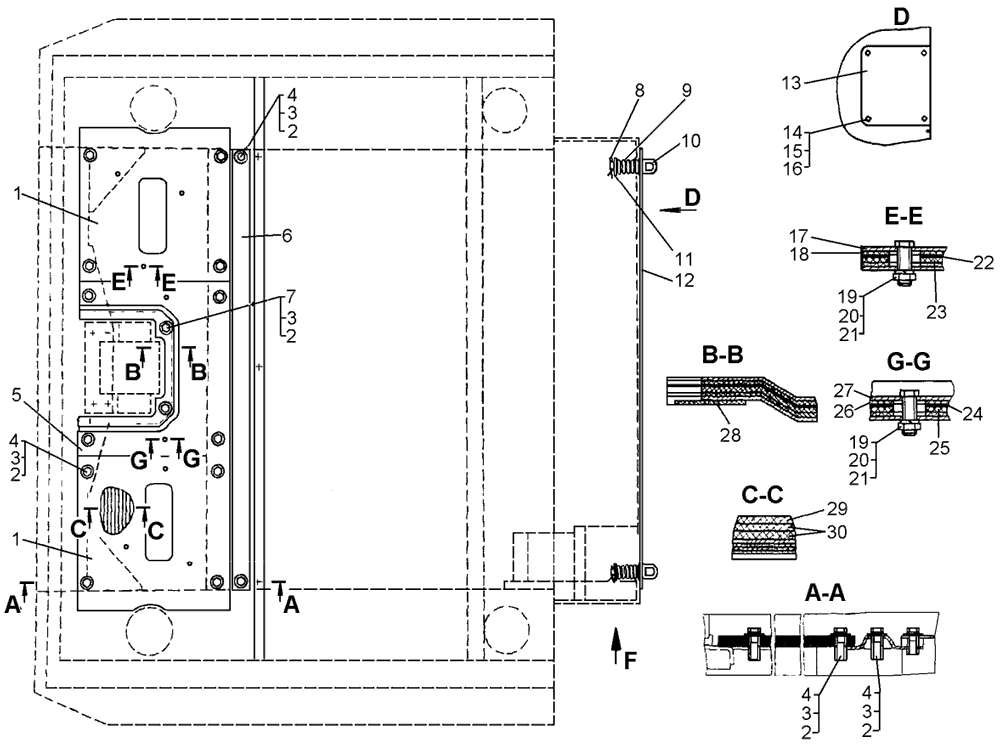

Площадка трактора с гидромеханической трансмиссией ЧТЗ
Площадка трактора с гидромеханической трансмиссией ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 64-24-6СП
64-24-6-05СП 1 | Площадка
(для трактора с гидромеханической трансмиссией) | 1 |
| 1 | 64-24-151СП | Панель | 2 |
| 2 | - | Болт М12-6g×45.58.019 | 12 |
| 3 | 31372 | Шайба | 14 |
| 4 | - | Шайба 12 ОТ 65Г 09 | 14 |
| 5 | 64-24-152СП | Панель | 1 |
| 6 | 64-24-142СП | Балка | 1 |
| 7 | - | Болт М12-6g×35.58.019 | 2 |
| 8 | - | Шплинт 3,2×18.019 | 4 |
| 9 | 38385 | Пружина | 4 |
| 10 | 18-25-32 | Упор | 4 |
| 11 | 18-25-31 | Шайба-колпачок | 4 |
| 12 | 50-24-400 | Щиток | 1 |
| 13 | 50-24-393 | Крышка | 1 |
| 14 | - | Болт М6-6g×16.58.019 | 4 |
| 15 | - | Шайба 6Т 65Г 09 | 4 |
| 16 | - | Гайка М6-7Н.6.019 | 4 |
| 17 | 64-24-107 2 | Панель | 4 |
| 18 | 700-40-7821 2 | Прокладка | 4 |
| 19 | - | Болт М8-6g×30.88.35.019 | 6 2, 3 3 |
| 20 | - | Шайба 8Т 65Г 09 | 4 1, 6 2, 3 3 |
| 21 | - | Гайка М8-7Н.6.019 | 4 1, 6 2, 3 3 |
| 22 | 700-40-7908 2 | Панель | 2 |
| 23 | 700-40-7908-01 1 | Панель | 2 |
| 24 | 700-40-7907 3 | Панель | 1 |
| 25 | 700-40-7907-01 3 | Панель | 1 |
| 26 | 700-40-7820 3 | Прокладка | 1 |
| 27 | 64-24-108 3 | Панель | 1 |
| 28 | 700-40-7909 | Прокладка | 1 |
| 29 | 700-40-7823-01 | Коврик | 1 |
| 30 | 700-40-8203 | Подкладка | 2 |
| 31 | 48-24-109СП 1 | Щиток | 1 |
| 32 | - | Болт М8-6g×25.88.35.019 1 | 4 |
| 33 | 3197 1 | Шайба | 2 |
| 34 | 31386 1 | Шайба | 4 |
| 35 | - | Болт М20×50.88.35.019 1 | 4 |
| 36 | - | Шайба 20 ОТ 65Г 09 1 | 4 |
| 37 | 31109 1 | Шайба | 4 |
| 1 Для болотоходного трактора.
2 Входит в 64-24-151СП Панель. 3 Входит в 64-24-152СП Панель. | |||
