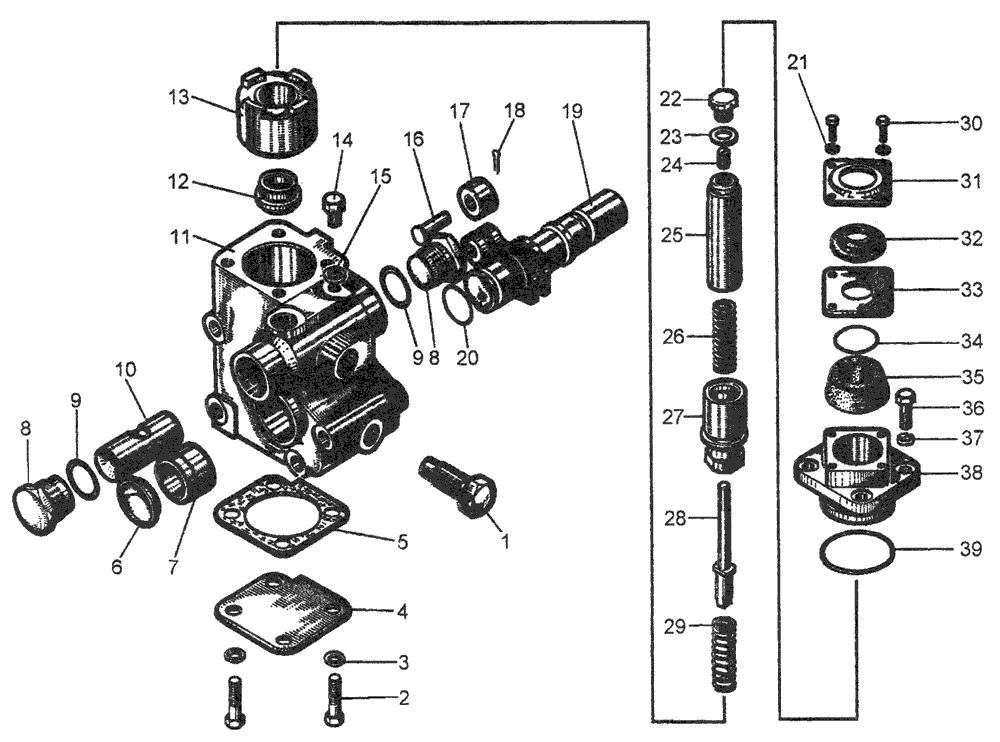

Сервомеханизм муфты сцепления ЧТЗ
Сервомеханизм муфты сцепления ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 50-15-118СП 1 | Сервомеханизм муфты сцепления | 1 |
| 1 | 700-41-3306 | Болт | 1 |
| 2 | - | Болт М10×20.58.019 | 4 |
| 3 | 40912 | Кольцо | 4 |
| 4 | 24-15-14 | Крышка | 1 |
| 5 | 700-40-7206 | Прокладка | 1 |
| 6 | 0295 | Пробка | 1 |
| 7 | 50-15-62 | Втулка | 1 |
| 8 | 18-17-104 | Пробка | 2 |
| 9 | 46764 | Кольцо | 2 |
| 10 | 35-15-13 | Золотник | 1 |
| 11 | 50-15-64 | Корпус | 1 |
| 12 | 24-15-80 | Пята | 1 |
| 13 | 50-15-113 | Поршень | 1 |
| 14 | 28458 | Болт | 1 |
| 15 | 40920 | Кольцо | 1 |
| 16 | 17317 | Палец | 1 |
| 17 | 24-15-11 | Ролик | 1 |
| 18 | - | Шплинт 3,2×22.019 | 1 |
| 19 | 50-15-63 | Вал | 1 |
| 20 | 700-40-7374 | Кольцо | 1 |
| 21 | - | Шайба 6Т 65Г 09 | 4 |
| 22 | 24-15-77 | Пробка | 1 |
| 23 | 51-06-8 | Кольцо | 2 |
| 24 | 50-15-39 | Стопор | 1 |
| 25 | 50-15-37 | Шток | 1 |
| 26 | 700-38-2461 | Пружина | 1 |
| 27 | 50-15-114 | Клапан | 1 |
| 28 | 50-15-38 | Стержень | 1 |
| 29 | 700-38-2462 | Пружина | 1 |
| 30 | - | Болт М6×16.58.019 | 4 |
| 31 | 21-15-126 | Крышка | 1 |
| 32 | 700-40-4032-1 | Воротник | 1 |
| 33 | 21-15-127 | Пластина | 1 |
| 34 | 46588 | Кольцо | 1 |
| 35 | 700-40-9196
- | Манжета
Манжета 3-48×28-6 | 1 |
| 36 | - | Болт М10×30.58.019 | 4 |
| 37 | - | Шайба 10 ОТ 65Г 09 | 4 |
| 38 | 50-15-33 | Крышка | 1 |
| 39 | 700-40-97375 | Кольцо | 1 |
| 1 Заказывать комплект 50-15-124СП Сервомеханизм. | |||
