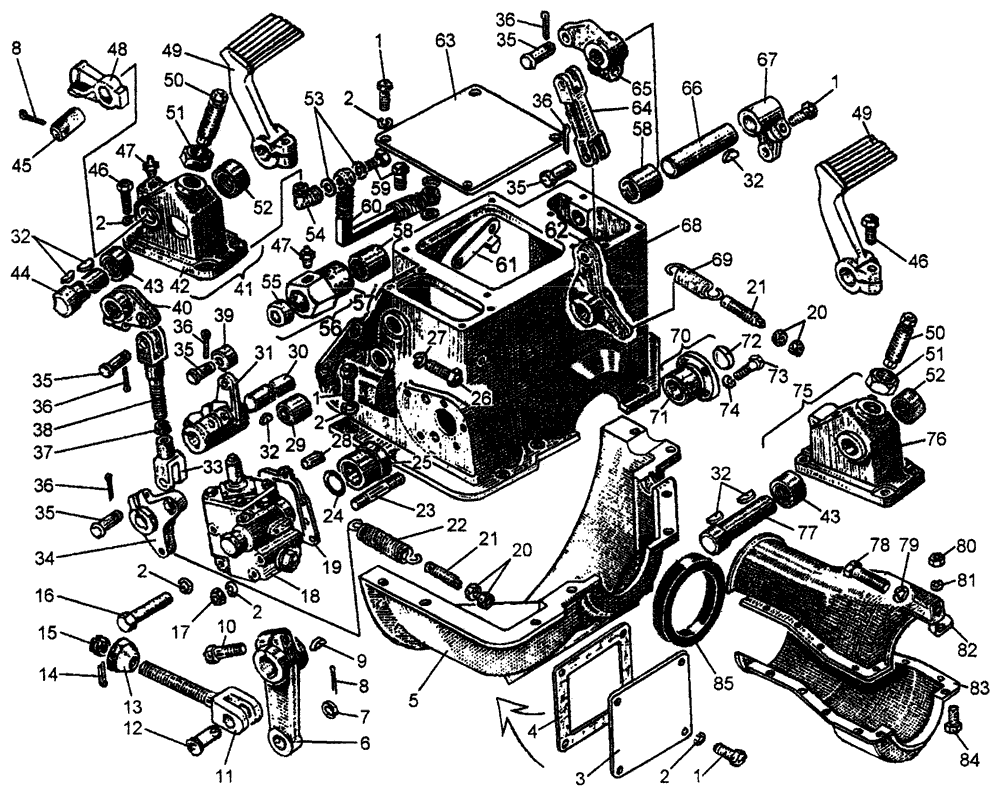

Механизм управления муфтой сцепления и стояночным тормозом ЧТЗ
Механизм управления муфтой сцепления и стояночным тормозом ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | - | Болт M10-6g×25.58.019 | 17 |
| 2 | - | Шайба 10 ОТ 65Г 09 | 28 |
| 3 | 15234 | Крышка | 1 |
| 4 | 46173 | Прокладка | 1 |
| 5 | 50-15-154СП
50-15-123 2 | Кожух | 1 |
| 6 | 24-15-90 | Рычаг | 1 |
| 7 | 3193-1 | Шайба | 1 |
| 8 | - | Шплинт 4x32 | 1 |
| 9 | 700-34-2029 | Шпонка | 1 |
| 10 | - | Болт M10-6g×35.58.019 | 1 |
| 11 | 50-15-36 | Тяга | 1 |
| 12 | 700-47-2091 | Ось | 1 |
| 13 | 17377 | Гайка | 1 |
| 14 | - | Шплинт 3,2×40.019 | 1 |
| 15 | 50-15-34 | Стопор | 1 |
| 16 | - | Болт М10-6g×130.58.019 | 1 |
| 17 | - | Гайка М10-7Н.6.019 | 4 |
| 18 | 50-15-118СП | Сервомеханизм | 1 |
| 19 | 700-40-3278 | Прокладка | 1 |
| 20 | - | Гайка М8×1-6Н.8.45.019 | 4 |
| 21 | 06412 | Винт | 2 |
| 22 | 700-38-2073 | Пружина | 1 |
| 23 | 2994 | Шпилька | 4 |
| 24 | 700-40-7374 | Кольцо | 2 |
| 25 | 50-15-62 2 | Втулка | 1 |
| 26 | - | Болт M12-6g×35.58.019 | 15; 16 1 |
| 27 | - | Шайба 12 ОТ 65Г 09 | 15; 16 1 |
| 28 | 700-32-2201 | Штифт | 2 |
| 29 | 50-15-24 2 | Втулка | 1 |
| 30 | 50-15-142 | Валик | 1 |
| 31 | 50-15-51 | Рычаг | 1 |
| 32 | 34128 | Шпонка | 9 |
| 33 | 24-15-109 | Вилка | 1 |
| 34 | 24-15-64-1 | Рычаг | 1 |
| 35 | 17317 | Палец | 5 |
| 36 | - | Шплинт 3,2×22.019 | 5 |
| 37 | 700-30-2414 | Гайка | 1 |
| 38 | 24-15-126СП | Тяга | 1 |
| 39 | 24-15-11 | Ролик | 1 |
| 40 | 24-15-65-1 | Тяга | 1 |
| 41 | 50-15-105СП | Колонка | 1 |
| 42 | 50-15-32 | Колонка | 1 |
| 43 | 50-15-22 | Втулка | 2 |
| 44 | 50-15-28 | Ось | 1 |
| 45 | 700-47-2099 | Ось | 1 |
| 46 | - | Болт M10-6g×30.58.019 | 14 |
| 47 | - | Масленка 1.3.Ц6 | 2 |
| 48 | 50-15-29 | Фиксатор | 1 |
| 49 | 24-15-23 | Педаль | 2 |
| 50 | 50-15-57 | Упор | 1 |
| 51 | 3031-2 | Гайка | 2 |
| 52 | 50-15-23 | Втулка | 2 |
| 53 | 40912 | Кольцо | 4 |
| 54 | 700-41-3010 | Колено | 1 |
| 55 | 50-15-194 | Втулка | 1 |
| 56 | 50-15-162СП 2 | Втулка | 1 |
| 57 | 50-15-141 | Втулка | 1 |
| 58 | 50-15-20 2 | Втулка | 1 |
| 59 | 700-41-3069 | Штуцер | 2 |
| 60 | 24-15-121СП
РВД 6-40-380-115 10(09)/10(09)-90°-У 48-15-122СП 1 | Рукав | 1 |
| 61 | 24-15-51 | Стрелка | 1 |
| 62 | 24-15-105-1 | Рычаг | 1 |
| 63 | 24-15-45 | Крышка | 1 |
| 64 | 24-15-106 | Тяга | 1 |
| 65 | 24-15-104-1 | Рычаг | 1 |
| 66 | 50-15-19 | Ось | 1 |
| 67 | 24-15-63-1 | Рычаг | 1 |
| 68 | 50-15-122 2 | Кожух | 1 |
| 69 | 700-38-2279 | Пружина | 1 |
| 70 | 50-15-166СП | Стакан | 1 |
| 71 | 50-15-124 | Стакан | 1 |
| 72 | 27580 | Заглушка | 1 |
| 73 | - | Болт M8-6g×25.88.35.019 | 4 |
| 74 | - | Шайба 8Т 65Г 09 | 4 |
| 75 | 50-15-102СП | Колонна | 1 |
| 76 | 24-15-103 | Колонка | 1 |
| 77 | 50-15-2 | Ось | 1 |
| 78 | - | Болт M16-6g×75.88.019 1 | 1 |
| 79 | - | Шайба 16 ОТ 65Г 09 1 | 1 |
| 80 | - | Гайка М6-7Н.6.019 | 6 |
| 81 | - | Шайба 6Т 65Г 09 1 | 6 |
| 82 | 28-15-1ЗЗСП 1 | Кожух | 1 |
| 83 | 28-15-69 1 | Кожух | 1 |
| 84 | - | Болт M6-6g×20.58.019 1 | 6 |
| 85 | 40795 1 | Кольцо | 1 |
| 1 Для болотоходных тракторов.
2 Входит в 50-15-154СП Кожух | |||
