Система смазки механической трансмиссии ЧТЗ

Описание

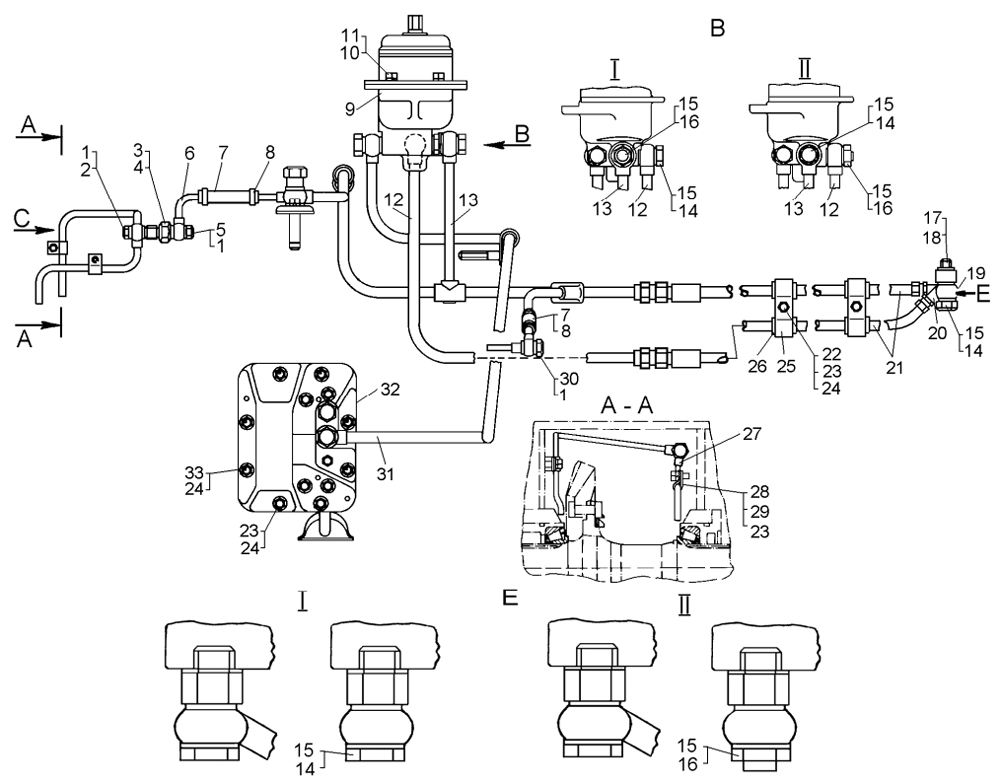

Система смазки механической трансмиссии на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	24-60-1СП 20-63-3СП ¹	Система смазки механической трансмиссии	1
1	40911	Кольцо	6
2	700-41-3249	Штуцер	1
3	700-41-2976	Ниппель	1
4	-	Кольцо 24x30	2, 1¹
5	700-41-2974	Штуцер	1
6	24-60-144СП	Труба	1
7	700-40-3481	Рукав	2
8	-	Хомут червячный 12-22/9 W2 (Германия)	4
9	50-60-214СП	Фильтр	1
10	2816	Болт	2
11	-	Шайба 12 ОТ 65Г 09	2
12	50-60-216СП	Труба	1
13	50-60-215СП 48-60-102СП ¹	Труба	1
14	700-41-3306	Болт полый	5
15	40910	Кольцо	14
16	50-60-256	Упор	1
17	700-41-3412	Штуцер	2
18	261164	Кольцо	2
19	50-56-109СП	Угольник	2
20	50-26-21ЗСП	Труба	1
21	-	Рукав высокого давления РВД-16-30-2100-205-М27х1,5(13)/М27х1,5(13)-УХЛ РВД-16-30-2100-205- М27х1,5(13)/М27х1,5(13)-Т ²	2
22	31308	Шайба	2
23	-	Шайба 10 ОТ 65Г 09	15
24	-	Болт М10x25.58.019	7
25	50-60-230	Прижим	2
26	42212	Муфточка	5
27	24-60-151СП	Труба	1
28	08414	Скоба	2
29	-	Болт М10-6gx18.58.019	2
30	700-41-3248	Зажим	1
31	50-60-203СП 20-60-121СП ¹	Труба	1
32	50-60-200СП	Насос	1
33	-	Болт М10-6gx30.58.019	6
I - Радиатор подключен. II - Радиатор отключен.
¹ Для болотоходного трактора. ² Для тропиков, экспорта.

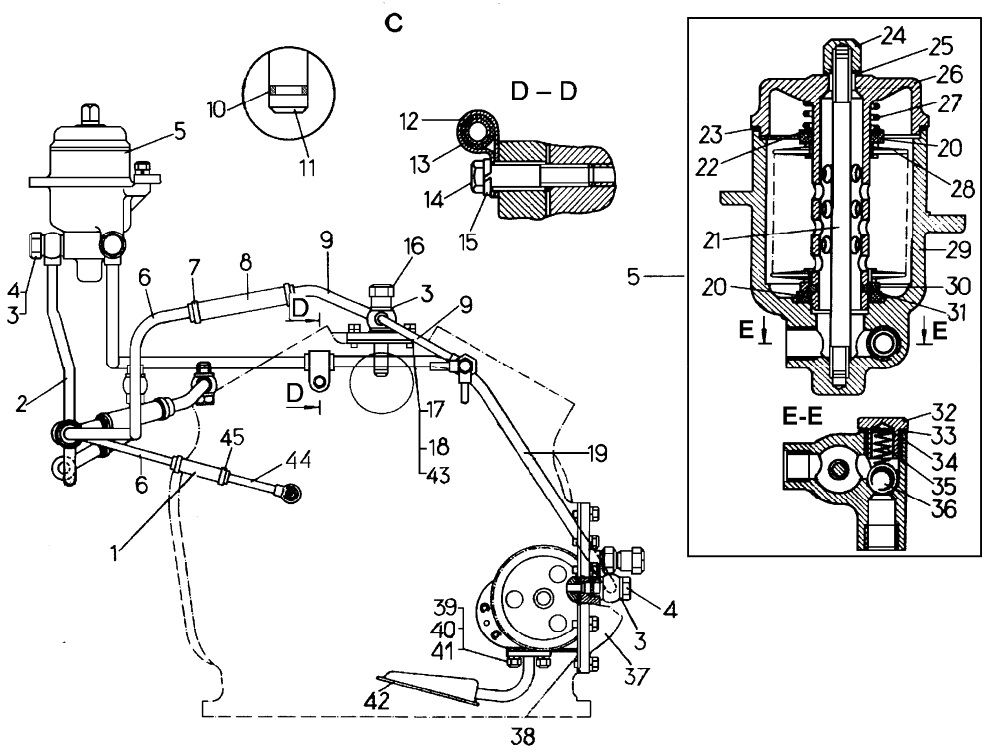

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	700-40-3481	Рукав	2
2	50-60-216СП	Труба	1
3	40910	Кольцо	14
4	700-41-3306	Болт полый	5
5	50-60-214СП	Фильтр	1
6	50-60-215СП 48-60-102СП	Труба	1
7	700-41-2228СП -	Хомут Хомут червячный 12-22/9 W2 ² (Германия)	2 ¹
8	700-46-2185-01	Рукав	2
9	50-60-204СП	Труба	1
10	-	Кольцо 014-018-25-2-5	1
11	50-60-218	Фланец	1
12	700-41-3022	Хомутик	1
13	42212	Муфточка	5
14	-	Болт М16x75.58.019	1
15	-	Шайба 16 ОТ 65Г 09	1
16	700-41-3017 700-41-3017-1	Гайка накидная	1
17	-	Болт М106gx25.58.019	7
18	-	Шайба 10 ОТ 65Г 09	15
19	50-60-203СП 20-60-121СП ¹	Труба	1
20	46485	Кольцо	1 ^{3, 4}
21	700-29-2086 ³	Шпилька	1
22	700-31-2042 ⁴	Шайба	1
23	700-40-8520 ³	Прокладка	1
24	16-27-5 ³	Гайка	1
25	40911	Кольцо	6, 1 ^{3, 4}
26	50-60-225СП ³ 24-60-29 ⁴	Крышка	1
27	700-38-2112 ⁴	Пружина	1
28	18-26-161СП ⁴	Фильтрующий элемент	17
29	24-60-254 ³	Корпус	1
30	28-60-11-1 ⁴	Кольцо	1
31	700-42-2320 ⁴	Кольцо	2
32	700-41-2853	Штуцер	1
33	-	Кольцо 24x30	1
34	31312	Шайба	1
35	700-38-2298	Пружина	1
36	-	Шарик Б 22.225x200	1
37	50-60-199СП ⁵	Насос	1
38	700-40-3788-1	Прокладка	1
39	40751 ⁵	Прокладка	1
40	-	Болт М8-6gх20.58.019 ⁵	2
41	-	Шайба 8Т 65Г 09 ⁵	2
42	50-60-201СП ⁵	Маслоприемник	1
43	700-40-6769	Прокладка	1
44	24-60-150СП	Труба	1
45	-	Хомут червячный 12-22/9 W2 (Германия)	4
¹Для болотоходного трактора. ² Для тропиков, экспорта. ³ Входит в 50-60-214 Фильтр. ⁴ Входит в 50-60-225 Крышка. ⁵ Входит в 50-60-200 Насос.
