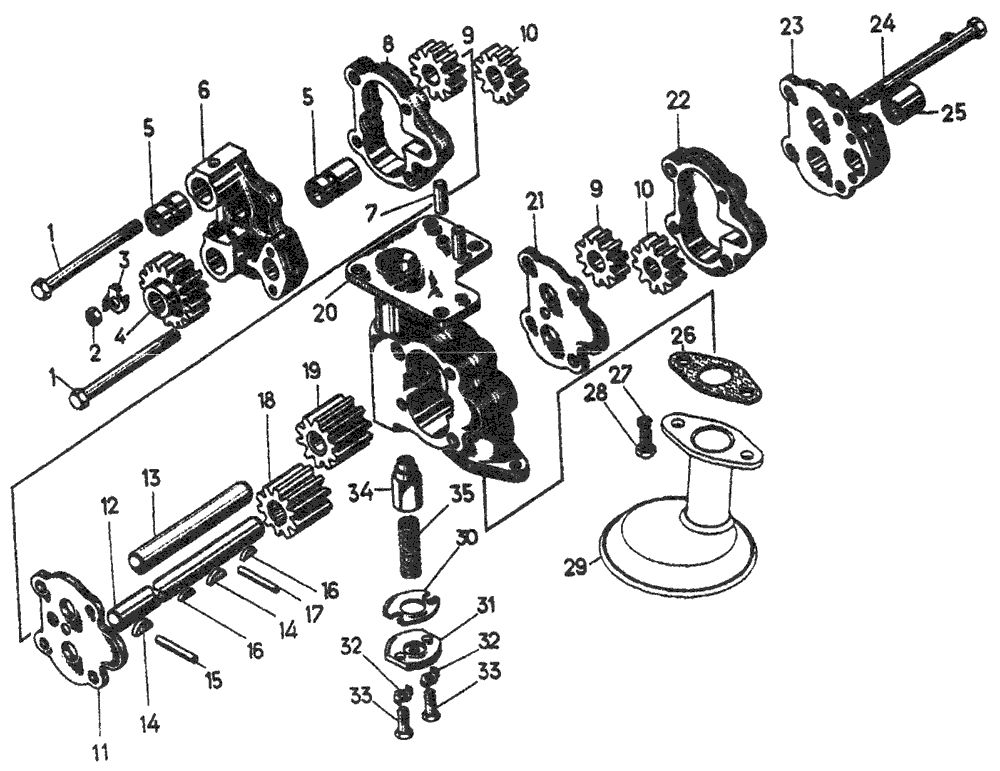

Насос масляный ЧТЗ
Насос масляный ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 51-09-217СП | Насос масляный | 1 |
| 1 | - | Болт М10-6g×130.58.019 | 2 |
| 2 | 700-30-2099 | Гайка | 2 |
| 3 | 3137 | Шайба | 4 |
| 4 | 51-09-197 | Колесо зубчатое | 1 |
| 5 | 29-09-62 | Втулка | 2 |
| 6 | 16-09-98 | Крышка передняя | 1 |
| 7 | 700-32-2198 | Штифт | 2 |
| 8 | 51-09-157 | Корпус передней нагнетательной секции насоса | 1 |
| 9 | 09217 | Шестерня | 2 |
| 10 | 09216 | Шестерня | 2 |
| 11 | 51-09-158 | Плита передняя | 1 |
| 12 | 16-09-140 | Валик | 1 |
| 13 | 09476 | Ось | 1 |
| 14 | 700-34-2031 | Шпонка сегментная | 2 |
| 15 | 700-32-2185 | Штифт | 1 |
| 16 | 700-34-2021 | Шпонка сегментная | 2 |
| 17 | 700-32-2125 | Штифт | 1 |
| 18 | 16-09-146 | Шестерня | 1 |
| 19 | 16-09-145 | Шестерня | 1 |
| 20 | 29-09-60 | Корпус нагнетательной секции насоса | 1 |
| 21 | 29-09-64 | Плита | 1 |
| 22 | 29-09-63 | Корпус откачивающий секции насоса | 1 |
| 23 | 29-09-57 | Крышка задняя | 1 |
| 24 | 700-28-2087СП | Болт | 2 |
| 25 | 29-09-58 | Втулка | 1 |
| 26 | 700-40-2886 | Прокладка | 1 |
| 27 | - | Шайба 10 ОТ 65Г 09 | 2 |
| 28 | - | Болт М10×20.58.019 | 2 |
| 29 | 51-09-264СП | Маслоприемник | 1 |
| 30 | 16-09-147 | Прокладка | 4 |
| 31 | 29-09-117 | Фланец | 1 |
| 32 | 700-31-2087 | Шайба стопорная | 2 |
| 33 | 28466 | Болт | 2 |
| 34 | 09205 | Клапан | 1 |
| 35 | 700-38-2191 | Пружина | 1 |
