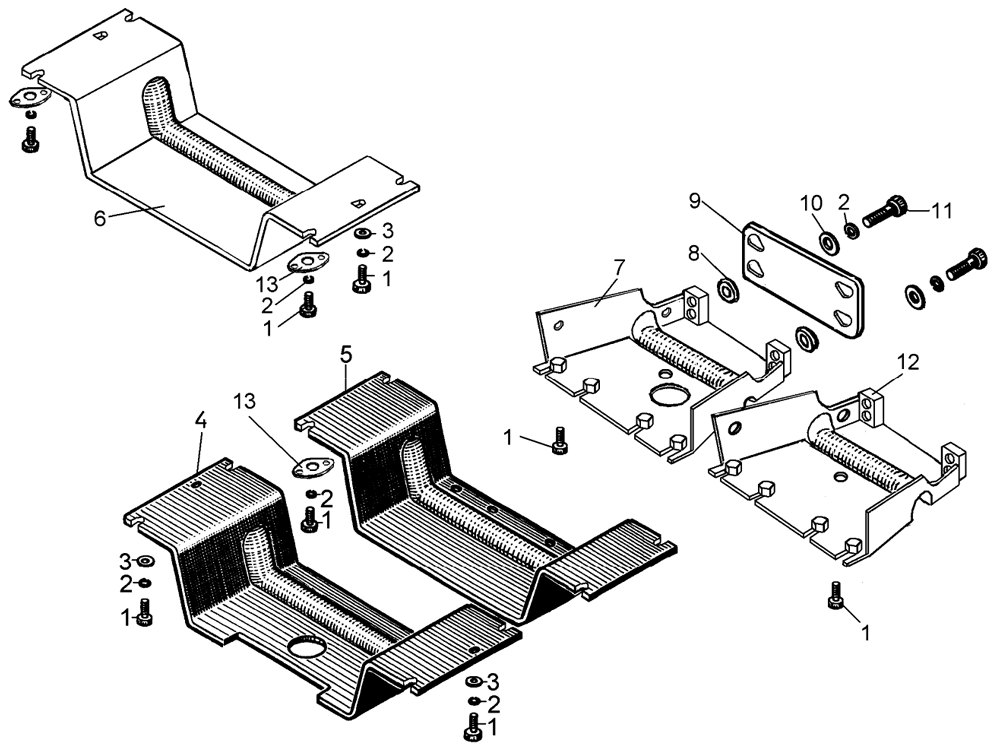

Установка защиты трансмиссии ЧТЗ
Установка защиты трансмиссии ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
|
64-51-22СП 1 64-51-22-01СП 2 67-51-3СП 3 67-51-3-01СП 4 |
Установка защиты трансмиссии | ||
| 1 | 700-28-2622 | Болт | 12 1, 2, 16 3, 4 |
| 2 | - | Шайба 16 ОТ 65Г 09 | 14 1, 2, 18 3, 4 |
| 3 | 700-31-2586 | Шайба | 10 1, 2, 12 3, 4 |
| 4 | 64-51-1 | Кожух | 1 |
| 5 | 64-51-2 | Кожух | 1 |
| 6 | 64-51-4 3, 4 | Кожух | 1 |
| 7 | 64-51-170-01СП 2, 3 | Кожух | 1 |
| 8 | 700-31-2308 | Шайба | 2 |
| 9 | 64-51-8 | Крышка | 1 |
| 10 | 31477-01 | Шайба | 2 |
| 11 | - | Болт M16-8g×75.58.019 | 2 |
| 12 | 64-51-170СП 1, 4 | Кожух | 1 |
| 13 | 64-51-241 | Фланец | 2 |
|
1 Для трактора с гидромеханической трансмиссией. 2 Для трактора с механической трансмиссией. 3 Для болотоходного трактора с механической трансмиссией. 4 Для болотоходного трактора с гидромеханической трансмиссией. |
|||
