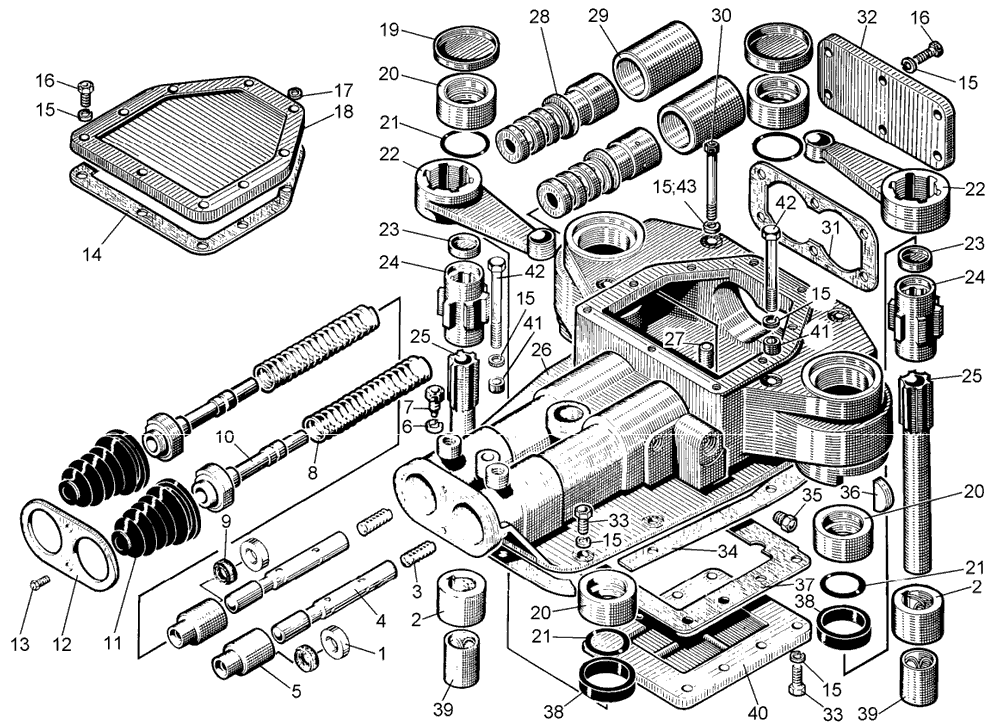

Сервомеханизм управления поворотом для механической трансмиссии ЧТЗ
Сервомеханизм управления поворотом для механической трансмиссии ЧТЗ
/
Описание
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 21-17-4СП | Сервомеханизм управления поворотом
(для механической трансмиссии) | 1 |
| 1 | 17329 | Кольцо | 2 |
| 2 | 50-11-37 | Втулка | 2 |
| 3 | 700-38-2319 | Пружина | 2 |
| 4 | 21-17-106СП | Золотник | 2 |
| 5 | 21-17-44 | Втулка | 2 |
| 6 | - | Шайба 12 ОТ 65Г 09 | 2 |
| 7 | 35202 | Винт | 2 |
| 8 | 700-38-2723 | Пружина | 2 |
| 9 | 700-40-9455 | Манжета | 2 |
| 10 | 17385 | Толкатель | 2 |
| 11 | 40589 | Чехол | 2 |
| 12 | 17498 | Крышка | 1 |
| 13 | - | Болт М6х16.58.019 | 2 |
| 14 | 700-40-5959 | Прокладка | 1 |
| 15 | - | Шайба 10 ОТ 65Г 09 | 26 |
| 16 | - | Болт М10x30.58.019 | 21 |
| 17 | 40912 | Кольцо | 2 |
| 18 | 21-17-27-1 | Крышка | 1 |
| 19 | 17311 | Заглушка | 2 |
| 20 | 21-17-22 | Втулка | 4 |
| 21 | - | Кольцо 042-050-46-2-5 | 4 |
| 22 | 17482 | Рычаг | 2 |
| 23 | 0295 | Заглушка | 1 |
| 24 | 17310 | Муфта | 1 |
| 25 | 50-17-25 | Валик | 2 |
| 26 | 21-17-37-1 | Корпус | 1 |
| 27 | 32221 | Штифт | 1 |
| 28 | 17303-1 | Гильза | 2 |
| 29 | 21-17-21 | Поршень | 2 |
| 30 | - | Болт М10-6g×130.58.019 | 2 |
| 31 | 40714-1 | Прокладка | 1 |
| 32 | 50-17-5 | Крышка | 1 |
| 33 | - | Болт M10-6g×25.58.019 | 12 |
| 34 | 40736 | Прокладка | 1 |
| 35 | 371 | Пробка | 2 |
| 36 | 700-34-2029 | Шпонка | 2 |
| 37 | 40725-1 | Прокладка | 1 |
| 38 | 700-40-4532 | Кольцо | 2 |
| 39 | 50-11-36 | Втулка | 2 |
| 40 | 21-17-25-1 | Крышка | 1 |
| 41 | 51-70-2 | Втулка | 3 |
| 42 | - | Болт M10-6g×120.58.019 | 3 |
| 43 | 40912 | Кольцо | 9 |
