Рама трактора ЧТЗ

Описание

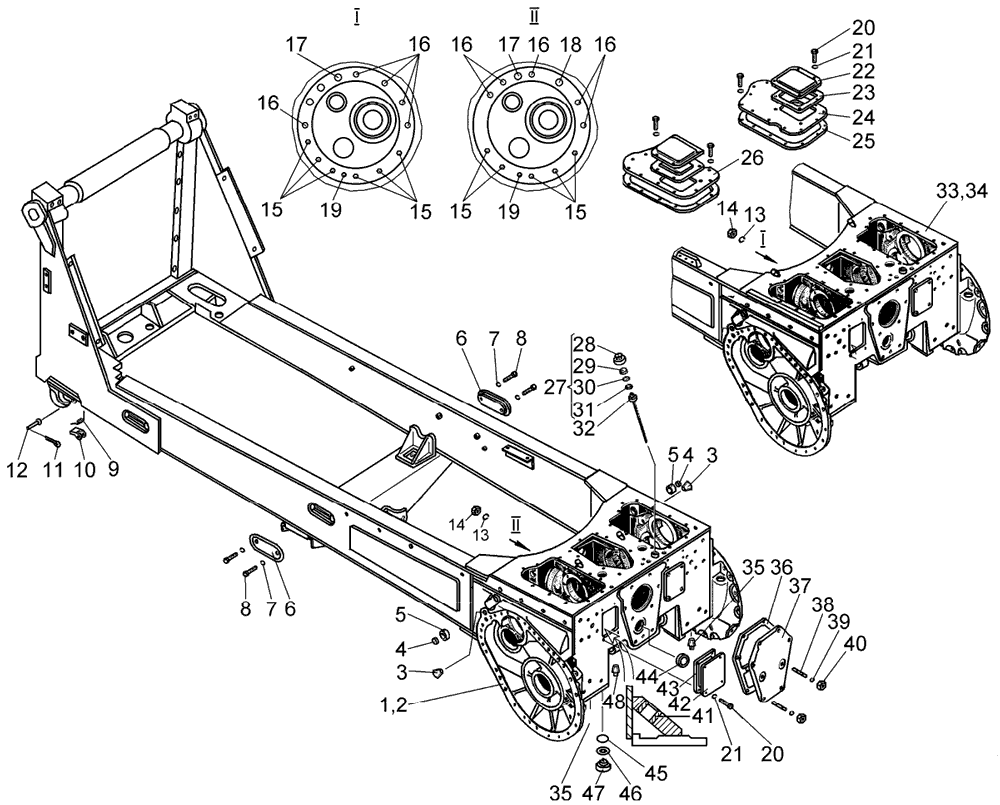

Рама трактора на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	64-11-23СП ¹ 64-11-23-04СП ²	Рама	1
2	67-11-4СП ³ 67-11-4-04СП ⁴	Рама	1
3	15224-01	Пробка	4
4	052	Пробка	2
5	50-11-20	Втулка	4
6	50-11-35	Крышка	2
7	-	Шайба 8Т 65Г 09	4
8	-	Болт М8х25.88.35.019	4
9	700-38-2864	Пружина	2
10	28-11-4	Замок	2
11	-	Шплинт 2,5x25.019	2
12	700-47-2132	Ось	2
13	-	Шайба 16 ОТ 65Г 09	12
14	22113-1	Гайка	12
15	29342	Шпилька	6 ^I; 5 ^II
16	29408	Шпилька	5 ^I; 6 ^II
17	700-32-2207	Штифт	1
18	29400	Шпилька	1
19	700-40-9573	Кольцо	1
20	-	Болт М10x25.58.019	52
21	-	Шайба 10 ОТ 65Г 09	52
22	50-11-114	Крышка	2
23	700-40-8487	Прокладка	2
24	50-11-147СП	Крышка (правая)	1
25	700-40-3548	Прокладка	2
26	50-11-148СП	Крышка (левая)	1
27	24-16-104СП	Крышка	1
28	18-16-7	Крышка	1
29	-	Набивка (волос обработанный)	1
30	18-16-8	Пластина	1
31	17467	Кольцо	1
32	50-19-136СП	Линейка	1
33	64-11-23-01СП ⁵ 64-11-23-09СП ⁶	Рама	1
34	67-11-4-01СП ⁷ 67-11-4-05СП ⁸	Рама	1
35	37104-1	Пробка	2
36	700-40-2009	Прокладка	1
37	15-11-15	Крышка	1
38	29343	Шпилька	8
39	-	Шайба 20 ОТ 65Г 09	8
40	700-30-2415	Гайка	8
41	11139	Втулка	2
42	11151	Крышка	2
43	40924	Прокладка	2
44	15-11-16	Заглушка	1
45	46588	Кольцо	1
46	40927СП	Кольцо	1
47	01483СП	Пробка	1
I - Для трактора с гидромеханической трансмиссией. II - Для трактора с механической трансмиссией.
¹ Для трактора с механической трансмиссией, с ROPS, с «обратным потоком». ² Для трактора с механической трансмиссией. ³ Для болотоходного трактора с механической трансмиссией, с «обратным потоком». ⁴ Для болотоходного трактора с механической трансмиссией. ⁵ Для трактора с гидромеханической трансмиссией, с ROPS дизелем с «обратным потоком». ⁶ Для трактора с гидромеханической трансмиссией, с ROPS. ⁷ Для болотоходного трактора с гидромеханической трансмиссией, с «обратным потоком». ⁸ Для болотоходного трактора с гидромеханической трансмиссией.
