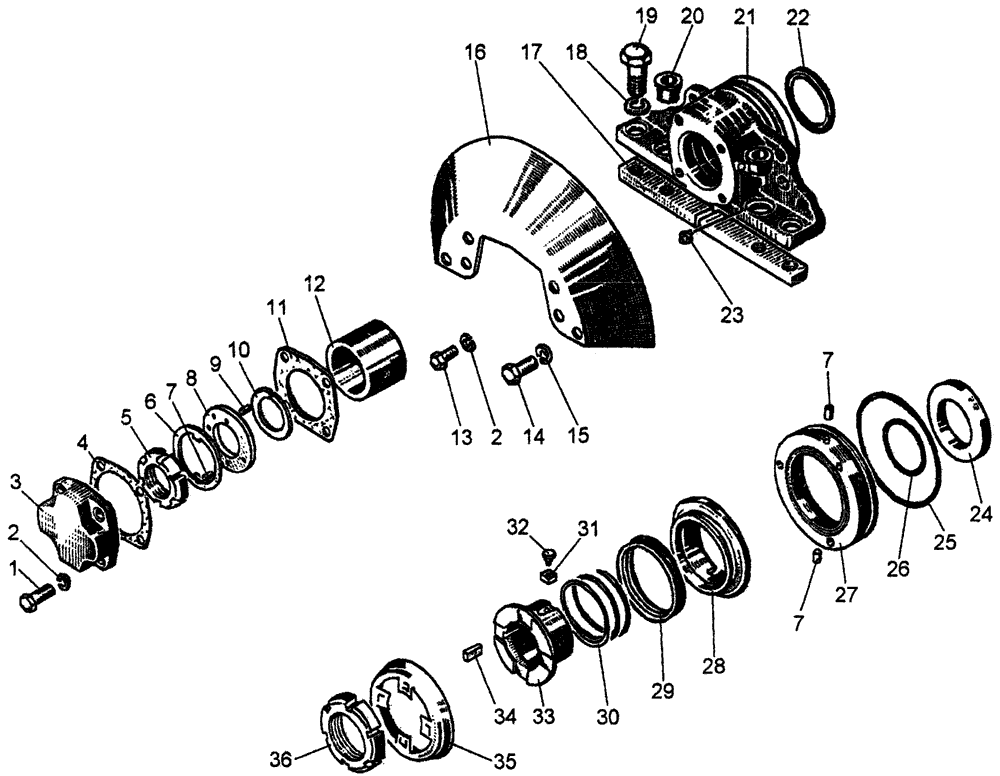

Концевой подшипник, крышки, уплотнения ЧТЗ
Концевой подшипник, крышки, уплотнения ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 700-28-2723 | Болт | 4 |
| 2 | - | Шайба 12 ОТ 65Г 09 | 26 |
| 3 | 60-19-9 | Крышка | 1 |
| 4 | 700-40-2165 | Прокладка | 3 |
| 5 | 19457
19457-01 | Гайка | 1 |
| 6 | 60-19-103СП 1
60-19-11 | Стопор | 1 |
| 7 | 700-32-2193 | Штифт | 3 |
| 8 | 60-19-104СП 1
60-19-10 | Фиксатор | 1 |
| 9 | 700-32-2196 | Штифт | 1 |
| 10 | 19458 | Прокладка | 5 |
| 11 | 15-19-30 | Прокладка | 2 |
| 12 | 18-19-23 | Втулка | 1 |
| 13 | - | Болт M12-6gx25.58.019 | 8 |
| 14 | - | Болт М16-8g×30.58.019 | 4 |
| 15 | - | Шайба 16 ОТ 65Г 09 | 31 |
| 16 | 50-19-161 | Щиток | 2 |
| 17 | 50-21-265 | Планка | 4 |
| 18 | - | Шайба 20 ОТ 65Г 09 | 8 |
| 19 | 700-28-2625 | Болт | 4 |
| 20 | 21-19-3 | Втулка | 2 |
| 21 | 21-19-103СП 2
21-19-1 | Подшипник концевой (левый) | 1 |
| 21-19-104СП 2
21-19-2 | Подшипник концевой (правый) | 1 | |
| 22 | - | Манжета
2.2-90x120-2 2.2-90x120-1 | 1 |
| 23 | - | Масленка 1.3.Ц6 | 1 |
| 24 | 20-19-28 | Кольцо | 1 |
| 25 | 401016 | Кольцо уплотнительное | 1 |
| 26 | - | Кольцо 095-101-36-2-2 | 1 |
| 27 | 50-19-96 3 | Диск | 1 |
| 28 | 20-19-19 3 | Диск | 1 |
| 29 | 700-40-2163 4 | Манжета | 1 |
| 30 | 700-38-2814 4 | Пружина | 1 |
| 31 | 15-19-37 4 | Сухарик | 2 |
| 32 | 15-19-36 4 | Палец | 2 |
| 33 | 20-19-18 4 | Втулка | 1 |
| 34 | 20-19-23 | Заглушка | 1 |
| 35 | 15-19-15 | Козырек | 1 |
| 36 | 700-30-2017
700-30-2017-01 | Гайка | 1 |
| 1 В сборе с поз. 9.
2 В сборе поз. 12. 3 Заказывать комплект 20-19-124СП Уплотнение (в сборе с поз.7). 4 Заказывать комплект 20-19-123СП Уплотнение (в сборе с комплектом 20-19-124СП. Уплотнение). | |||
