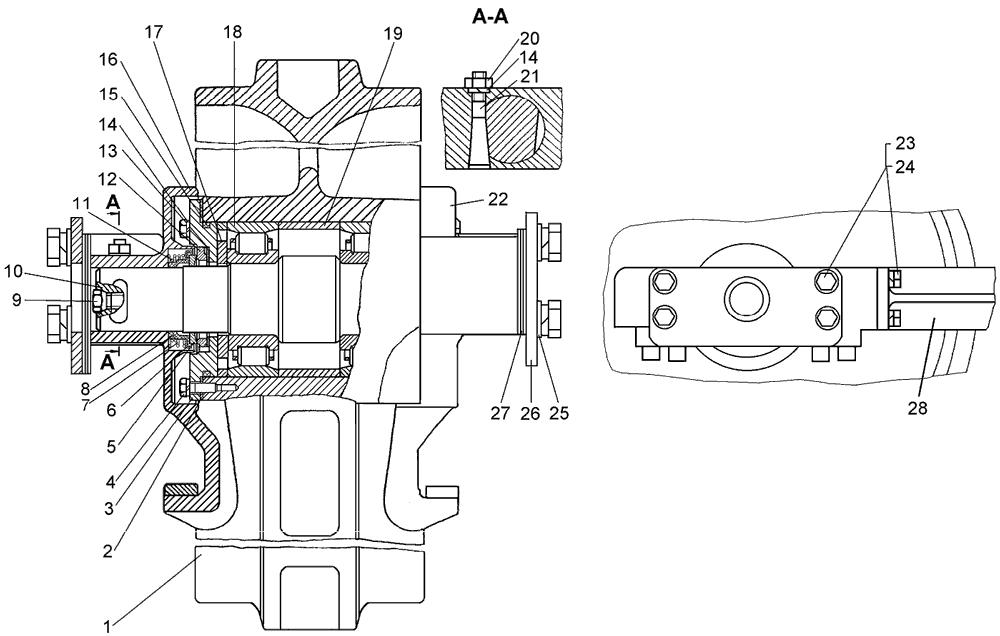

Колесо натяжное ЧТЗ
Колесо натяжное ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 50-21-305-05СП | Колесо натяжное (левое) | 1 |
| - | 50-21-306-05СП | Колесо натяжное (правое) | 1 |
| 1 | 50-21-212 | Колесо | 1 |
| 2 | 24-21-44-01 | Прокладка | 6 |
| 3 | 24-21-147СП | Шайба упорная | 2 |
| 4 | 2816
- | Болт
Болт М12-6g×30.88.35.019 | 12 |
| 5 | 24-21-126 | Кольцо | 2 |
| 6 | 24-21-130 | Обойма | 2 |
| 7 | 700-38-2568 | Пружина | 2 |
| 8 | Кат-40-5432 | Манжета | 2 |
| 9 | 700-37-2240 | Пробка | 1 |
| 10 | 24-21-123
24-21-123-01 | Ось (правая)
Ось (левая) | 1
1 |
| 11 | 700-58-2369 | Кольцо пружинное | 2 |
| 12 | 24-21-127 | Кольцо | 2 |
| 13 | Кат-40-5019 | Прокладка | 2 |
| 14 | - | Шайба 12 ОТ 65Г 09 | 14 |
| 15 | Кат-21-60-05 | Кольцо | 2 |
| 16 | 50-21-424СП | Опора | 1 |
| 17 | 24-21-129 | Шайба | 2 |
| 18 | - | Подшипник
2614К2 272614КМУ | 2 |
| 19 | 50-21-409
50-21-434-02 | Втулка | 1 |
| 20 | 700-30-2414 | Гайка | 2 |
| 21 | 18-21-45 | Стопор | 2 |
| 22 | 50-21-423СП | Опора | 1 |
| 23 | 28234
28234-01 | Болт | 12 |
| 24 | - | Шайба 20 ОТ 65Г 09 | 12 |
| 25 | 31109 | Шайба | 8 |
| 26 | 50-21-223 | Крышка | 2 |
| 27 | 50-21-124 | Прокладка | 32 |
| 28 | 50-21-63 | Вилка | 1 |
Дополнительно в инструкциях
