Каток ЧТЗ Ходовая часть

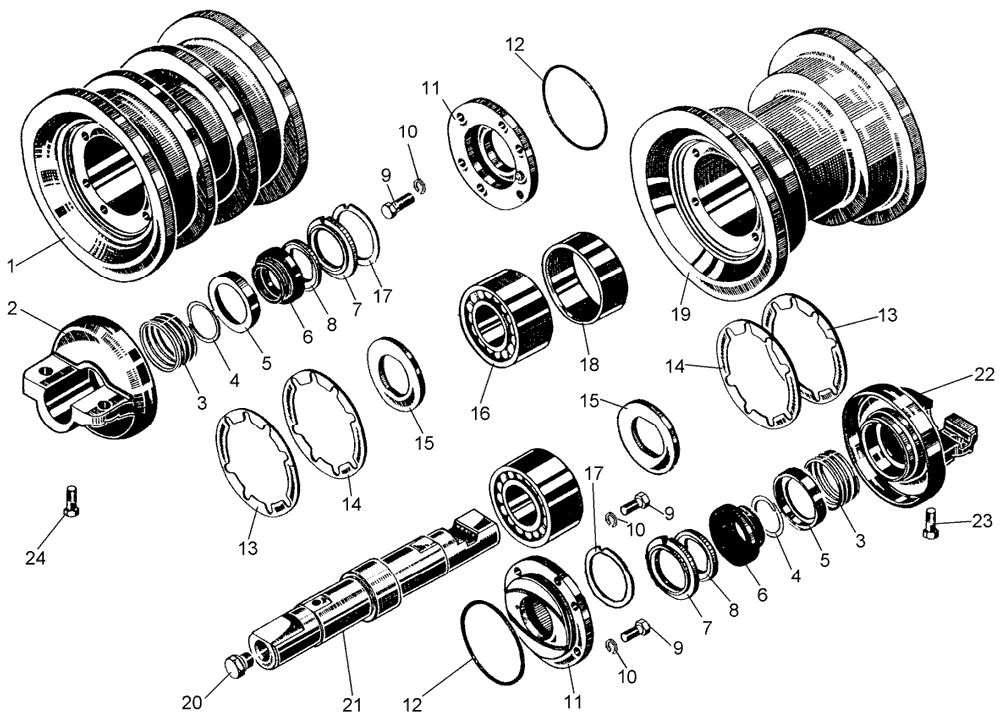

Каток на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	24-21-169СП	Каток (однобортный)
-	24-21-170СП	Каток (двубортный)
1	50-21-166СП ²	Ролик двубортный	1
2	24-21-148 24-21-149	Крышка	1
3	700-38-2752	Пружина	2
4	700-58-2158-01	Кольцо пружинное	2
5	211220	Обойма	2
6	Кат-40-5378	Манжета	2
7	24-21-155	Кольцо	2
8	24-21-156	Кольцо	2
9	2816 -	Болт Болт М12-6g×30.88.35.019	12
10	-	Шайба 12 ОТ65Г 09 12 Т 65Г 09	12
11	24-21-173СП	Шайба упорная	2
12	Кат-21-60-03	Кольцо	2
13	21443	Прокладка	4
14	21-21-8	Прокладка	2
15	211238	Шайба	2
16	-	Подшипник 954712К8	2
17	Кат-40-5377	Прокладка	2
18	50-21-395 50-21-434	Втулка дистанционная Втулка	1
19	50-21-165CП ¹	Ролик однобортный	1
20	700-37-2240	Пробка	1
21	211236	Ось	1
22	24-21-149	Крышка	1
23	-	Болт М8-6g×16.88.35.019	2
¹ Для катка 24-21-169СП ² Для катка 24-21-170СП
