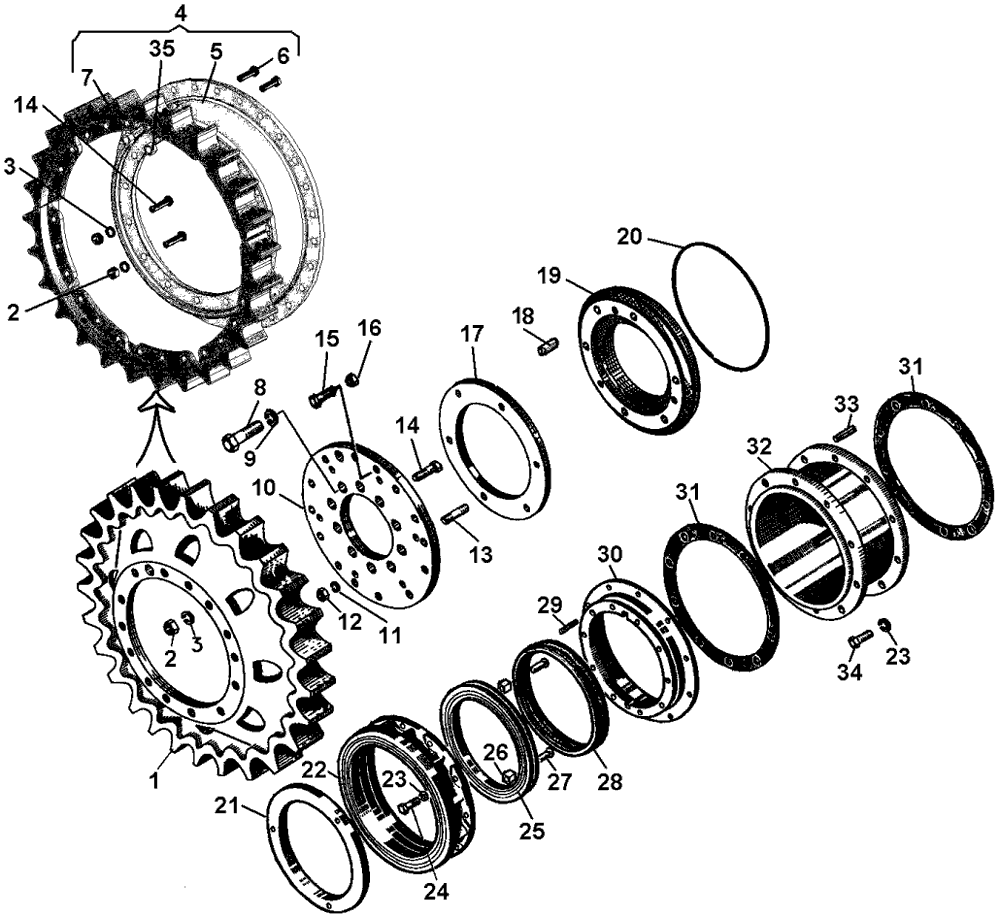

Ведущее колесо, лабиринтное уплотнение, проставка ЧТЗ
Ведущее колесо, лабиринтное уплотнение, проставка ЧТЗ
/
Описание
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 50-19-160-1 | Венец ведущего колеса | 1 |
| 2 | 700-30-2318 1 | Гайка | 14 |
| 3 | – | Шайба 20 ОТ 65Г 09 1 | 14 |
| 4 | 50-19-182СП | Колесо ведущее | 1 |
| 5 | 50-19-200 | Ступица | 1 |
| 6 | – | Болт М20×1,5×62 | 27 |
| 7 | 50-19-201 | Сегмент | 9 |
| 8 | 700-28-2379 | Болт | 10 |
| 9 | – | Шайба 27Т 65Г 09 | 10 |
| 10 | 50-19-158 1 | Фланец | 1 |
| 11 | – | Шайба 12 ОТ 65Г 09 | 26 |
| 12 | 700-30-2414 | Гайка | 6 |
| 13 | 700-29-2262 | Шпилька | 6 |
| 14 | 700-28-2320-02 1 | Болт | 14 |
| 15 | – | Болт М12-6g×55.58.019 1 | 2 |
| 16 | – | Гайка М12-7Н.6.019 1 | 2 |
| 17 | 50-19-159-01 1 | Проставка | 1 |
| 18 | 700-32-2199 | Штифт | 3 |
| 19 | 50-19-170 | Лабиринт | 2 |
| 20 | 700-40-2733 | Кольцо | 2 |
| 21 | 24-19-27 | Диск | 1 |
| 22 | 24-19-47 | Лабиринт | 1 |
| 23 | – | Шайба 10 ОТ 65Г 09 | 8 |
| 24 | – | Болт М10-6g×40.58.019 | 8 |
| 25 | 24-19-21 2 | Диск | 1 |
| 26 | 24-19-22 2 | Сухарик | 2 |
| 27 | 700-47-2027 2 | Палец | 2 |
| 28 | 700-40-3372 3 | Манжета | 1 |
| 29 | 700-38-2306 3 | Пружина | 10 |
| 30 | 24-19-25-1 3 | Фланец | 1 |
| 31 | 700-40-5958 | Прокладка | 1; 2 4 |
| 32 | 20-19-130СП 4 | Проставка | 1 |
| 33 | 700-32-2203 | Штифт | 2 |
| 34 | – | Болт М10-6g×30.58.019 4 | 8 |
| 35 | 30326-1 | Гайка | 27 |
| 1 Входит в 64-19-120СП. Венец ведущего колеса с фланцем (вместе с 50-19-182СП Колесо ведущее).
2 Заказывать 24-19-114СП Уплотнение. 3 Входит в 24-19-119СП Уплотнение (вместе с 24-19-114СП Уплотнение). 4 Для болотоходного трактора. | |||
