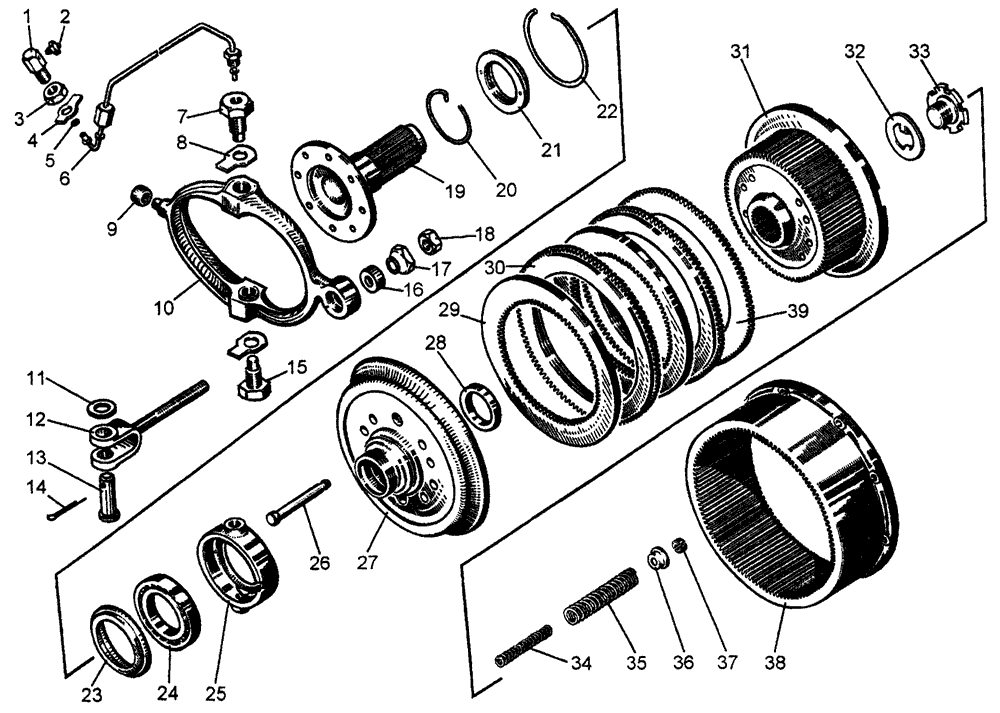

Бортовые фрикционы ЧТЗ
Бортовые фрикционы ЧТЗ
/
Описание
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 24-16-101-01СП | Фрикцион бортовой (правый) | 1 |
| - | 24-16-102-01СП | Фрикцион бортовой (левый) | 1 |
| 1 | 700-41-2702 | Штуцер | 2 |
| 2 | - | Масленка 1.3.Ц6 | 2 |
| 3 | - | Гайка М20×1,5-7Н.6.019 | 2 |
| 4 | 31543 | Шайба | 2 |
| 5 | 46524 | Кольцо | 4 |
| 6 | 16348СП | Трубка | 2 |
| 7 | 16350 | Палец | 1 |
| 8 | 31317 | Шайба | 2 |
| 9 | 16133 | Наконечник | 1 |
| 10 | 16202 | Рычаг | 1 |
| 11 | 3193-1 1 | Шайба | 2 |
| 12 | 17375 1 | Вилка | 2 |
| 13 | 700-47-2091 1 | Палец | 2 |
| 14 | - | Шплинт 4×32 1 | 2 |
| 15 | 16136 | Палец | 1 |
| 16 | 16134 | Седло | 1 |
| 17 | 17377 1 | Гайка шаровая | 2 |
| 18 | 30246 1 | Гайка | 2 |
| 19 | 24-16-4 2 | Полуось | 1 |
| 20 | 700-58-2004 3 | Кольцо | 1 |
| 21 | 28-16-13 3 | Гайка | 1 |
| 22 | 700-58-2003 3 | Кольцо | 1 |
| 23 | 28-16-12 3 | Отражатель | 1 |
| 24 | - | Подшипник 3
46120 120 | 1 |
| 25 | 28-16-11 3 | Корпус подшипника | 1 |
| 26 | 16127 2 | Палец | 8 |
| 27 | 28-16-10 3 | Тарелка | 1 |
| 28 | 28-16-14 2 | Кольцо | 1 |
| 29 | 16121 2 | Диск | 13 |
| 30 | 50-16-111СП 2 | Диск | 13 |
| 31 | 24-16-5 2 | Барабан внутренний | 1 |
| 32 | 700-31-2352 2 | Пластина | 1 |
| 33 | 28-19-37-1 2 | Пробка | 1 |
| 34 | 38318 2 | Пружина внутренняя | 8 |
| 35 | 38360 2 | Пружина наружная | 8 |
| 36 | 16177 2 | Тарелка | 8 |
| 37 | 16178 2 | Сухарь | 16 |
| 38 | 28-16-15 2 | Барабан наружный | 1 |
| 39 | 50-16-7-02 2 | Диск | 1 |
| 1 Для трактора с гидромеханической трансмиссией.
2 Входит в 50-16-110СП Фрикцион бортовой. 3 Входит в 50-16-106СП Тарелка нажимная. | |||
