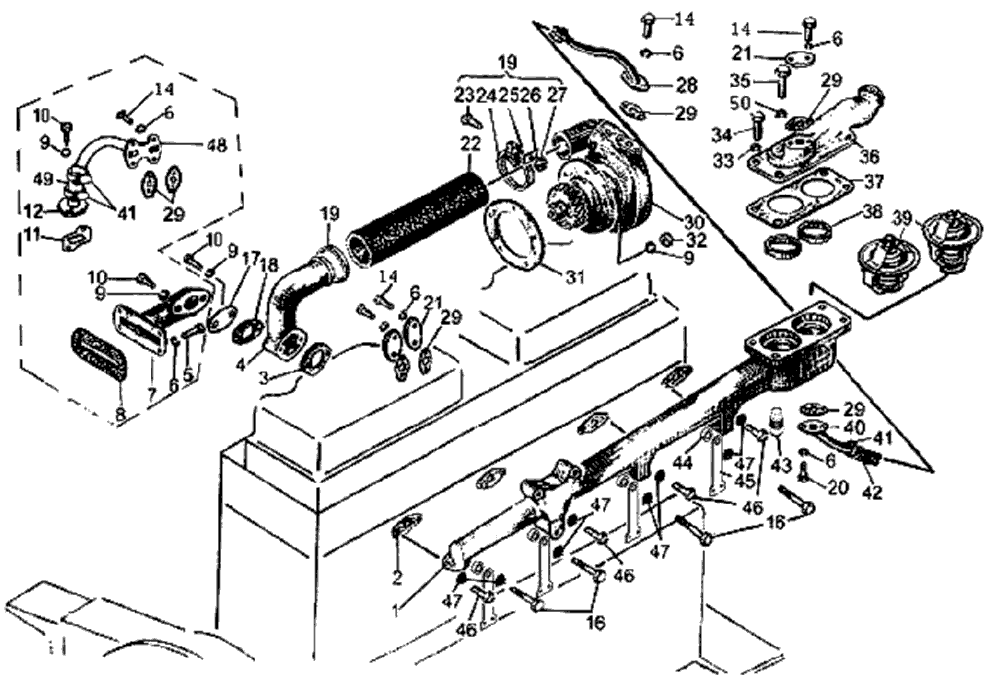

# | Номер запчасти | Наименование детали | Кол-во в сборке |
1 | 51-08-27 | Труба водоотводная | 1 |
2 | 40155 | Прокладка | 6 |
3 | 46792 | Прокладка | 1 |
4 | 51-08-19 | Труба | 1 |
5 | - | Болт М8-8g×30.58.019 1 | 4 |
6 | - | Шайба 8Т 65Г 09 | 8, 12 1 |
7 | 51-08-26 1 | Труба | 1 |
8 | 40952 1 | Прокладка | 3 |
9 | - | Шайба 10 ОТ 65Г 09 | 7, 9 1 |
10 | - | Болт М10-8g×80.58.019 1 | 2 |
11 | 46236 1 | Прокладка | 2 |
12 | 65-08-108СП 1 | Труба | 1 |
13 | - | Болт М10×20.58.019 1 | 2 |
14 | - | Болт М8-8g×20.58. 019 | 10 |
16 | - | Болт М10-6g ×40.58.019 | 4 |
17 | 16-01-139 | Крышка | 1 |
18 | 40285 | Прокладка | 1, 2 1 |
9 | 700-41-2230СП
- | Хомут
Хомут 60-80/9 W2 (Германия) | 2 |
20 | - | Болт М8-6g×25.88.35.019 | 2 |
21 | 0299 | Заглушка | 3, 1 1 |
22 | 42701 | Рукав | 1 |
23 | 700-28-2176 | Болт | 2 |
24 | 700-41-3334 | Лента хомута | 2 |
25 | 37-26-71 | Накладка | 2 |
26 | 700-31-2269 | Шайба стопорная | 2 |
27 | - | Гайка М8.6.019 | 2 |
28 | 16-08-153СП | Труба | 1 |
29 | 40751 | Прокладка | 5 |
30 | 16-08-140СП | Насос | 1 |
31 | 700-40-2194 | Прокладка | 1 |
32 | 700-30-2099 | Гайка | 5 |
33 | - | Шайба 12 ОТ 65Г 09 | 4 |
34 | 700-28-2173 | Болт | 1 |
35 | - | Болт М12×1,25-6g×40.58.019 | 3 |
36 | 51-08-13 | Крышка | 1 |
37 | 700-40-8862 | Прокладка | 1 |
38 | 51-08-28 | Кольцо прижимное | 2 |
39 | - | Термостат ТС 107-1306100-01 | 2 |
40 | 29-08-103СП | Труба | 1 |
41 | 700-41-2228СП
- | Хомут
Хомут 20-32/9 W2 (Германия) 1 | 2
4 |
42 | 46834 | Рукав | 1 |
43 |
- - | Датчик указателя температуры
ТМ 100-В ТМ 100-ВТ | 1 |
44 | 0474 | Втулка | 4 |
45 | 61-10-73 | Скоба | 4 |
46 | - | Болт М10-6g×35.58.019 | 4 |
47 | 40839 | Кольцо | 12 |
48 | 65-08-107CП 1 | Труба | 1 |
49 | 46834-01 1 | Рукав | 1 |
50 | 700-30-2414 | Гайка | 3 |
1 Для дизеля с пусковым двигателем. |
