Установка радиаторов (для трактора с «прямым» потоком) ЧТЗ

Описание

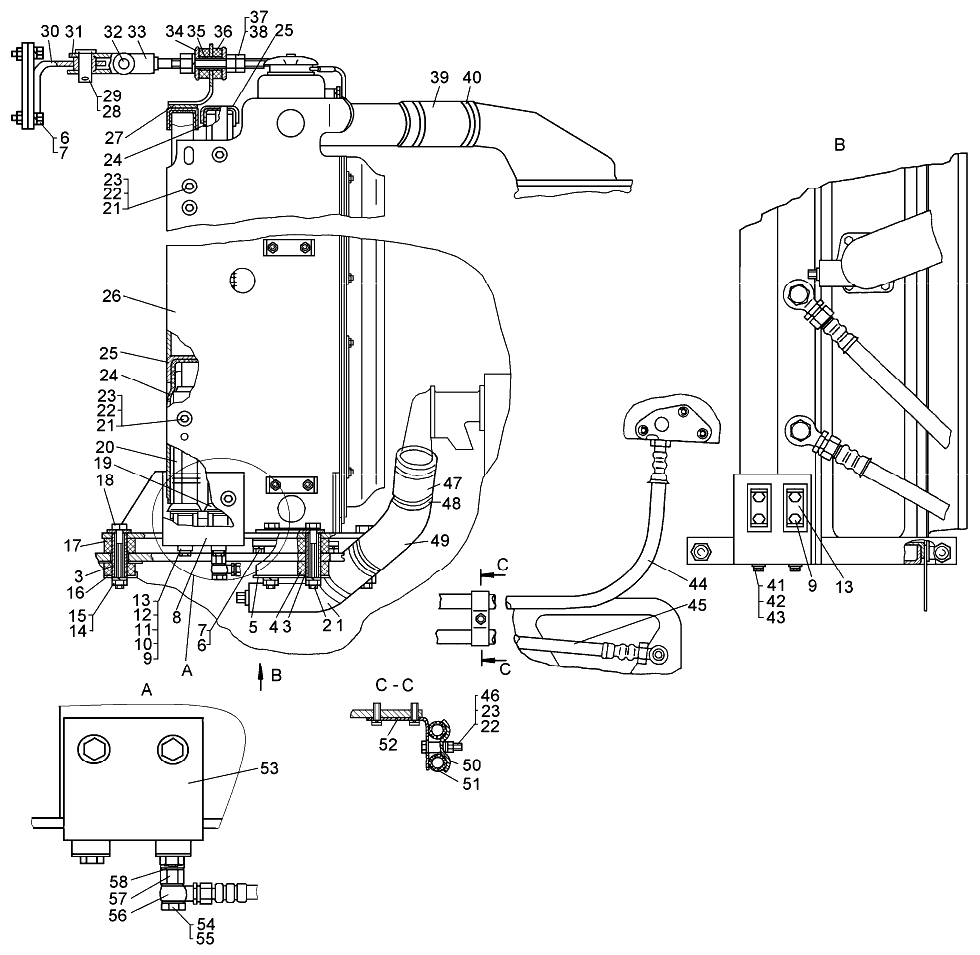

Установка радиаторов (для трактора Т10М с «прямым» потоком)
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	24-08-177СП	Кран	1
2	24-08-189СП	Накладка	1
3	64-08-389	Втулка	4
4	700-40-4923	Амортизатор	2
5	24-08-168	Накладка	1
6	-	Болт М8-6g×30.88.35.019	8
7	-	Шайба 8Т 65Г 09	8
8	64-08-412	Опора	2
9	-	Болт М10-6g×45.58.019	8
10	700-40-9177	Амортизатор	8
11	50-08-149	Накладка	4
12	18-26-538	Втулка	8
13	64-08-381	Пластина стопорная	4
14	3013	Гайка	2
15	-	Шайба 16 ОТ 65Г 09	2
16	64-08-388	Накладка	2
17	700-40-9292	Амортизатор	4
18	64-08-265СП	Накладка	2
19	- 50К-1013010-03	Радиатор масляный БР Т10-1013010 Радиатор (масляный)	1 ¹, 2 ²
20	50К-1013010	Радиатор (масляный)	1 ¹, «-»
21	-	Болт М10-6g×30.58.019	8 ¹, 6 ²
22	-	Шайба 10 ОТ 65Г 09	9 ¹, 7 ²
23	3197	Шайба	9 ¹, 7 ²
24	700-40-8118-01	Уплотнение	2 ¹, 1 ²
25	50-08-135СП	Крышка	2 ¹, 1 ²
26	64-08-270СП	Радиатор с рамой	1
27	64-08-274СП	Крышка	1
28	64-08-290-01	Палец	1
29	-	Шплинт 3,2×22.019	2
30	64-08-273СП	Кронштейн	1
31	64-08-427	Проушина	1
32	64-08-290	Палец	1
33	64-08-291	Раскос	1
34	24-08-154	Тарелка	2
35	24-08-157	Втулка	1
36	700-40-4428	Втулка	2
37	-	Гайка М18×1,5-7Н.6.019	3
38	-	Шайба 18 ОТ 65Г 09	1
39	700-46-2041 700-46-2041-01	Рукав	1
40	37-26-139СП -	Хомут Хомут червячный 50-70/12 W2 ³	2
41	-	Болт М12-6g×30.58.019	4
42	-	Шайба 12 ОТ 65Г 09	4
43	3135-1	Шайба	4
44	50-26-485-10СП	Рукав 16	1
45	50-26-485-08СП	Рукав 16	1
46	-	Гайка М10-7Н.6.019	1
47	700-40-3503	Рукав	2
48	700-41-2222СП -	Хомут Хомут червячный 70-90/12 W2 ³	4
49	50-08-52	Патрубок	1
50	50-26-115	Втулка	1
51	50-60-230	Прижим	1
52	50-09-138СП	Кронштейн	1
53	64-08-412	Опора	2
54	700-41-3306	Болт полый	2
55	40910	Кольцо	4
56	50-56-109СП	Угольник	2
57	700-41-3412	Штуцер	2
58	261164	Кольцо	2
¹ Для трактора с механической трансмиссией. ² Для трактора с гидромеханической трансмиссией. ³ Для экспорта
