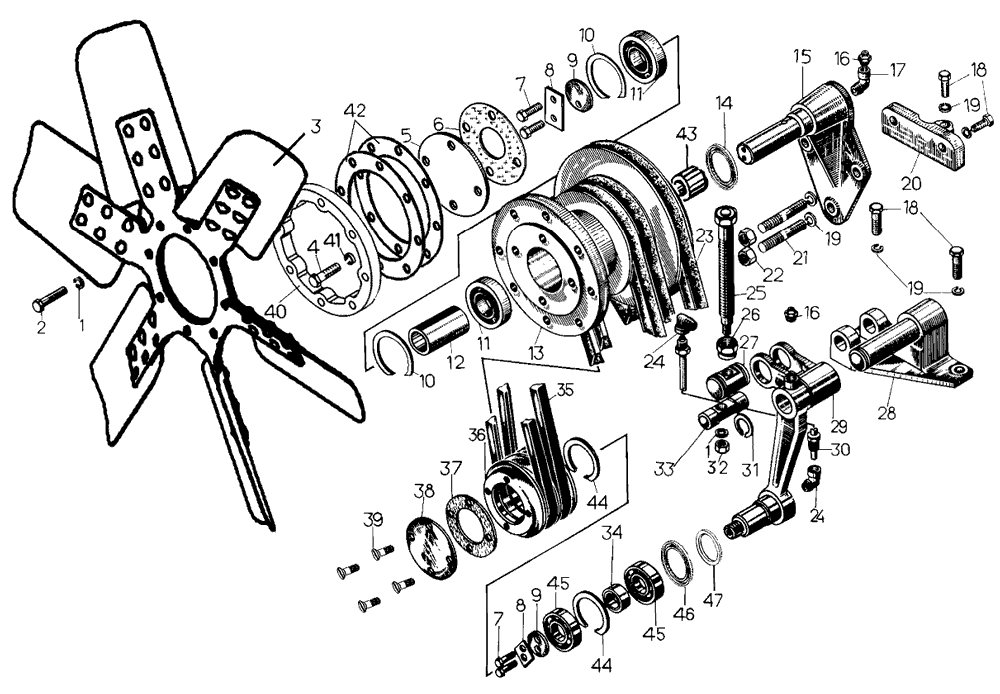

Установка вентилятора дизеля ЧТЗ
Установка вентилятора дизеля ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | - | Шайба 10Т 65Г 09 | 4 |
| 2 | - | Болт М10×50.58.019 1
Болт М10×30.58.019 | 8 |
| 3 | 65-07-103СП 1
65-07-114СП | Крестовина «прямого» потока
Крестовина «обратного» потока | 1 |
| 4 | - | Болт М8-6g×20.88.35.019 | 4 |
| 5 | 65-07-46 | Крышка | 1 |
| 6 | 700-40-9226 | Прокладка | 1 |
| 7 | - | Болт М8×25.88.35.019 | 4 |
| 8 | 31324 | Пластина | 2 |
| 9 | 07105 | Шайба | 2 |
| 10 | 700-39-506 | Кольцо | 2 |
| 11 | - | Подшипник 306 | 2 |
| 12 | 65-07-45 | Втулка | 1 |
| 13 | 65-07-48 | Шкив | 1 |
| 14 | 720-15-126СП 2
700-38-5354 2 | Манжета
Пружина | 1
1 |
| 15 | 51-07-102СП | Кронштейн | 1 |
| 16 | - | Масленка 1.3.Ц6 | 2 |
| 17 | 411155 | Штуцер | 1 |
| 18 | - | Болт М12×35.58.019 | 7 |
| 19 | - | Шайба 12 ОТ 65Г 09 | 10 |
| 20 | 51-07-48 | Лапа | 1 |
| 21 | 29311 | Шпилька | 3 |
| 22 | 700-30-2414 | Гайка | 3 |
| 23 | - | Ремень генератора II-12,5×9×1090 | 1 |
| 24 | 41204-1 | Колено | 2 |
| 25 | 16-07-108СП | Винт | 1 |
| 26 | 700-30-2046 | Гайка | 1 |
| 27 | 51-07-6 | Муфта | 1 |
| 28 | 16-07-109СП | Кронштейн | 1 |
| 29 | 16-07-111СП | Рычаг | 1 |
| 30 | 29-07-104СП | Трубка | 1 |
| 31 | 700-58-2421 | Кольцо | 1 |
| 32 | - | Гайка М10.6.019 | 1 |
| 33 | 29-07-13 | Ось | 1 |
| 34 | 16-07-25 | Втулка | 1 |
| 35 | - | Ремень вентилятора II-16×11×1650 | 2 |
| 36 | 51-07-47 | Ролик | 1 |
| 37 | 700-40-3160 | Прокладка | 1 |
| 38 | 16-07-9 | Крышка | 1 |
| 39 | - | Винт В2М8.6g×18.58.019 | 4 |
| 40 | 16-07-13 1 | Кольцо | 1 |
| 41 | - | Шайба 8Т 65Г 09 | 4 |
| 42 | 65-07-6 1 | Проставка | 2 |
| 43 | 65-07-47 | Втулка | 1 |
| 44 | 700-58-2544 | Кольцо | 2 |
| 45 | -;- | Подшипник 206А
Подшипник 206К | 2 |
| 46 | - | Манжета 2.2-50×70-1 | 1 |
| 47 | 51-07-107 | Втулка | 1 |
| 1 Заказывать для дизеля с «прямым» потоком воздуха.
2 Заказывать комплектно. | |||
