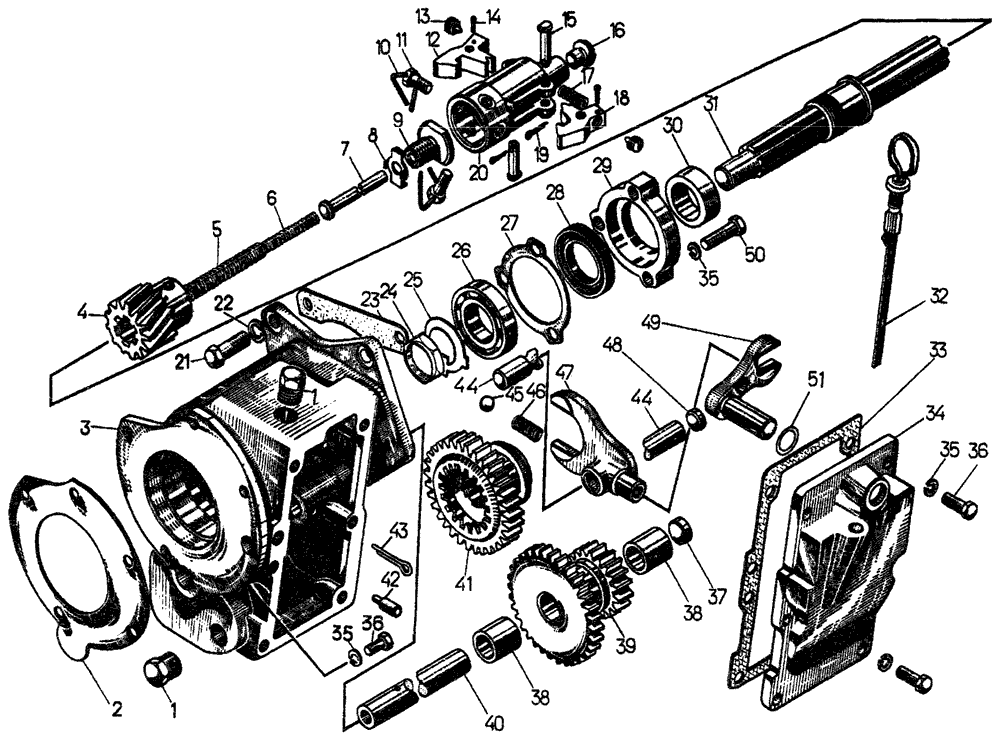

Редуктор пускового двигателя ЧТЗ
Редуктор пускового двигателя ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 17-76-8СП | Редуктор пускового двигателя | 1 |
| 1 | 700-37-2025 | Пробка | 2 |
| 2 | 700-40-2368 | Прокладка | 1 |
| 3 | 17-76-13-1 | Корпус | 1 |
| 4 | 72104 | Шестерня | 1 |
| 5 | 38342 | Пружина | 1 |
| 6 | 38343 | Пружина | 1 |
| 7 | 72101 | Толкатель муфты | 1 |
| 8 | 31106 | Шайба | 1 |
| 9 | 7213 | Направляющая толкателя | 1 |
| 10 |
42216 - |
Проволока контровая Проволока КО 1,6 |
2 2 м |
| 11 | 700-28-2584-01 | Болт | 4 |
| 12 | 72106 | Защелка муфты | 1 |
| 13 | 72107 | Винт | 2 |
| 14 | - | Шплинт 3,2x20.019 | 4 |
| 15 | 72119 | Ось защелки | 2 |
| 16 | 72117 | Пятка муфты | 1 |
| 17 | 38344 | Пружина защелки | 1 |
| 18 | 72105 | Защелка муфты | 1 |
| 19 | - | Шайба 8Т 65Г 09 | 4 |
| 20 | 17-76-36 | Муфта механизма включения | 1 |
| 21 | 2816 | Болт | 2 |
| 22 | - | Шайба 12 ОТ 65Г 09 | 2 |
| 23 | 700-40-2212 | Прокладка | 6 |
| 24 | 700-30-2305 | Гайка | 1 |
| 25 | 700-31-2566 | Шайба | 1 |
| 26 | - | Подшипник 208 | 1 |
| 27 | 40960 | Прокладка | 1 |
| 28 | - | Манжета 2.2-50×70-1 | 1 |
| 29 | 76105-01 | Крышка сальника | 1 |
| 30 | 726-1 1 | Втулка | 1 |
| 31 | 76107 1 | Вал | 1 |
| 32 | 17-01-162СП | Линейка масломерная | 1 |
| 33 | 700-40-4482 | Прокладка | 6 |
| 34 | 17-76-32 | Крышка | 1 |
| 35 | - | Шайба 10 ОТ 65Г 09 | 14 |
| 36 | - | Болт М10×25.58.019 | 11 |
| 37 | 052 | Заглушка | 1 |
| 38 | 766-1 2 | Втулка | 2 |
| 39 | 765 2 | Шестерня | 1 |
| 40 | 17-76-3-1 | Ось | 1 |
| 41 | 764 | Шестерня | 1 |
| 42 | 700-32-2014 | Штифт | 1 |
| 43 | - | Шплинт 5×50 | 1 |
| 44 | 17-76-7-1 | Валик вилки | 1 |
| 45 | - | Шарик Б 12-200 | 1 |
| 46 | 38347 | Пружина | 1 |
| 47 | 76111 | Вилка | 1 |
| 48 | 76113 | Заглушка | 1 |
| 49 | 17-76-31 | Вилка | 1 |
| 50 | - | Болт М10×40.58.019 | 3 |
| 51 | 700-40-8728 | Кольцо | 1 |
|
1 Заказывать комплект 76106СП Вал редуктора. 2 Заказывать комплект 7612СП Шестерня вала редуктора. |
|||
