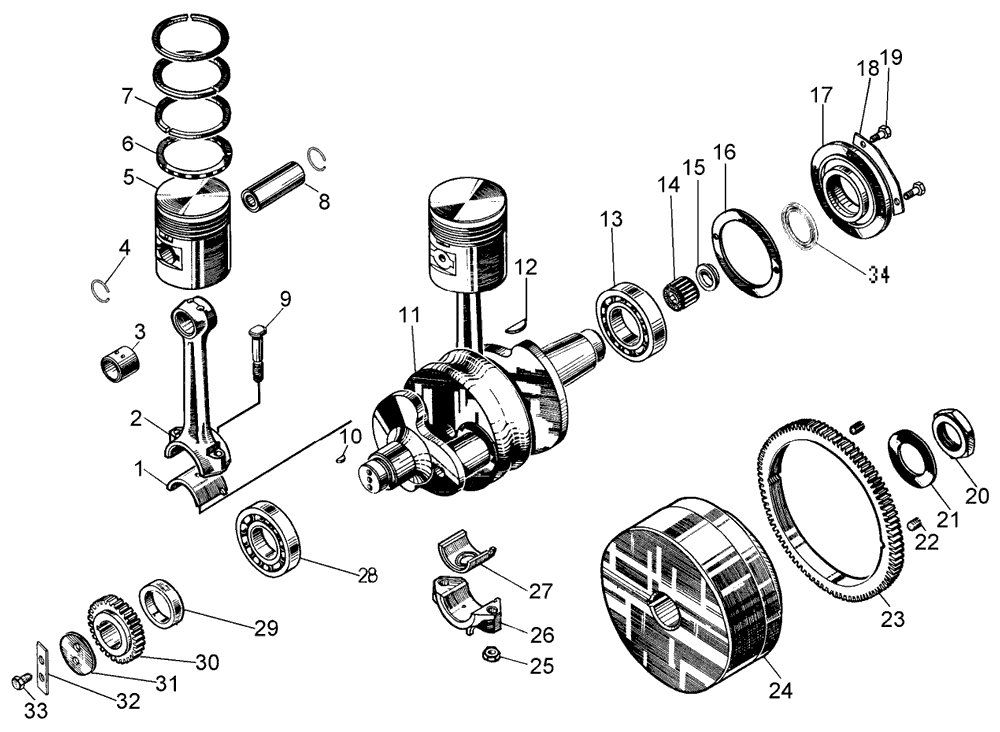

Кривошипно-шатунный механизм пускового двигателя ЧТЗ
Кривошипно-шатунный механизм пускового двигателя ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | А23.01-5403 3 | Вкладыш | 2 |
| 2 | 03344 1 | Шатун | 1 |
| 3 | 03148 | Втулка шатуна | 1 |
| 4 | 17-03-29 | Кольцо | 4 |
| 5 | 17-03-27 | Поршень | 2 |
| 6 | СТ-03351 2 | Кольцо поршневое маслосъемное | 2 |
| 7 | СТ-03350 2 | Кольцо поршневое компрессионное | 6 |
| 8 | 03158
03158-1 | Палец поршневой | 2 |
| 9 | 03346 1 | Болт шатунный | 4 |
| 10 | 34126 | Шпонка | 1 |
| 11 | 03341 | Вал коленчатый | 1 |
| 12 | 3423 | Шпонка | 1 |
| 13 | - | Подшипник 211АК | 1 |
| 14 | -
| Подшипник
3К20х34х24,3Е 45804 | 1 |
| 15 | 03134 | Заглушка | 1 |
| 16 | 40301 | Прокладка | 1 |
| 17 | 17-03-23 | Крышка | 1 |
| 18 | 17-03-16 | Пластина | 2 |
| 19 | - | Болт М6х16.58.019 | 4 |
| 20 | 03144 | Гайка | 1 |
| 21 | 31100 | Шайба | 1 |
| 22 | - | Винт В.М8-8gх12.14Н | 2 |
| 23 | 17-03-3 | Венец маховика | 1 |
| 24 | 17-03-2 | Маховик | 1 |
| 25 | 3082 1 | Гайка | 2 |
| 26 | 03345 1 | Крышка шатуна | 1 |
| 27 | А23.01-5404 3 | Вкладыш | 2 |
| 28 | - | Подшипник 210АК | 1 |
| 29 | 03174 | Кольцо | 1 |
| 30 | 03356 | Шестерня | 1 |
| 31 | 03142 | Шайба | 1 |
| 32 | 3199 | Пластина стопорная | 1 |
| 33 | - | Болт М8x20.58.019 | 2 |
| 34 | - | Манжета 1.2-55x80.1 | 1 |
| 1 Заказывать комплектно 03740СП.
2 Заказывать комплектно СТ-03712СП. 3 Заказывать комплектно А23.01-54-130сбП2Н. | |||
