Электрооборудование кабины трактора с гидромеханической трансмиссией ЧТЗ

Описание

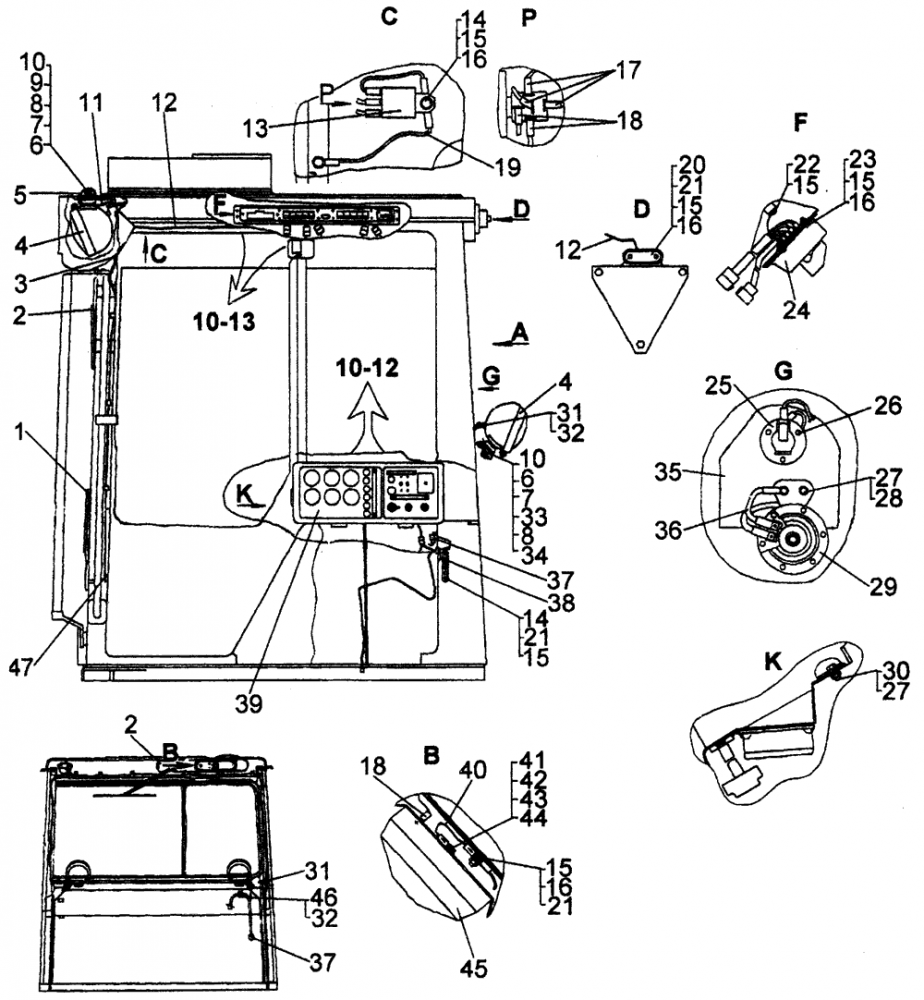

Электрооборудование кабины для трактора Т10М с гидромеханической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-10-115-01СП ¹ 64-10-115-08СП ²	Электрооборудование кабины (для трактора с гидромеханической трансмиссией)	1
1	-	Стеклоочиститель 6713.5205	1
2	-	Стеклоочиститель 6743.5205	2
3	50-10-810СП	Жгут 01	1
4	-	Фара 761.3711 7616.3711 ³ 7617.3711 ⁴	4
5	64-10-152СП	Провод 78	2
6	24-10-44	Шайба	4
7	700-40-3667	Кольцо	4
8	3135-1	Шайба	4
9	700-31-2586	Шайба	2
10	700-42-2345	Опора	4
11	64-10-467СП	Провод 7Б	1
12	64-10-425СП	Жгут 10	1
13	-	Реле 901.3747	1
14	-	Болт М6-6g×20.88.35.019	3
15	-	Шайба 6Т 65Г 09	10 ¹, 13 ²
16	31358-1	Шайба	10 ¹, 14 ²
17	64-10-190СП	Жгут 04-07	1
18	50-10-812СП	Жгут 02	1
19	24-10-481СП	Провод 83	1
20	-	Фонарь освещения номерного знака ФП 131-Б с лампой А24-5	1
21	-	Гайка М6-7Н.6.019	7
22	-	Винт В.М6-8g×16.58.016	5 ¹, 1 ²
23	-	Винт В.М6-8g×25.58.019	4
24	64-10-600СП	Щиток управления	1
25	-	Розетка ОНЦ-ВН-1-7/30Р1 ⁵ ОНЦ-ВН-1-7/30 Р1-Т ^{4, 5}	1
26	-	Винт В.2М5-8g×35.58.019	3
27	-	Шайба 8Т 65Г 09	5
28	-	Болт М8-6g×20.88.35.019	2
29	-	Сигнал звуковой безрупорный С313 С313-Э ³ С313-Т ⁴	1
30	-	Гайка М8-7Н.6.019	5
31	41879	Кольцо	3
32	700-42-2961	Трубка	3
33	31372	Шайба	4
34	24-10-298СП	Провод	2
35	50-10-716СП	Кронштейн	1
36	50-10-288СП	Провод 27	1
37	700-40-9032	Пробка	5
38	-	Панель соединительная 16.3723.000	1
39	64-10-639СП ¹ 64-10-639-02СП ²	Блок пуска и контроля	1
40	50-10-784СП	Провод 27А	1
41	-	Винт В.М4-6g×20.58.016	2
42	-	Шайба 4Т 65Г 06	2
43	31534-1	Шайба	2
44	-	Гайка М4-7Н.6.016	2
45	-	Плафон П1-37140.10-02 с лампой А24-21-3	1
46	700-40-2654	Прокладка	15
47	64-10-471СП	Жгут 55	1
48	64-10-176	Панель	1
¹ Для трактора с электростартерной системой пуска. ² Для трактора с пусковым двигателем. ³ Для экспорта. ⁴ Для тропиков. ⁵ По требованию потребителя.
