Электрооборудование дизеля с электростартерной системой пуска ЧТЗ

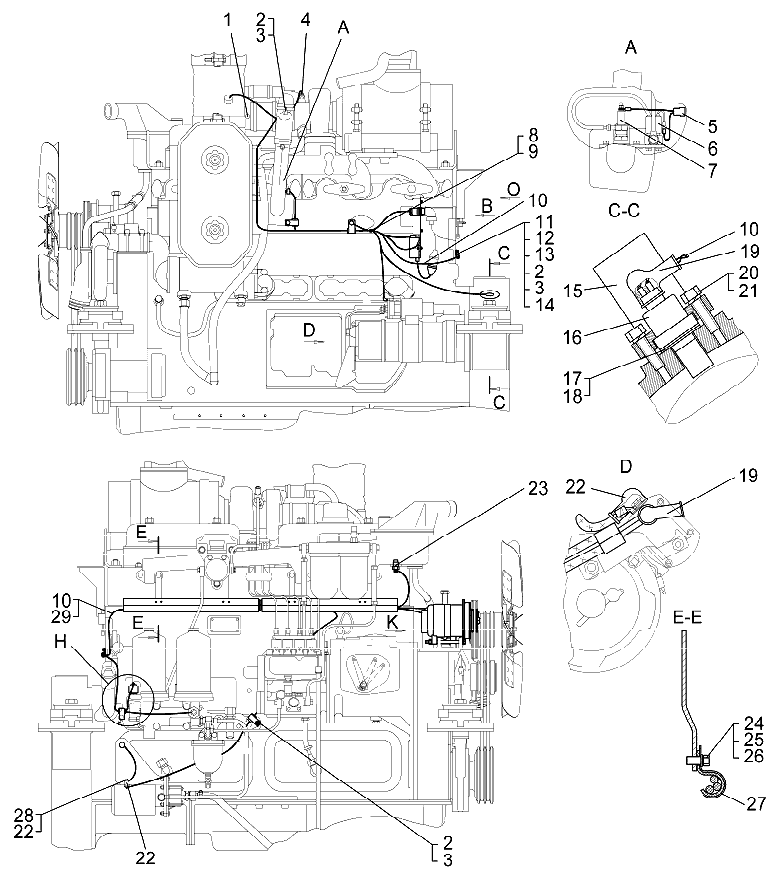

Электрооборудование дизеля с электростартерной системой пуска на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-10-613СП ² 64-10-614СП ²	Электрооборудование дизеля(с электростартерной системой пуска)	1
1	-	Датчик сигнализатора засоренности воздушного фильтра 132.3839.600	1
2	41627	Хомутик	6 ¹, 4 ²
3	700-40-2654	Прокладка	7 ¹, 4 ²
4	-	Датчик аварийного давления масла ММ111-В ММ111-В-Э ³ ММ111-В-Т ⁴	1
5	64-10-305CП	Жгут 9	1
6	-	Клапан топливный электромагнитный 1102.3741	1
7	-	Свеча факельная штифтовая 1102.3740	1
8	-	Стяжка кабельная АВВ LUSA SYSTEM 120/2	15 ¹, 13 ²
9	-	Лента ПВХ 20×0,3 черная, первого сорта	0,05 kg
10	64-10-616CП ²	Жгут 2	1
11	-	Болт М10-6g×20.58.019	3 ¹, 1 ²
12	-	Шайба 10 ОТ 65Г 09 ²	1 ²
13	31308-1	Шайба	1 ¹, 4 ²
14	700-41-2943 ¹	Хомутик	1
15	-	Стакан РИВП.715 142.005 ⁵	1
16	-	Датчик скорости 11.3843А РИВП 45 3843.004ТУ ⁵	1
17	-	Комплект регулировочных шайб ⁵	1
18	31-88-74 ⁵	Прокладка	4
19	700-40-6286	Резиновый наконечник	2
20	-	Болт М8-6g×30.88.35.019	2
21	-	Шайба 8Т 65Г 09	4 ¹, 2 ²
22	700-40-6285	Резиновый наконечник	3
23	-	Датчик указателя температуры ТМ100-В ТМ100-ВТ ⁴	1
24	-	Болт М6-6g×12.88.35. 019	8 ¹, 12 ²
25	-	Шайба 6Т 65Г 09	11 ¹, 12 ²
26	31358-1	Шайба	9 ¹, 10 ²
27	64-10-277СП	Желоб	2
28	50-10-283СП	Провод 99	1
29	64-10-595-02CП ²	Жгут 22	1
² Для трактора с механической трансмиссией. ² Для трактора с гидромеханической трансмиссией ³ Для экспорта. ⁴ Для тропиков. ⁵ Входит в комплект тахометра ТХА3.1-09.

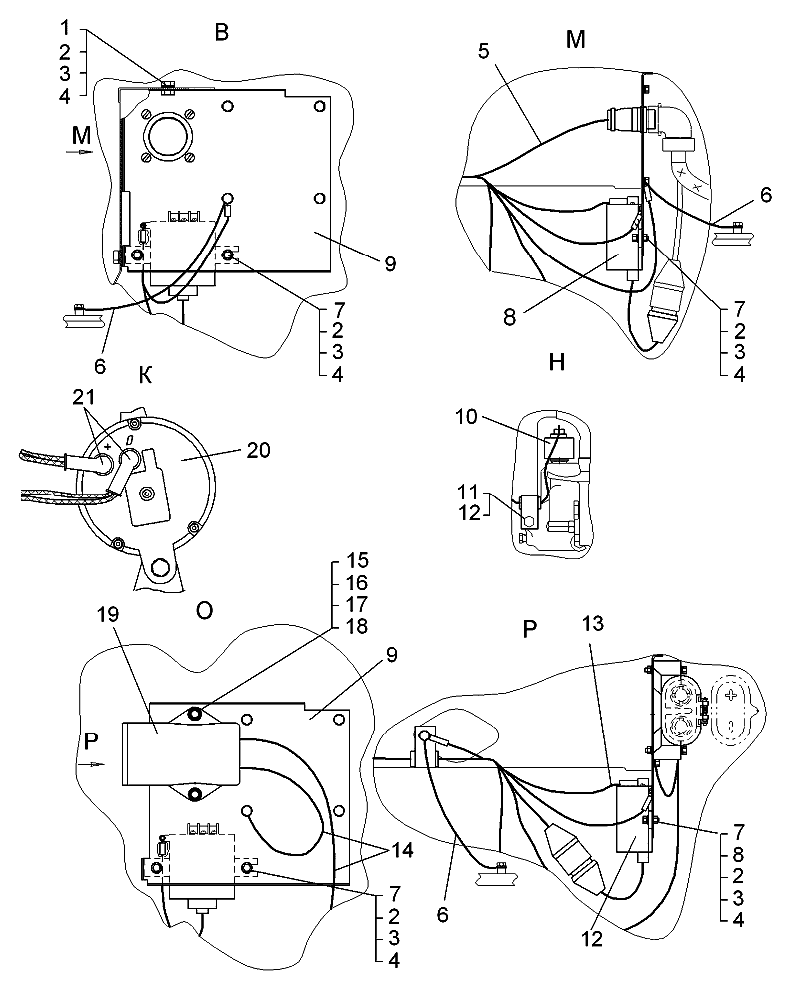

Электрооборудование дизеля с электростартерной Т10М

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	-	Болт М6-6g×12.88.35. 019	9 ¹, 13 ²
2	-	Гайка М6-7Н.6.019	7 ¹, 6 ²
3	-	Шайба 6Т 65Г 09	13 ¹, 15 ²
4	31358-1	Шайба	11 ¹, 13 ²
5	64-10-616CП ²	Жгут 2	1
6	48-10-144СП	Провод 51	1
7	-	Болт М6-6g×16.88.35. 019	2
8	-	Блок запуска стартера Б3С2 РИВП. 45 3747.008ТУ	1
9	64-10-268	Кронштейн	1
10	-	Датчик указателя давления 3902.3829	1
11	41627	Хомутик	5 ¹, 7 ²
12	700-40-2654	Прокладка	5
13	64-10-595-02CП ¹	Жгут 22	1
14	50-10-282СП ²	Провод 92	2
15	-	Болт М8-6g×50.58. 019 ²	2
16	-	Гайка М8.6.019 ²	2
17	-	Шайба 8Т 65Г 09	2
18	31386 ¹	Шайба	2
19	-	Розетка ПС315-100 ² Розетка ПС315-100-Т ^{1, 3}	1
20	50-10-374СП	Установка генератора	1
21	700-40-6285	Резиновый наконечник	5
Виды «О» и «Р» – для трактора с механической трансмиссией.
² Для трактора с механической трансмиссией. ² Для трактора с гидромеханической трансмиссией. ³ Для тропиков.
