Установка аккумуляторных батарей трактора с гидромеханической трансмиссией с электростартерной системой пуска ЧТЗ

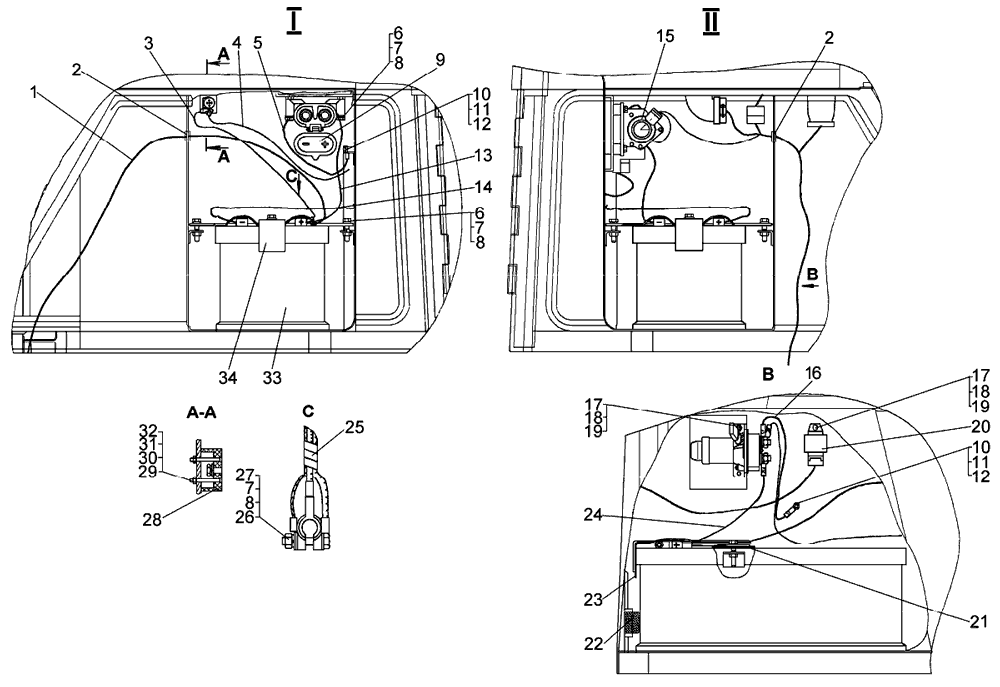

Установка аккумуляторных батарей для трактора Т10М с гидромеханической трансмиссией с электростартерной системой пуска
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-10-491СП	Установка аккумуляторных батарей (для трактора с гидромеханической трансмиссией и пусковым двигателем)	1
1	64-10-184СП	Провод 22	1
2	700-40-7419	Втулка резиновая	2
3	50-10-421СП	Провод 77	1
4	64-10-152-01СП	Провод 78А	1
5	64-10-403СП	Провод 92Б	1
6	-	Болт M8-6g×50.58.019 M8-6g×70.58.019 ³ M8-6g×35.88.35.019 ²	6 ¹, 2 ³ 4 4
7	-	Шайба 8Т 65Г 09	10
8	31386	Шайба	10
9	-	Розетка ПС 315-100 ПС 315-100-Т ³	1
10	-	Болт М10-6g×18.58.019	2
11	-	Шайба 10 ОТ 65Г 09	2
12	31308-1	Шайба	2
13	64-10-402СП	Провод 92А	1
14	64-10-278СП	Провод 19	1
15	-	Выключатель 1402.3737.0	1
16	50-10-280СП	Провод 51	1
17	-	Болт М6-6g×16.88.35.019	3
18	-	Шайба 6Т 65Г 09	3
19	31358-1	Шайба	3
20	-	Реле прерывистой сигнализации РПС 24.2	1
21	64-10-194	Прокладка	2
22	700-40-3727	Амортизатор	4
23	64-10-195	Прокладка	2 ^{1, 2}
24	64-10-186СП	Провод 153	1
25	-	Лента ПВХ 20x0,30	0,02 кг
26	2848	Болт	4
27	-	Гайка М8-7Н.6.019	4
28	-	Розетка штепсельная 47К 47К-Э ⁴ 47К-Т ³	1
29	-	Винт В.2МЗ-6g×25.58.019	2
30	-	Гайка МЗ-6Н.6.016	2
31	-	Шайба 3Т 65Г 06	2
32	31311-1	Шайба	2
33	-	Батарея 6СТ-190А «Амур» ¹ 6СТ-190А Востоксибаккумулятор ² 6СТ-132ЭМ ³	2
34	64-10-486СП	Прижим	2
I - Левый отсек. II - Правый отсек.
¹ При установке батареи 6СТ-190А «Амур» применяется болт M8-6g×50.58.019, 4 шт. ² При установке батареи 6CT-190A «Востоксибаккумулятор» применяется Болт M8-6g×35.88.35.019, 4 шт. ³ Для тропиков при установке батареи 6СТ-132ЭМ применяется Болт М8-6g×70.58.019, 4 шт. ⁴ Для экспорта.
