Тормоза коробки передач ЧТЗ

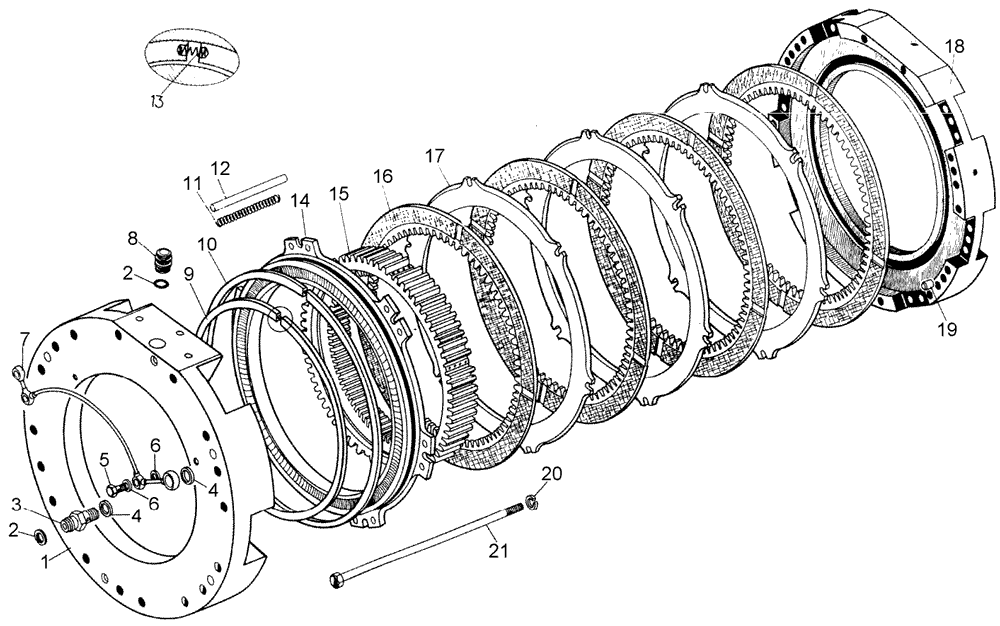

Тормоза коробки передач на Т10М
#	Обозначение	Наименование	Применяется в тормозе (передачи):					Кол-во в сборке
#	Обозначение	Наименование	Вперёд	Назад	1-я	2-я	3-я	Кол-во в сборке
1	64-12-99 ¹ 64-12-99-01 ²	Корпус тормоза	+					1
	64-12-101 ³ 64-12-101-01 ⁴	Корпус тормоза		+				1
	64-12-6 ⁵ 64-12-6-01 ⁶	Корпус тормоза						1
	64-12-7 ⁷ 64-12-7-01 ⁸	Корпус тормоза					+	1
	64-12-8 ⁹ 54-12-8-01 ¹⁰	Корпус тормоза			+			1
2	-	Кольцо 020-025-30-2-5						11
3	64-12-38	Втулка	+					1
4	-	Кольцо 18x24	+					2
5	67143	Штуцер						5
6	-	Кольцо 10x16						10
7	64-12-113СП	Труба	+					1
8	62-12-555	Втулка	+	+	+	+	+	5
9	64-12-54 700-42-3084 ²	Кольцо	+	+	+	+	+	5
10	64-12-53 700-42-3084-01	Кольцо	+	+	+	+	+	5
11	700-38-2685	Пружина	+	+				12
11	700-38-2684	Пружина			+	+	+	36
12	62-12-61	Направляющая дисков	+	+				6
	62-12-59	Направляющая дисков				+	+	12
	62-12-60	Направляющая дисков			+			6
13	700-38-2789 ¹¹	Пружина	+	+	+	+	+	10
14	64-12-22 64-12-22-01 ²	Поршень	+		+	+	+	5
15	64-12-109СП	Колесо зубчатое						1
	64-12-25	Колесо зубчатое		+				1
	64-12-26	Колесо зубчатое				+		1
	64-12-27	Колесо зубчатое					+	1
	64-12-28	Колесо зубчатое			+			1
16	64-12-115СП	Диск	+	+	+	+	+	16
17	62-12-58	Диск	+	+	+	+	+	11
18	64-12-123СП	Корпус	+					1
19	700-32-2202	Штифт	+	+	+	+	+	12
20	-	Шайба 12 ОТ 65Г 09	+	+	+	+	+	56
21	64-12-121СП 62-12-38	Стяжка	+					14
¹ Заказывать комплект 64-12-134СП.Корпус тормоза переднего хода. ² Заказывать комплект 64-12-137СП. Корпус тормоза переднего хода. ³ Заказывать комплект 64-12-144СП. Корпус тормоза заднего хода. ⁴ Заказывать комплект 64-12-145СП. Корпус тормоза заднего хода. ⁵ Заказывать комплект 64-12-140СП. Корпус тормоза II передачи. ⁶ Заказывать комплект 64-12-141СП. Корпус тормоза II передачи. ⁷ Заказывать комплект 64-12-142СП. Корпус тормоза III передачи. ⁸ Заказывать комплект 64-12-143СП. Корпус тормоза III передачи. ⁹ Заказывать комплект 64-12-138СП.Корпус тормоза I передачи. ¹⁰ Заказывать комплект 64-12-139СП. Корпус тормоза I передачи. ¹¹ Применять при использовании колец 64-12-53 и 64-12-54.
