Корпус коробки передач с крышками и механизмами переключения ЧТЗ

Описание

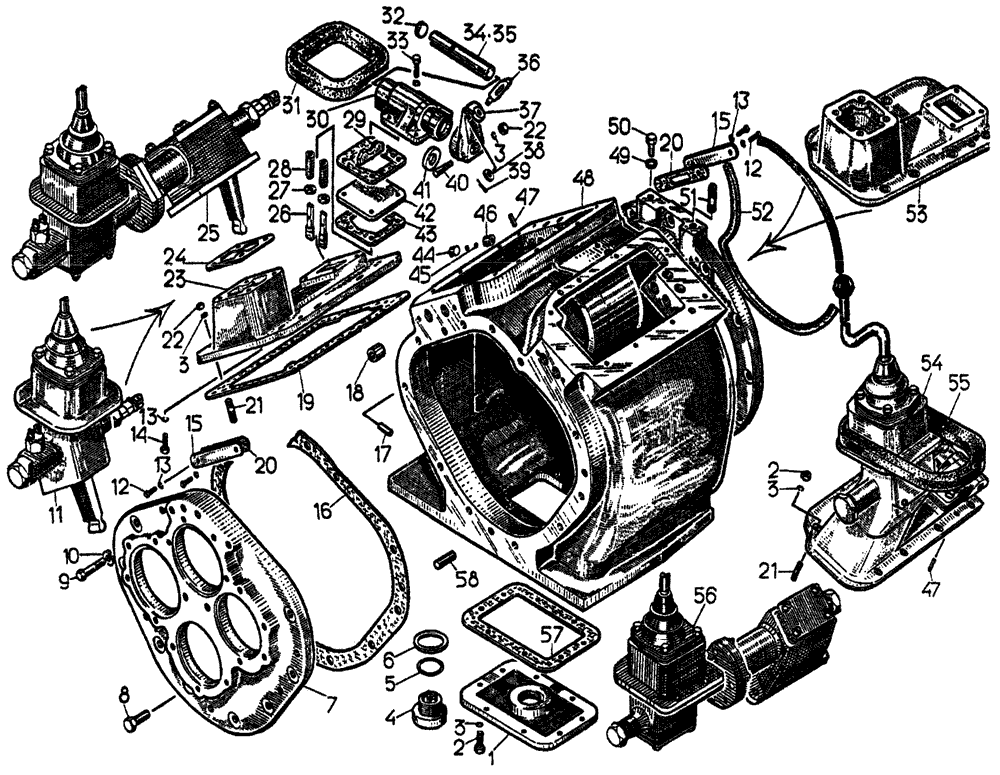

Корпус коробки передач Т10М с крышками и механизмами переключения
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	24-12-8	Крышка	1
2	-	Болт M10-6gx25.58.019	8
3	-	Шайба 10 ОТ 65Г 09	34
4	01483СП	Пробка	1
5	46588	Кольцо	1
6	40927СП	Кольцо	1
7	18-12-182	Крышка	1
8	700-28-2623	Болт	8
9	-	Болт М16х75.58.019	1; 5 ¹
10	-	Шайба 16 ОТ 65Г 09	9
11	18-12-178СП	Механизм переключения (диапазонов и направления движения)	1
12	-	Болт M12-6gx30.58.019	8
13	-	Шайба 12 ОТ 65Г 09	31
14	28558	Болт	8
15	18-12-325	Крышка	4
16	700-40-2227 700-40-2227-1	Прокладка	1
17	700-32-2197	Штифт	2
18	20-12-87 ¹	Втулка	1
19	700-40-7392 700-40-7392-1	Прокладка	2
20	700-40-5089-1	Прокладка	18
21	700-29-2146	Шпилька	16
22	700-30-2099	Гайка
23	18-12-329	Крышка	1
24	700-40-5091 700-40-5091-1	Прокладка	2
25	20-12-132СП	Механизм переключения (диапазонов и направления движения болотоходных тракторов)	1
26	50-12-781	Фиксатор	4
27	13339	Кольцо	4
28	38327	Пружина	4
29	50-12-780 50-12-780-01	Планка	2
30	15-12-157-01 50-12-316СП ²	Корпус	1
31	700-40-7221	Уплотнение	1
32	13358-01	Заглушка	2
33	-	Болт M10-6gx30.58.019	8
34	50-12-778 50-12-778-01	Валик	1
35	50-12-779 50-12-779-01	Валик	1
36	13356	Наконечник	2
37	50-12-777-01	Рычаг (левый)	1
37	50-12-777	Рычаг (правый)	1
38	31308-1	Шайба	2
39	-	Шплинт 2x25.019	2
40	50-12-523	Стопор	2
41	-	Манжета 2.2-22x40-1	1
42	15-12-164	Плита	2
43	700-40-2173 700-40-2173-1	Прокладка	10
44	0280-1	Заглушка	2
45	-	Шарик Б 9,5-200	2
46	18-12-121 50-12-240СП ³	Втулка	2
47	700-32-2201	Штифт	10
48	24-12-7 18-12-156СП ⁴	Корпус	1
49	40911 ¹	Кольцо	2
50	-	Болт М16х30.58.019 ¹	2
51	700-29-2296	Шпилька	2
52	700-40-4786	Кольцо	1
53	18-12-328	Крышка	1
54	18-12-177СП	Механизм переключения (передач)	1
55	700-40-7226	Уплотнение	1
56	20-12-131СП	Механизм переключения (передач болотоходных тракторов)	1
57	700-40-3780-1	Прокладка	1
58	700-32-2012	Штифт	3
¹ Для коробки передач болотоходных тракторов. ² Заказывать в сборе с поз.41. ³ Заказывать в сборе с поз.45. ⁴ Заказывать в сборе с поз. 7, 16, 58.
